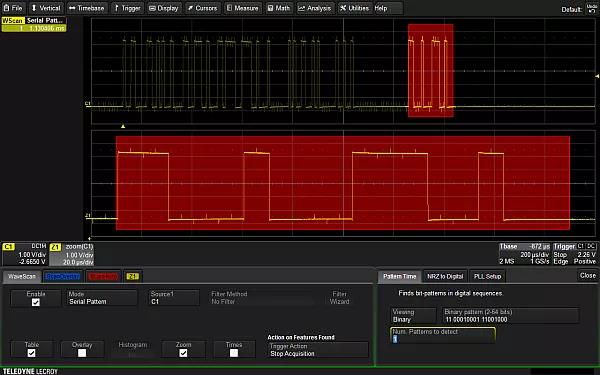

示波器一般都提供多種工具捕獲串行數據碼型，可選的串行觸發和解碼功能可以對特定標準的串行數據進行操作。力科示波器提供另一種串行碼型捕獲技術是WaveScan搜索功能。這種數據搜索引擎是力科示波器的標配功能，下圖顯示了使用WaveScan捕捉串行碼型的實例。

串行碼型搜索模式將搜索以二進制或16進制輸入的2位至64位長度的碼型，除了串行碼型外，用戶還必須輸入串行數據的速率，這些參數包含在“NRZ-to-Digital”標簽內，用于串行碼型識別的物理參數設置中，除了數據速率，還有斜率和數據的邏輯閾值。

當檢測到所選的碼型時，WaveScan的7個動作中任何一個都可以被觸發。上面實例所選的動作是：停止采集。

發現信號異常

全部實例測量是力科示波器對采集波形的每個周期進行時序測量的能力。如果你測量每個周期，你可以顯示追蹤圖，顯示被測參數隨時間的變化，而該變化與采集信號是完全同步的。

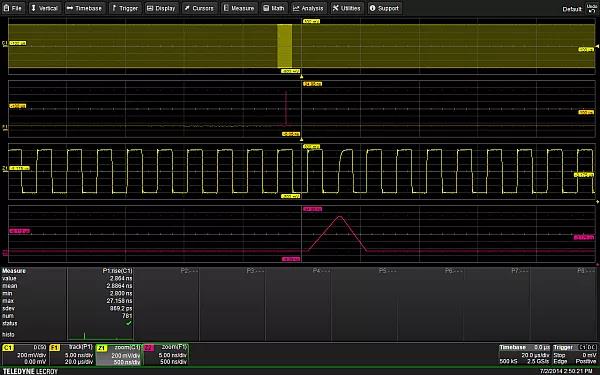

采集信號是一個具有781個周期的4MHz正弦波。從上升時間參數(P1)統計數據看，我們可以發現每個周期都做了一次測量，因此共有781個值。上升時間的平均值是2.88ns。最小值是接近平均值的2.8ns，但最大值是27ns。打開上升時間追蹤圖F1，我們可以在波形中間附近看到一個峰值。追蹤圖顯示了每個周期的測量值隨時間變化。它在時間上與C1中所采集的波形是同步的。

將縮放軌跡Z1和Z2分別用作C1和F1的縮放圖，同時應用多次縮放功能進行水平跟蹤，我們可以擴展它們尋找到對應于最大上升時間值的特定周期。

這是全部實例測量的優勢。你可以見到以單個周期為基礎的波形時序變化。這種技術可以代替WaveScan搜索功能尋找具有緩慢上升時間的這種脈沖。
