本文開啟網絡分析儀使用的“傻瓜模式”，目標是讓沒有網絡分析儀基礎和經驗的人，也能得到準確的測試數據。

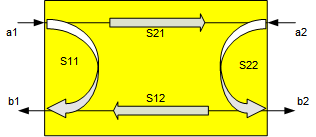

矢量網絡分析儀的基礎功能是S參數測試。所謂S參數，就是散射參數，是描述電磁波在被測設備的入射波量、反射波量以及波量傳輸特性的參數。簡單理解：S11代表端口1的反射，S22代表端口2的反射，S21是端口1至端口2的傳輸，S12是端口2至端口1的傳輸。

測試前的設置：

網絡分析儀端口連接專用測試電纜；

頻率范圍按照被測件DUT的頻率范圍設置；

當測量增益最大值Gain的放大器等DUT時，設置輸出功率PWR>>Power: -Gain，另需注意DUT輸出功率不可超出量程（如0dBm）;

中頻帶寬設置依據測試標準或BW>>Bandwidth: 1kHz；

測量點數依據標準或Sweep>>number of points: 401；

連接自動校準件執行校準CAL>>Start Autocal；

如果只有手動校準件，矢網必須加載校準件匹配的數據文件，不可用ideal數據，執行UOSM或TOSM校準；

注意專用測試電纜測試端口的類型與校準件必須一致，不可轉接。

經過上述設置和校準后，選定所需測試項進行測試。

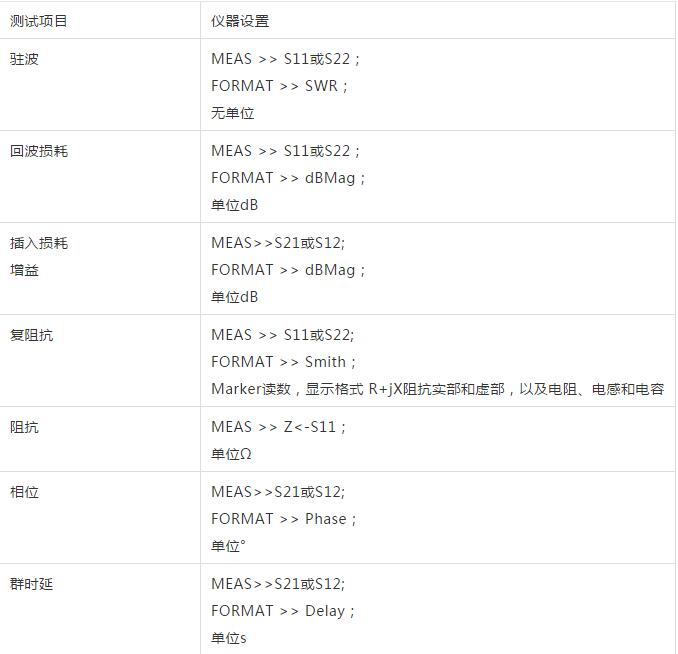

下表左欄列舉常用基本測試項，右欄內容是該測試項對應的儀器設置：

獲取測試數據：

-光標Marker在曲線上選點讀數，是分析數據的基本功能;

-支持打開多個Marker;

-Marker>>Search能對曲線數據進行最大值以及最小值等條件搜索;

-Marker還有濾波器測量功能;

-曲線數據可以導出為*.snp文件或matlab以及ASCII文本格式文件，Trace>>Trace data;

-屏幕圖像可保存為圖形文件，Print>>to File.

（作者：陳峰）
