故障現象

一輛2012款大眾途觀車，搭載CAWA發 動機，累計行駛里程約為14萬km。該車因怠速抖動、行駛 中加速無力及發動機故障燈異常點亮的故障現象在其他 修理廠進行維修，維修人員用故障檢測儀檢測，讀得的 故障信息為氣缸4失火，由此判斷該車故障為單缸失火故 障，為此調換過點火線圈，并更換了氣缸4的火花塞和噴 油器，但故障依舊；維修人員用氣缸壓力表測量氣缸4的 氣缸壓力，約為9 bar（1 bar=100 kPa），比其他氣缸的氣 缸壓力低約1 bar，但仍在正常范圍。診斷至此，維修人員 沒有了診斷思路，于是向筆者請求技術支援。

故障診斷

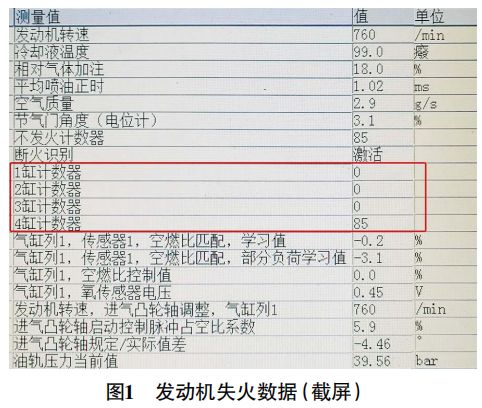

筆者趕到現場后試車，發動機處于怠速工況時，坐在車內能感覺到車輛輕微振動，將手放在發動機 上，感覺有點抖動，但不像某個氣缸完全失火引起的抖動那 樣明顯。用故障檢測儀讀取發動機數據流中的發動機失火 數據（圖1），發現氣缸4的失火次數（記錄每1 000轉內的失 火次數）有時為0次，有時連續上漲。將手放在排氣管尾喉 處，感覺排氣不是均勻連續的，而是隨著發動機抖動一股一 股地涌出來。綜合分析以上現象，初步判斷氣缸4的做功功 率下降。

發動機正常工作的4大要素為良好的氣缸壓縮、充 足的點火能量、合適的空燃比及正確的點火正時和噴 油正時。由于該車是單缸失火故障，“正確的點火正時和噴油正時”存在問題的可能性不大，且已更換過噴油 器，“合適的空燃比”存在問題的可能性也不大，于是 決定先重點檢查“充足的點火能量”和“良好的氣缸壓 縮”這兩個要素。

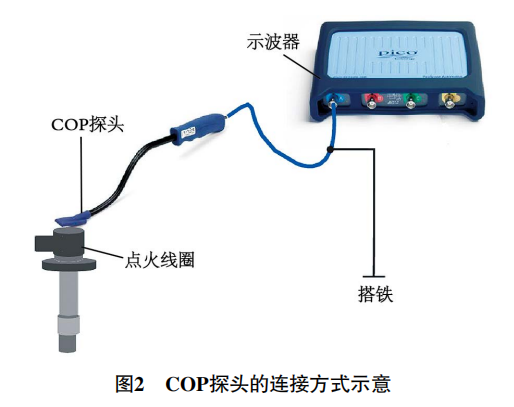

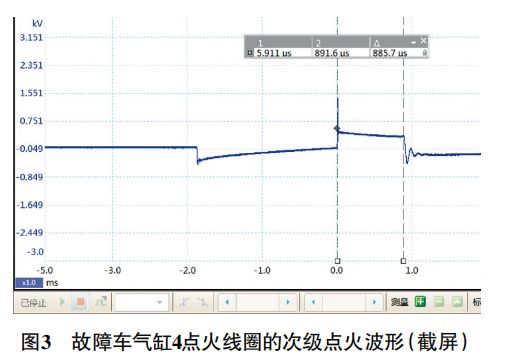

此車采用獨立點火線圈，最簡便的測量方式是使用 COP（Coil on plug，點火線圈頂置在火花塞上）探頭，它通過電磁感應的原理，可以免拆測量點火線圈的次級點火波形。連接COP探頭（圖2），測得氣缸4點火線圈的次級點火波形如圖3所示，圖3中2條標尺之間的范圍代表燃燒 時間，僅為885.7 us，還不到1 ms，對比其他氣缸的燃燒時 間，接近2 ms，懷疑氣缸4點火線圈的絕緣性能下降，高壓 電泄漏后導致點火能量不足，使燃燒時間縮短。

對調安裝氣缸1和氣缸4的點火線圈后試車，異常的 點火波形隨之轉移到氣缸1上，這說明氣缸4的點火線圈 確實存在故障。更換點火線圈后試車，點火波形恢復正常，但氣缸4仍然存在失火現象，故障并未排除，需要繼續檢查。

考慮到氣缸壓力表的連接管路中內置了單向閥，所測數值為累計氣缸壓力，不能精確反映氣缸的機械狀態，于 是筆者決定使用pico示波器的壓力傳感器（WPS500）重新測量各氣缸的壓力。

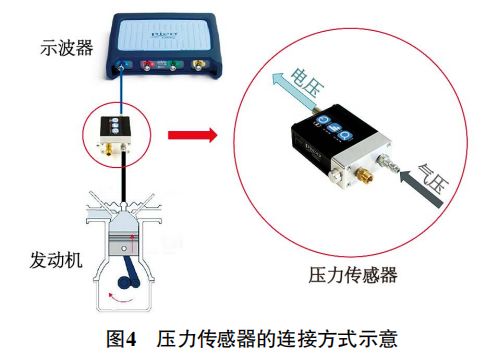

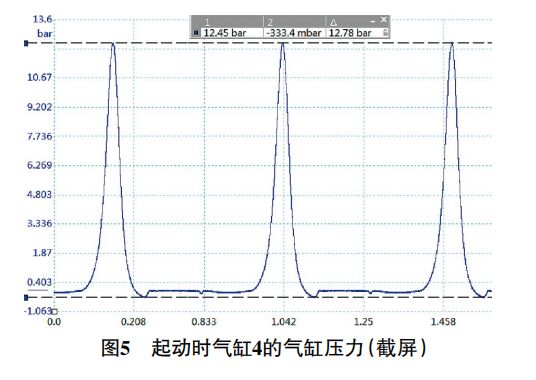

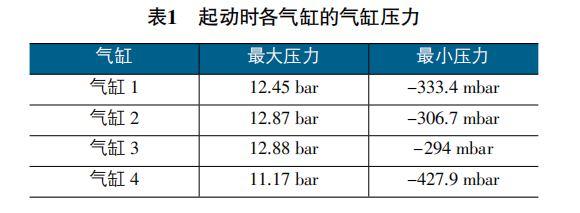

首先測量起動時的氣缸壓力（即起 動機帶動發動機運轉時的氣缸壓力），脫開進氣歧管下方 的噴油器導線連接器，拆下4個缸的火花塞，連接壓力傳 感器（圖4），依次測量氣缸1~氣缸4的氣缸壓力（圖5），具 體測量結果見表1所列。由表1可知，氣缸4壓縮行程的壓力比其他氣缸低約1.5 bar，做功行程末端的真空度比其他氣 缸高約100 mbar（1 mbar=100 Pa）。

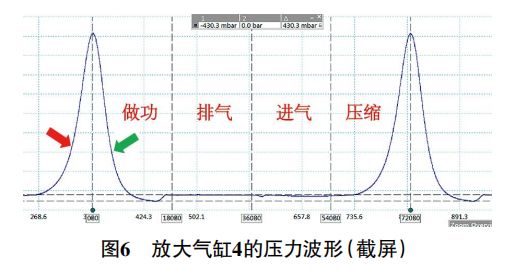

放大氣缸4的壓力波形 （圖6），圖6中波峰對應的是壓縮上止點，2個壓縮上止點 之間的曲軸轉角為720°，用角度尺將其等分為4份，分別 對應發動機的4個行程。

做功行程末段對應最低壓力，約為-430 mbar，并且 紅色箭頭所指的上升斜坡和綠色箭頭所指下降斜坡不對 稱（下降斜坡更陡），可能是氣缸密封不嚴，導致壓縮行 程時漏氣，做功行程時氣壓加速下降。
