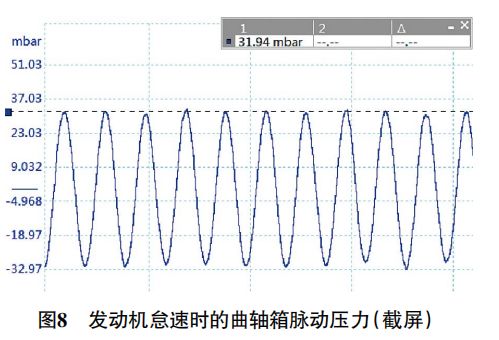

為進一步分析故障，筆者又測量了發動機怠速時氣 缸4的氣缸壓力（圖7），這樣可以看到氣門打開和關閉的 角度。由圖7可知，排氣門打開時刻（紅色箭頭所指位置） 的曲軸轉角約為做功行程下止點前33°，進氣門關閉時刻 （綠色箭頭所指位置）的曲軸轉角約為進氣行程下止點 后60°。測量氣缸1的氣缸壓力，對比發現，氣缸1的排氣 門打開時刻和進氣門關閉時刻與氣缸4的一致，由于氣缸 1工作正常，說明氣缸4的凸輪、液壓挺柱及搖臂等氣門 傳動組部件工作正常。將壓力傳感器連接至機油尺導管 處，測量發動機怠速時的曲軸箱脈動壓力（圖8），發現曲 軸箱脈動壓力均勻一致，說明各氣缸的活塞與氣缸壁之 間沒有明顯磨損。
綜合分析以上測量結果，可以得出以下結論。
（1）氣缸4的氣缸壓力偏低，且做功行程末端真空度 偏大，推測氣缸4密封不良。
（2）氣門打開和關閉的角度正常，說明氣門傳動組工作 正常。
（3）曲軸箱脈動壓力正常，說明各氣缸的活塞與氣 缸壁之間的密封良好。

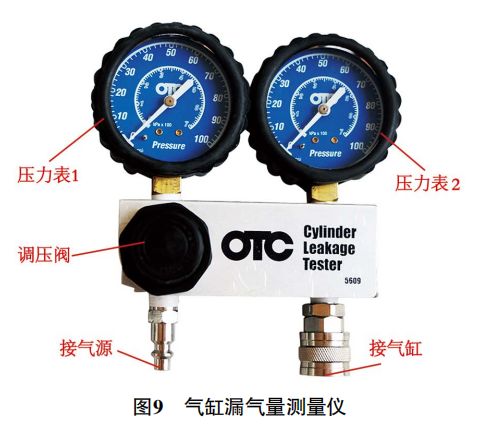

至此，懷疑氣缸4的進氣門或排氣門關閉不嚴，存在 輕微漏氣。這就要用到氣缸漏氣量測量儀（圖9）了，它 通過火花塞孔向氣缸內充氣，根據壓力表1和壓力表2的 差值可判斷漏氣量，再根據漏氣聲音的位置可判斷泄漏點，例如進氣門漏氣，可在節氣門處聽到進氣歧管內的漏 氣聲。
氣缸漏氣量測量儀的具體使用方法如下。
（1）將所要測量的氣缸活塞轉至壓縮上止點。
（2）將適配軟管的一端擰入火花塞安裝孔，軟管另 一端連接至氣缸漏氣量測量儀。
（3）接入氣源，旋轉調壓閥，直至壓力表1顯示合適 的輸入壓力（最大為7 bar）。
（4）觀察壓力表1和壓力表2的差值，計算漏氣量，例 如壓力表1讀數為100 psi（1 pis=6.895 kPa），壓力表2讀 數為90 psi，則漏氣量為10%，一般10%以內的漏氣量視 為正常。
（5）用漏斗（起放大作用，聽得更清楚）分別在不同 位置聽漏氣聲，分析漏氣點。

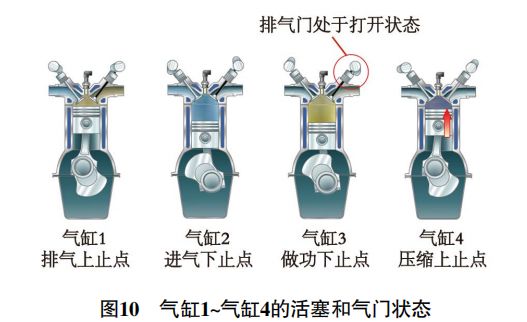

經反復多次測量，發現向氣缸4內充氣時，從氣缸3 火花塞孔向外漏氣，也就是說此時氣缸4和氣缸3竄氣 了。這是為什么呢？當氣缸4的活塞位于壓縮上止點時，氣 缸1~氣缸4的活塞和氣門狀態如圖10所示，此時氣缸3的 活塞位于做功下止點，排氣門處于打開狀態（排氣門提前 打開）。假設氣缸4排氣門關閉不嚴，氣體就能通過打開的 氣缸3排氣門進入氣缸內。裝復氣缸3的火花塞，不讓氣體 從氣缸3泄漏，然后拆下前氧傳感器，在前氧傳感器安裝 孔處能清晰地聽到漏氣聲，這說明氣缸4的排氣門確實關 閉不嚴。

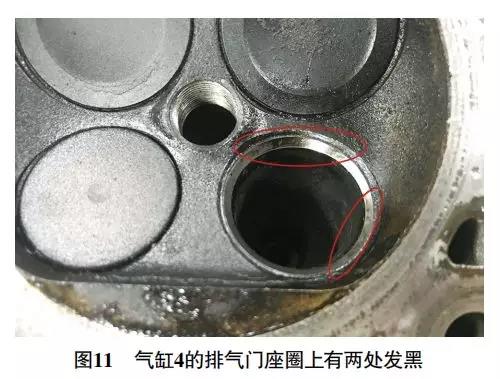

拆檢發動機，發現氣缸4的排氣門座圈上有兩處 發黑（圖11），推斷排氣門在關閉后與發黑的位置接觸 不實。將氣缸4的排氣門裝在其他氣缸上，發現可以關 嚴；將正常的排氣門裝在氣缸4上，依然關閉不嚴，說明故 障點是氣缸4的排氣門座圈。為何氣缸4的排氣門座圈會磨損不均勻呢？進一步檢查發現，對應的氣門導管的間隙過大。
故障排除
更換氣缸蓋總成和氣缸4的點火線圈后 試車，發動機運行恢復正常，故障排除。
故障總結
（1）當氣缸4活塞位于壓縮上止點時，氣 缸1的活塞位于排氣上止點，此時氣缸1的排氣門也是打 開的，那為何在氣缸1內聽不到漏氣聲呢？筆者認為這和 排氣支管的結構布局有關，假如裝上氣缸3的火花塞，并 從三元催化轉化器處完全堵住排氣管，應該就能在氣缸1 內聽到漏氣聲了。

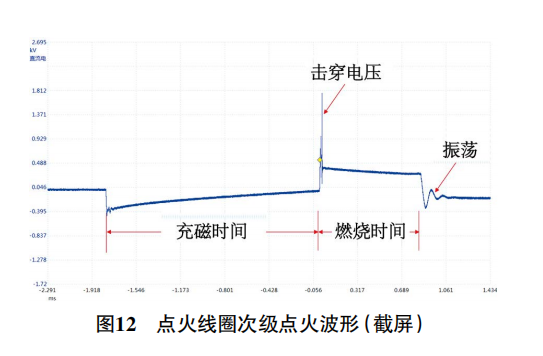

（2）點火線圈次級點火波形的含義如圖12所示。
（3）造成氣缸壓力低的原因有很多種，例如正時偏 差；配氣機構的氣門傳動組故障，如凸輪桃尖磨損、搖臂 滾子軸承松曠等，造成進氣量不足、氣缸密封不良、連桿 彎曲等。用氣缸壓力表測量的累計氣缸壓力偏低，只能 說明發動機機械部分可能有故障，并不能說明氣缸密封不良。
