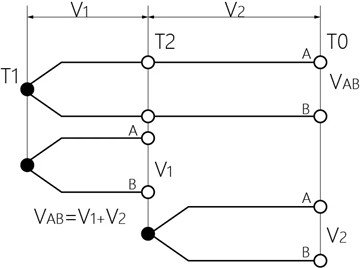

其中V1為中間溫度的熱電勢。如圖2所示。

圖2 中間溫度法則

（3）中間金屬法則

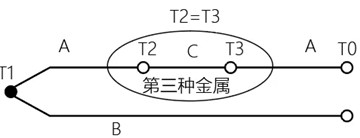

如果熱電偶回路的A、B材質均勻，即使將第三種金屬C插入回路中，只要T2和T3溫度相等，也不會對測溫的結果產生影響，因?yàn)樗蝗Q于兩端接點的溫度T1和T0。如圖3所示。

圖3 中間金屬法則

2.冷端補償方式

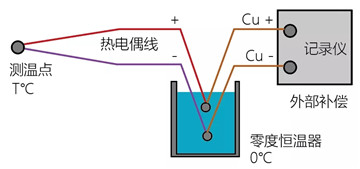

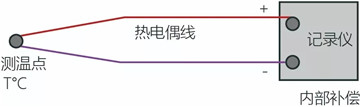

一般用熱電偶測溫，可直接連接記錄儀，并將記錄儀補償方式設置為內部補償。如圖4。但對于一些測溫精度要求很高的客戶，記錄儀內置的冷端補償傳感器精度仍無法滿足要求時，就需要使用外部冷端補償?shù)姆椒?。具體方法是熱電偶測溫點一端接在被測物上，另一端連接零度恒溫器，而零度恒溫器和記錄儀之間是普通導線連接。注意此時應將記錄儀補償方式設置為外部補償。原理圖如圖5所示。

圖4 內部補償

圖5 外部補償

3.補償導線的選取

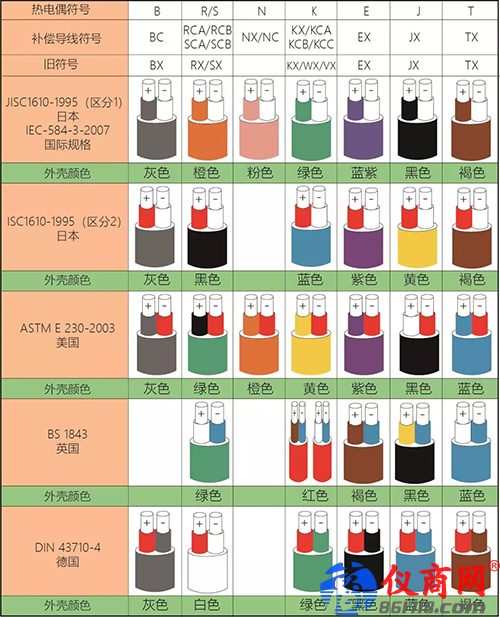

當被測物體遠離記錄儀時，從成本角度出發，一般可以考慮使用補償導線連接熱電偶和記錄儀。補償導線的選取必須和熱電偶種類及其熱電特性相吻合。例如K型熱電偶就應該選擇K型偶的補償導線。各國的標準不同，補償導線絕緣套的顏色也不盡相同。圖6是各國補償導線外層顏色的示意圖。

圖6 補償導線外層顏色

值得注意的是，補償導線通常工作溫度為-20℃~100℃，寬范圍量程最高不超過200℃，因此使用時需注意工作環境溫度不要超量程。

二、熱電阻

1.熱電阻的接線方式

測量熱電阻的阻值變化，可以利用電橋阻抗測量法或用恒流源電位差法通過測量電壓變化間接測量阻值變化。橫河記錄儀測量熱電阻阻值變化的方式為恒流源電位差法。測量電阻時，有三種接線方式，如下圖7、8、9所示。
