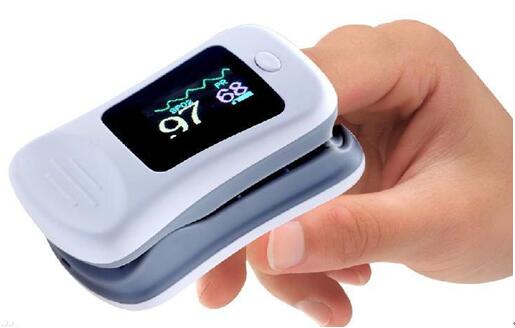

摘要：2020年新冠病毒的到來，讓醫護人員忙碌起來。電視上經?？吹讲∪耸种复鱾€夾子，那是便攜式血氧儀在監控病人的血氧情況。本文為大家介紹便攜式血氧儀的監測應用方案。
血氧儀主要測量指標分別為脈率、血氧飽和度、灌注指數（PI）。血氧飽和度（oxygen saturation簡寫為SpO2）是臨床醫療上重要的基礎數據之一。血氧飽和度是指在全部血容量中被結合O2容量占全部可結合的O2容量的百分比。
主控采用華大半導體的HC32L系列，芯片采用Cortex M0+內核，主頻范圍32~256K Flash，4~32K RAM，供電范圍1.8~5.5V，深度休眠情況下電流僅僅只有0.5uA，更加可以延長電池使用壽命，因此非常適合便攜式產品應用。
藍牙模塊作為MCU與手機之間通訊的橋梁，把MCU采集的數據傳送給手機等醫療設備，從而記錄和分析數據。藍牙模塊采用低功耗、低成本和小尺寸的新一代BLE5.0透傳模塊。
l 凈荷數據傳輸速率最高可達94KB/s；
l 支持兩種低功耗模式，在低功耗2模式下，平均電流僅為250nA；
l 支持BLE4.2的LE Secure Connections，防止未經授權的第三方設備竊聽；
l 通過串口與MCU之間進行雙向通信；
l 內部預設豐富AT指令集，操作簡單，縮短用戶開發周期，加快產品上市。
l 適用于智能家具、儀器儀表、健康醫療、運動計量、汽車電子和休閑玩具等領域。
點陣LCD主要用于實時顯示采集的數據。

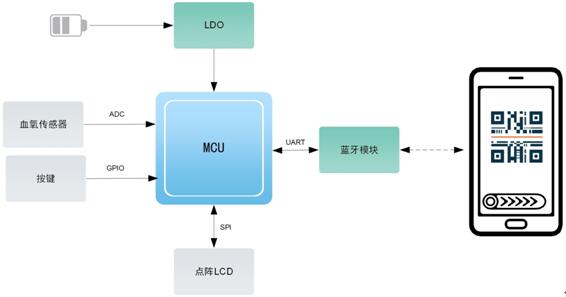

框圖：
