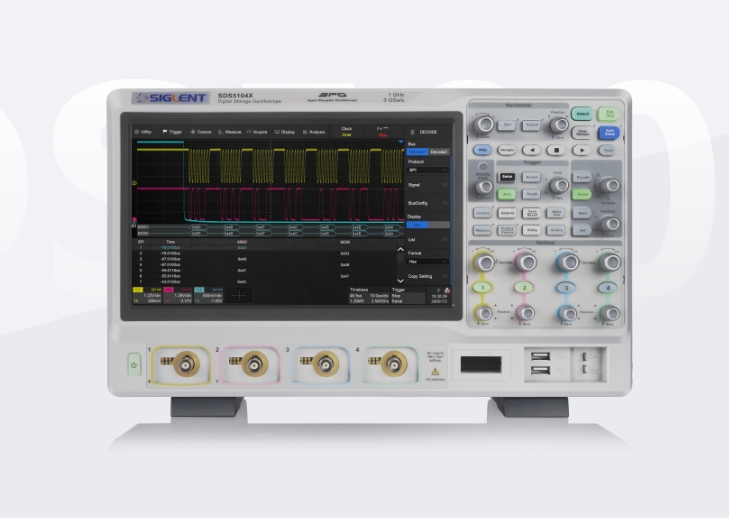

在電子測試測量領域，示波器作為核心設備，其性能直接影響工程師和科研人員對信號的分析與判斷。鼎陽科技推出的 SDS5000X 系列數字示波器，憑借卓越的技術參數、豐富的功能配置和高效的操作體驗，成為應對復雜信號測試的理想解決方案，在電子研發、通信測試、電源分析等領域展現出強大的應用潛力。
一、精準捕捉信號細節的硬核性能
二、智能化功能提升測試效率
1. 直觀交互與遠程控制
10.1 英寸電容式觸摸顯示屏支持多點觸控操作，用戶可通過拖拽、縮放等手勢快速調整波形位置、設定觸發區域，較傳統旋鈕操作節省 50% 以上的參數設置時間。同時，示波器支持外接鼠標鍵盤，并內置 Webserver 功能，無需安裝驅動即可通過瀏覽器遠程控制，方便在實驗室環境中進行多人協作或自動化測試部署。搭配免費上位機軟件及 SCPI 編程命令，輕松實現與測試系統的集成。
2. 多樣化觸發與協議解碼
支持 11 種智能觸發類型，包括欠幅觸發、區域觸發、碼型觸發等，其中區域觸發功能可通過手繪觸發區域框?qū)崿F(xiàn) “一步觸發”，大幅簡化復雜信號的觸發設置流程。在串行協議測試方面，標配 I2C、SPI、UART、CAN、LIN 等協議觸發及解碼功能，選配支持 CAN FD、FlexRay、MIL-STD-1553B 等專業協議，覆蓋嵌入式、汽車電子、航空航天等領域的通信測試需求。例如，在汽車總線調試中，可實時解碼 CAN 信號并顯示錯誤幀統計，快速定位通信故障。
3. 全面測量與分析工具
內置超過 55 種參數測量功能，支持同時顯示 12 種參數趨勢圖，并通過直方圖直觀呈現數據分布，便于進行信號穩定性分析。波特圖功能可配合 25MHz 隔離信號源模塊（選配），快速完成電源環路響應測試，是電源工程師優化電路設計的關鍵工具。此外，模板測試、FFT 頻譜分析、數字萬用表集成等功能，實現 “多合一” 測試能力，減少設備堆疊，節省工作臺空間。
三、行業領先的性價比與可靠性
對比同類產品，SDS5000X 系列在存儲深度和波形捕獲率上優勢顯著。例如，與 Tektronix 3 系列 MDO 和 Keysight 3000T X 系列相比，其 250Mpts 存儲深度是競品的 25 倍以上，為長時間信號監測提供保障；256 級輝度及色溫顯示，清晰區分信號出現概率，輔助識別低概率異常事件。標配 SP3050A 無源探頭（500MHz 帶寬），支持自動識別，避免手動配置誤差。同時，通過嚴苛的工業級可靠性測試，確保在 - 10℃~50℃溫度范圍內穩定工作，適應復雜的實驗室和工業環境。
四、適配多元場景的靈活配置
無論是 2 通道 + EXT 還是 4 通道 + EXT 配置，均支持 16 路數字通道（標配），滿足混合信號測試需求?？蛇x配高壓差分探頭、電流探頭等附件，擴展應用于功率電子、電機驅動等高壓大電流場景。在科研教育領域，豐富的教學資源和編程接口，助力學生掌握前沿測試技術；在工業生產中，通過遠程控制和自動化測試功能，提升產線檢測效率。
五、持續升級的生態支持
鼎陽提供完善的固件升級服務，不斷擴展新功能并優化性能。例如，通過更新支持低阻無源探頭 SP6150A，提升高頻信號測量精度；修正探頭帶寬顯示錯誤、滾動模式卡頓等細節問題，確保儀器始終處于最佳工作狀態。用戶可通過官網下載數據手冊、編程手冊及操作視頻，快速掌握儀器使用技巧，降低學習成本。
鼎陽 SDS5000X 系列數字示波器以 “高精度采集、智能化分析、模塊化擴展” 為核心，精準滿足工程師在信號測試、協議解碼、電源分析等場景的需求。其強大的性能配置與靈活的功能設計，使其成為電子測試測量領域兼具專業性與易用性的優選設備，為科研創新和工業生產提供可靠的技術支撐。
一、精準捕捉信號細節的硬核性能
SDS5000X 系列提供 350MHz、500MHz、1GHz 三檔模擬帶寬選擇，搭配高達 5GSa/s 的實時采樣率，能夠精準捕獲高頻信號的細微變化。其 250Mpts/ch 的超大存儲深度，支持長時間波形采集，即使是復雜的脈沖序列或偶發異常信號，也能完整記錄。在 Sequence 模式下，波形刷新率可達 500,000wfm/s，確保快速定位信號中的瞬態異常，顯著提升調試效率。例如，在高速數字電路測試中，該系列示波器能清晰呈現邊沿抖動、過沖等細節，為信號完整性分析提供可靠依據。
二、智能化功能提升測試效率
1. 直觀交互與遠程控制
10.1 英寸電容式觸摸顯示屏支持多點觸控操作，用戶可通過拖拽、縮放等手勢快速調整波形位置、設定觸發區域，較傳統旋鈕操作節省 50% 以上的參數設置時間。同時，示波器支持外接鼠標鍵盤，并內置 Webserver 功能，無需安裝驅動即可通過瀏覽器遠程控制，方便在實驗室環境中進行多人協作或自動化測試部署。搭配免費上位機軟件及 SCPI 編程命令，輕松實現與測試系統的集成。
2. 多樣化觸發與協議解碼
支持 11 種智能觸發類型，包括欠幅觸發、區域觸發、碼型觸發等，其中區域觸發功能可通過手繪觸發區域框?qū)崿F(xiàn) “一步觸發”，大幅簡化復雜信號的觸發設置流程。在串行協議測試方面，標配 I2C、SPI、UART、CAN、LIN 等協議觸發及解碼功能，選配支持 CAN FD、FlexRay、MIL-STD-1553B 等專業協議，覆蓋嵌入式、汽車電子、航空航天等領域的通信測試需求。例如，在汽車總線調試中，可實時解碼 CAN 信號并顯示錯誤幀統計，快速定位通信故障。
3. 全面測量與分析工具
內置超過 55 種參數測量功能，支持同時顯示 12 種參數趨勢圖，并通過直方圖直觀呈現數據分布，便于進行信號穩定性分析。波特圖功能可配合 25MHz 隔離信號源模塊（選配），快速完成電源環路響應測試，是電源工程師優化電路設計的關鍵工具。此外，模板測試、FFT 頻譜分析、數字萬用表集成等功能，實現 “多合一” 測試能力，減少設備堆疊，節省工作臺空間。
三、行業領先的性價比與可靠性
對比同類產品，SDS5000X 系列在存儲深度和波形捕獲率上優勢顯著。例如，與 Tektronix 3 系列 MDO 和 Keysight 3000T X 系列相比，其 250Mpts 存儲深度是競品的 25 倍以上，為長時間信號監測提供保障；256 級輝度及色溫顯示，清晰區分信號出現概率，輔助識別低概率異常事件。標配 SP3050A 無源探頭（500MHz 帶寬），支持自動識別，避免手動配置誤差。同時，通過嚴苛的工業級可靠性測試，確保在 - 10℃~50℃溫度范圍內穩定工作，適應復雜的實驗室和工業環境。
四、適配多元場景的靈活配置
無論是 2 通道 + EXT 還是 4 通道 + EXT 配置，均支持 16 路數字通道（標配），滿足混合信號測試需求?？蛇x配高壓差分探頭、電流探頭等附件，擴展應用于功率電子、電機驅動等高壓大電流場景。在科研教育領域，豐富的教學資源和編程接口，助力學生掌握前沿測試技術；在工業生產中，通過遠程控制和自動化測試功能，提升產線檢測效率。
五、持續升級的生態支持
鼎陽提供完善的固件升級服務，不斷擴展新功能并優化性能。例如，通過更新支持低阻無源探頭 SP6150A，提升高頻信號測量精度；修正探頭帶寬顯示錯誤、滾動模式卡頓等細節問題，確保儀器始終處于最佳工作狀態。用戶可通過官網下載數據手冊、編程手冊及操作視頻，快速掌握儀器使用技巧，降低學習成本。
鼎陽 SDS5000X 系列數字示波器以 “高精度采集、智能化分析、模塊化擴展” 為核心，精準滿足工程師在信號測試、協議解碼、電源分析等場景的需求。其強大的性能配置與靈活的功能設計，使其成為電子測試測量領域兼具專業性與易用性的優選設備，為科研創新和工業生產提供可靠的技術支撐。
