2021年12月23日，鼎陽科技發布SHS1000X系列高性能手持隔離示波表，各端口間均實現了隔離，可滿足CAT III 600Vrms、CAT II 1000Vrms的測量需求，標配解碼、記錄儀和萬用表功能，具備IP51級防塵防水，可廣泛應用于室內配電,電源開發,車載電子系統等復雜的測試環境。

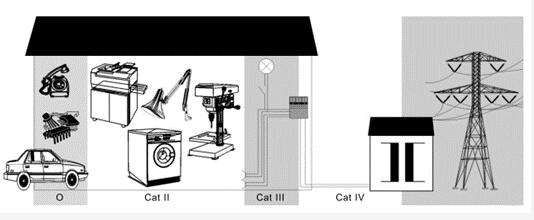

什么是CAT測量類別？

IEC61010-2-030定義了測量類別，對測量儀器在工作電壓之外承受短時的瞬態過壓能力進行評級。

0- 無額定測量類別的儀器用于測量未直接連接到市電的電路，例如由電池供電或有特殊保護的二次電路供電的電路板，這種測量類別也叫做CAT I。

CAT II：

用于測量通過標準插座直接連接到低壓裝置的電路，例如家用電器或者便攜使用工具。

CAT III:

用于安裝在建筑物內的測量，例如接線盒、斷路器、配電板和與固定安裝在有永久連接的設備。

CAT IV:

用于在低壓裝置的源頭進行測量，如電表和一次過流保護裝置。

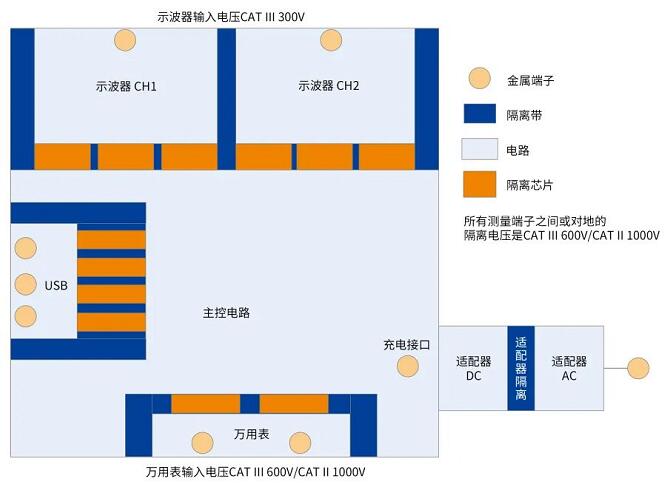

SHS1000X系列示波器的兩個通道間,示波器通道, 萬用表通道, USB接口間均隔離，標配了PB925高壓探頭，配合全隔離設計，即可以保護被測試設備安全，也能保護人員安全，數據安全。而傳統的示波器由于示波器與被測設備共地，所以在沒有差分探頭或者隔離變壓器時，進行高壓測量非常危險。

SHS1000X不僅可以進行高壓場景下測試，還可搭配PP510，PP215等探頭，在1X衰減下，進行電源紋波測試。

標配多種解碼功能，包括汽車CAN,LIN協議

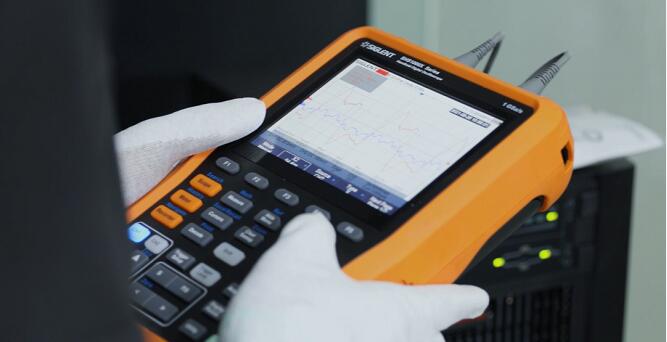

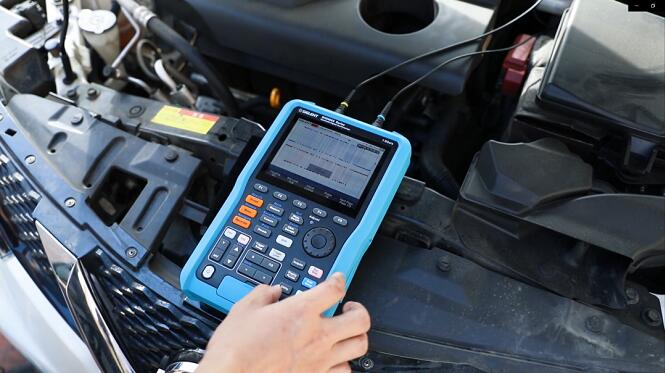

在汽車以及嵌入式行業中，串行協議總線是常常需要觀測的內容。SHS1000X標配了IIC,SPI,UART,CAN,LIN五種串行協議觸發及解碼。由于其采用了獨特的便攜式設計，并搭配電池供電，使得其更能滿足汽車、嵌入式行業要求在現場解碼的測試需求。

IP51級防塵防水

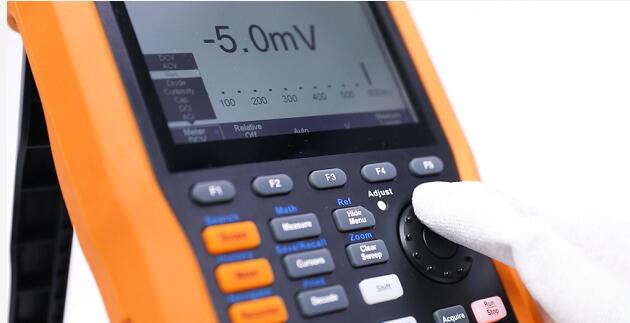

全新升級的堅固外殼，搭配良好的密封設計，使SHS1000X具備在多塵，潮濕等惡劣環境下正常工作的能力。手感清晰的實體按鍵以及大撥盤即使帶著手套，也能體會到滿滿的操作感。

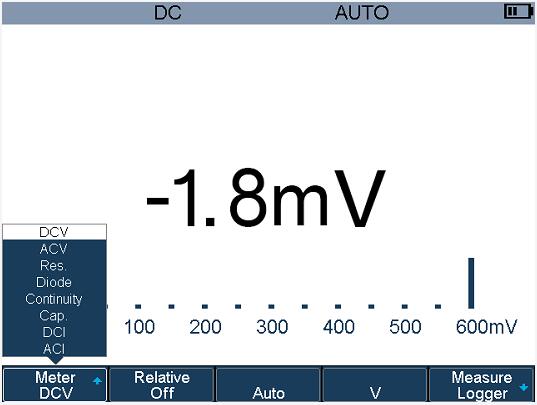

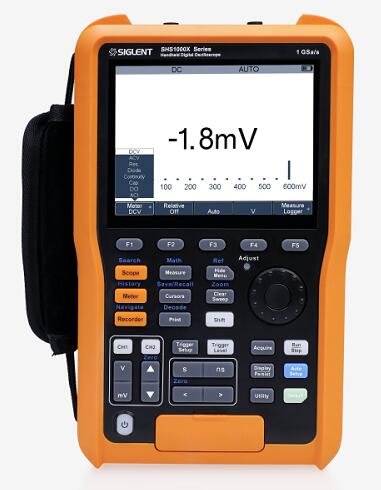

基于硬件實現的真有效值萬用表

萬用表是現場測試中常用的儀表，SHS1000X系列集成了一個6000計數的萬用表，支持直流電壓電流、交流電壓電流、電阻、電容，二極管、通斷功能測量，并且能實現真有效值測量。大大提升了現場測試的效率。

快速觸發，迅速保存

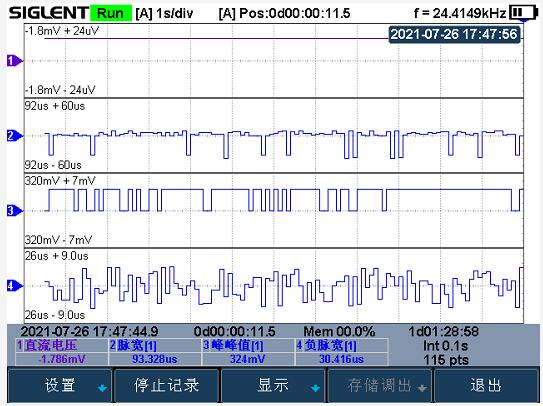

一鍵AutoSetup可實現快速觸發多種信號，按下Print按鍵，即可快速存儲圖片或波形數據到U盤中。另外也可開啟波形記錄儀功能，將長時間的波形數據保存到機器內部或者外部存儲設備中。
