Ceyear 4024CA頻譜分析儀是中電科思儀科技股份有限公司推出的一款專為外場測試設計的手持式寬帶實時頻譜分析儀，具有高性能、多功能、便于攜帶、易于操控的優點，最大實時分析帶寬達到120MHz，具有實時頻譜分析、5G NR解調分析、LTE FDD/TDD解調分析、GSM/EDGE解調分析、定向分析等多種測量功能模式以及場強測量、通道功率、占用帶寬、鄰道功率、音頻解調、諧波失真、頻譜發射模板/雜散發射模板、室內/室外地圖測量等多種智能測量功能，采用8.4寸大屏幕液晶及電容觸摸屏一體化設計方便用戶操作，結構形式采用手持式機箱，體積小、重量輕、供電靈活、便于機動，極其適合現場使用。

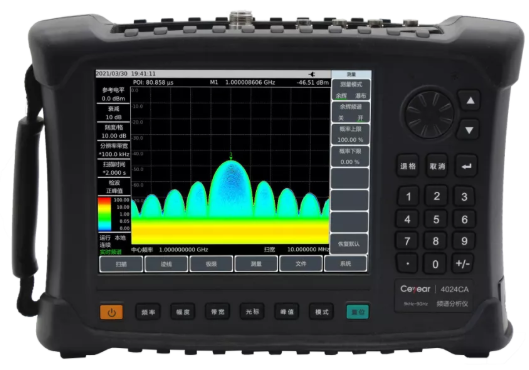

圖1  Ceyear 4024CA頻譜分析儀

（1）優秀的性能指標

Ceyear 4024CA頻譜分析儀具有非常優異的性能指標，例如標配全頻段前置放大器，頻率參考精度、邊帶噪聲、顯示平均噪聲電平等指標在手持式頻譜分析儀同類產品中處于前列。邊帶噪聲實測值達-115dBc/Hz@1GHz載波@100kHz頻偏，顯示平均噪聲電平全頻段實測值達-165dBm/Hz。

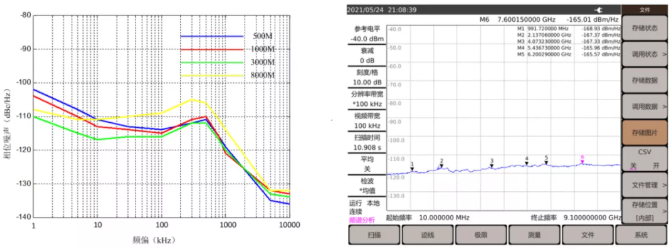

圖2 邊帶噪聲及顯示平均噪聲電平實測圖

（2）寬帶實時頻譜分析

Ceyear 4024CA提供了寬帶實時頻譜分析選件，最大實時頻譜分析帶寬可達120MHz，100%POI時間可達5.8μs，具有實時數字熒光及瀑布圖功能，可助力用戶發現隱藏信號、分辨同頻時分信號、觀察瞬變信號的時間變化等。

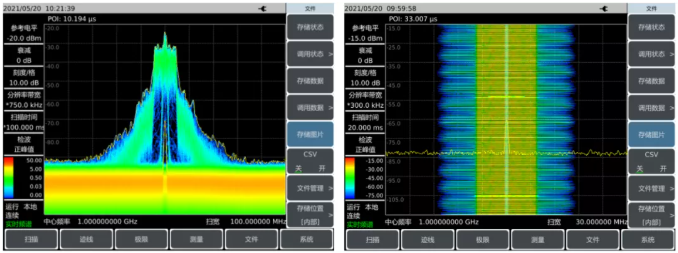

圖3 實時頻譜數字熒光及瀑布圖

（3）5G NR及4G LTE FDD/TDD協議解調分析

Ceyear 4024CA提供了5G NR及4G LTE FDD/TDD解調分析選件，可對無線通信信號進行空口或連接測試、信號解調、信號質量分析、識別參數信息等，可較好的滿足用戶對多種無線通信信號解調分析的外場測試需求。

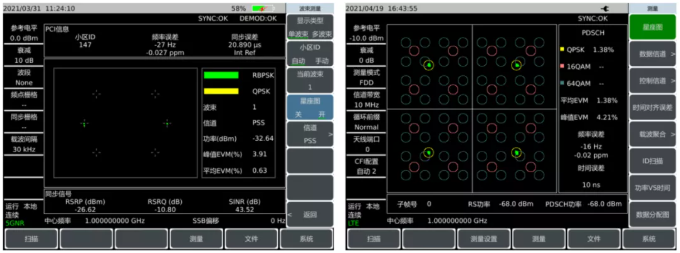

圖4 5G NR及4G LTE模式測試星座圖

4024CA頻譜分析儀可應用于移動通信、無線通信、雷達、衛星通信等設備的現場調試與安裝維護、無線通信信號解調分析、干擾源測向與地圖定位、寬帶調制或瞬變信號的外場測試分析等領域，可為用戶的外場頻譜測試提供比較完善的解決方案。
