圖8. 真有效值萬用表

波形及測量值記錄儀

萬用表和示波器通道的測量值，還可同時記錄在測量值記錄儀中，最大支持4個測量值同時記錄，并且稍后進行回放。另外，SHS800X還支持最高25kSa/s的波形記錄儀功能，外接2GB存儲設備，可實現最高采樣率下，長達22小時的波形記錄。

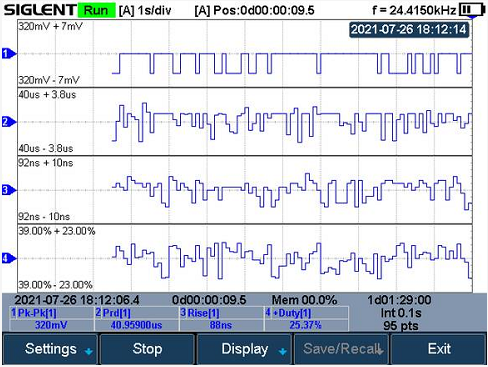

圖9. 支持4個測量值同時記錄

標配串行協議分析

在汽車以及嵌入式行業中，串行協議總線是常常需要觀測的內容。SHS800X標配了IIC,SPI,UART,CAN,LIN五種串行協議觸發及解碼。由于其采用了獨特的便攜式設計，并搭配電池供電，使得其更能滿足汽車、嵌入式行業要求在現場解碼的測試需求。

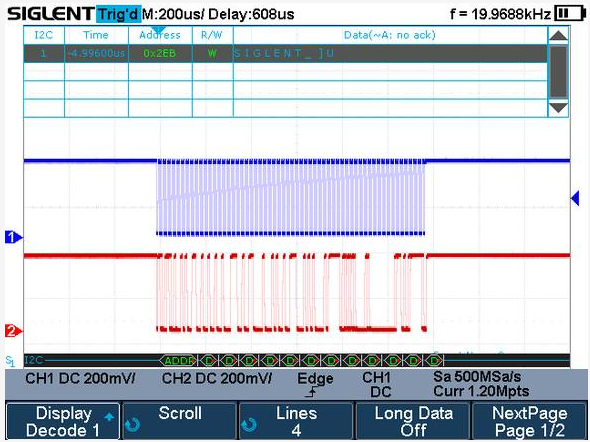

圖10. 標配IIC,SPI,UART,CAN,LIN總線解碼

1M點FFT

在實際測試中，感興趣的除了信號的時域特征外，某些場景還需要了解被測信號的頻域成分。SHS800X通過數學運算協處理器實現的1M點FFT功能不僅大大提高了頻譜分析的精度，還使得運算速度大大提升。峰值和Marker標記，可直接讀出頻率和對應的幅值，配合多種窗口類型，使其能滿足多樣化的頻譜分析需求。

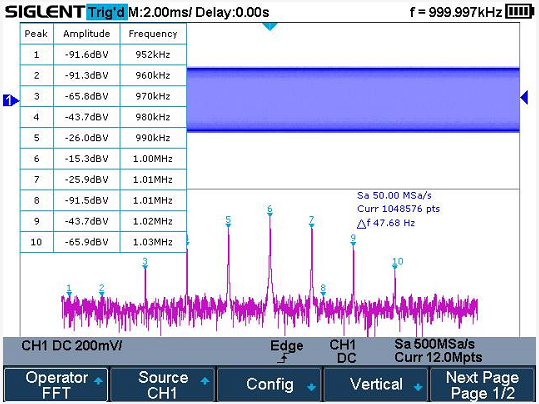

圖11. 1Mpts FFT頻域分析功能

SHS800X手持示波表是一款多功能的便攜式測試設備，輕巧的機身卻帶來了豐富的測量體驗。即日起，可在鼎陽科技天貓或者京東旗艦店進行訂購。
