同惠重磅發布兩款新品：TH2840系列LCR數字電橋、TH2840X系列自動變壓器測試系統，雙CPU架構。

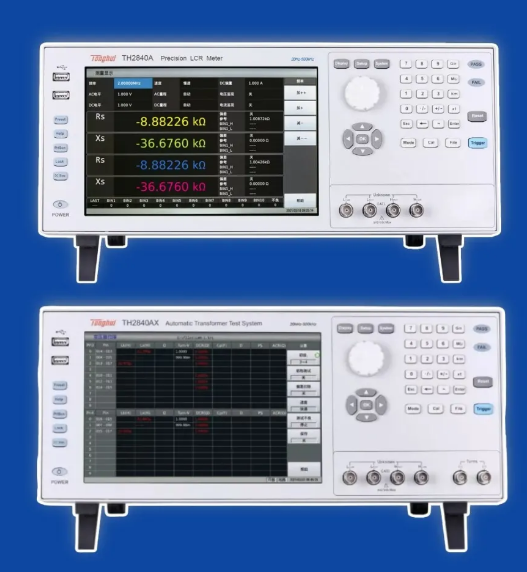

TH2840系列LCR數字電橋

TH2840系列是同惠電子采用全新技術研發成功的新一代LCR數字電橋，創新性地采用了雙CPU架構、Linux底層系統、10.1寸電容式觸摸屏、中英文操作界面、內置使用說明及幫助等新一代技術，解決了以往LCR測試速度慢、顯示單一、操作繁瑣等缺陷。

得益于采用了10.1寸、分辨率達1280*800的電容式觸摸屏，TH2840系列LCR數字電橋采用了四參數顯示，所有設置、監視、分選參數、狀態等可以在同一屏顯示，避免了頻繁切換的繁瑣操作。

產品簡介

﹒高穩定性和一致性：14個量程配置

﹒高功率：信號電平：20Vrms/100mArms

DCR電平：20V/20mA

內置直流偏置：±40V/100mA

內置偏流源：±2A

﹒高速度：雙CPU架構，最快達1ms的測試速度

﹒高分辨：10.1英寸，分辨率1280*800，電容式觸摸屏

﹒點測、列表掃描、圖形掃描三種測試方式

﹒四參數測量

﹒201點多參數列表掃描功能

﹒圖形掃描功能，4軌跡任意選擇，支持1/2/4分屏

﹒強大的分選：LCR模式10檔分選

圖形掃描模式每條曲線單獨分選

﹒高兼容性：支持SCPI指令集，兼容KEYSIGHT E4980A、E4980AL、HP4284A

功能特點

1、10.1寸大屏，四種測量參數，讓細節一覽無余

10.1 寸觸摸屏、1280*800 分辨率，Linux 系統、中英文操作界面，支持鍵盤、鼠標、LAN 接口，帶來的是無以倫比的操作便捷性。

大屏幕帶來更多的好處是，可以把所有測試參數及分選參數、分選結果、功能選擇等參數放置在同一屏幕，而且看起來絕不擁擠和雜亂，同時可以顯示四種測量參數，四種測量參數任意可調。

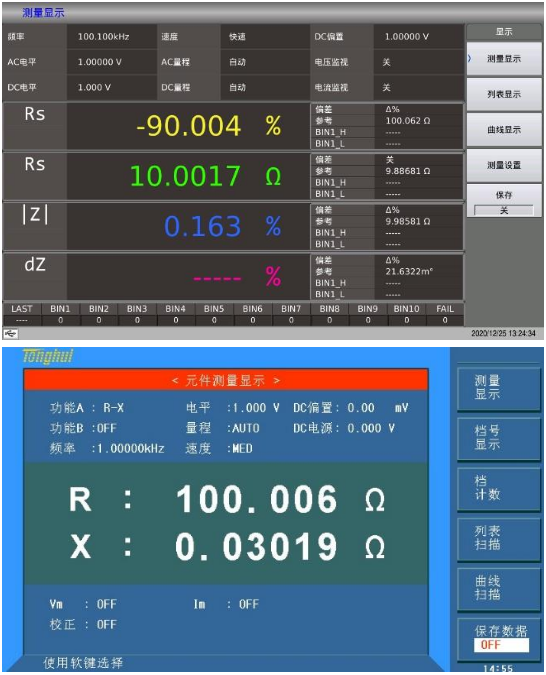

和早期 LCR 對比，操作便捷性、顯示完整性一目了然。

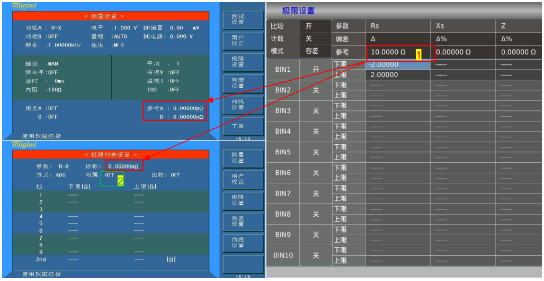

改進的分選設置

針對以往 LCR 分選設置及參考設置來回切換等過于復雜的操作，做出了如下改進以便于客戶使用及設置：

1. 合并標稱值和參考值的設置

2. 由于直接采用了 4 參數測量及分選，因此取消附屬檔、副參數檔

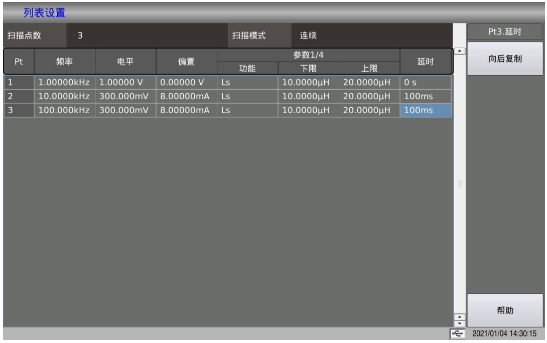

增強的列表掃描功能

列表掃描每個點的頻率,電平,偏置,功能,延時都可以獨立設置,滿足了大多數客戶的需求

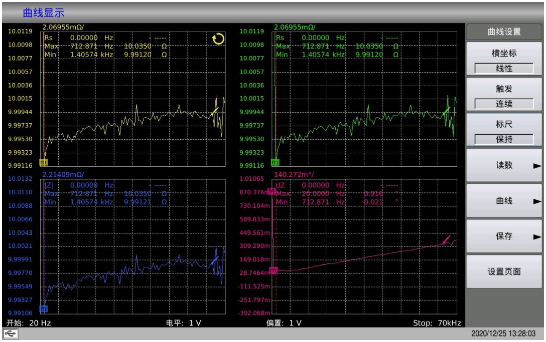

2、強大的分析圖形界面

4 個掃描軌跡，1-4 個測試參數任意選擇，掃描曲線可以一分屏、二分屏、四分屏

3、可編程HANDLER接口

在與自動化設備連接時，怎么配置 HANDLER 接口輸出，一直是自動化客戶的難題，TH2840 系列 LCR 將 HANDLER 接口腳位、輸入輸出方式、對應信號、應答方式等完全可視化，讓自動化連接更簡單。
