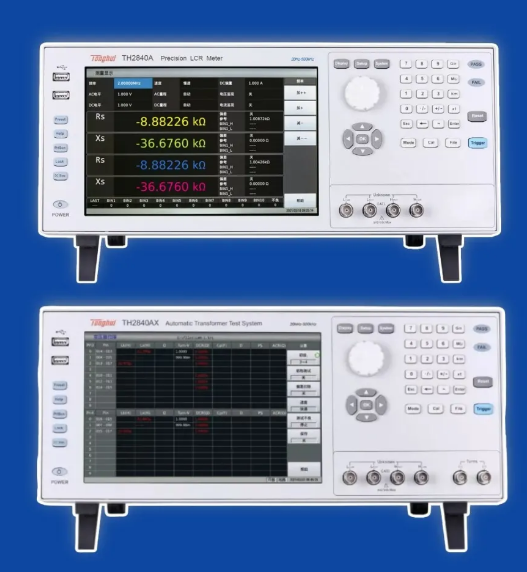

同惠重磅發布兩款新品：TH2840系列LCR數字電橋、TH2840X系列自動變壓器測試系統，雙CPU架構。

TH2840系列LCR數字電橋

TH2840系列是同惠電子采用全新技術研發成功的新一代LCR數字電橋，創新性地采用了雙CPU架構、Linux底層系統、10.1寸電容式觸摸屏、中英文操作界面、內置使用說明及幫助等新一代技術，解決了以往LCR測試速度慢、顯示單一、操作繁瑣等缺陷。

得益于采用了10.1寸、分辨率達1280*800的電容式觸摸屏，TH2840系列LCR數字電橋采用了四參數顯示，所有設置、監視、分選參數、狀態等可以在同一屏顯示，避免了頻繁切換的繁瑣操作。

產品簡介

﹒高穩定性和一致性：14個量程配置

﹒高功率：信號電平：20Vrms/100mArms

DCR電平：20V/20mA

內置直流偏置：±40V/100mA

內置偏流源：±2A

﹒高速度：雙CPU架構，最快達1ms的測試速度

﹒高分辨：10.1英寸，分辨率1280*800，電容式觸摸屏

﹒點測、列表掃描、圖形掃描三種測試方式

﹒四參數測量

﹒201點多參數列表掃描功能

﹒圖形掃描功能，4軌跡任意選擇，支持1/2/4分屏

﹒強大的分選：LCR模式10檔分選

圖形掃描模式每條曲線單獨分選

﹒高兼容性：支持SCPI指令集，兼容KEYSIGHT E4980A、E4980AL、HP4284A

功能特點

1、10.1寸大屏，四種測量參數，讓細節一覽無余

10.1 寸觸摸屏、1280*800 分辨率，Linux 系統、中英文操作界面，支持鍵盤、鼠標、LAN 接口，帶來的是無以倫比的操作便捷性。

大屏幕帶來更多的好處是，可以把所有測試參數及分選參數、分選結果、功能選擇等參數放置在同一屏幕，而且看起來絕不擁擠和雜亂，同時可以顯示四種測量參數，四種測量參數任意可調。

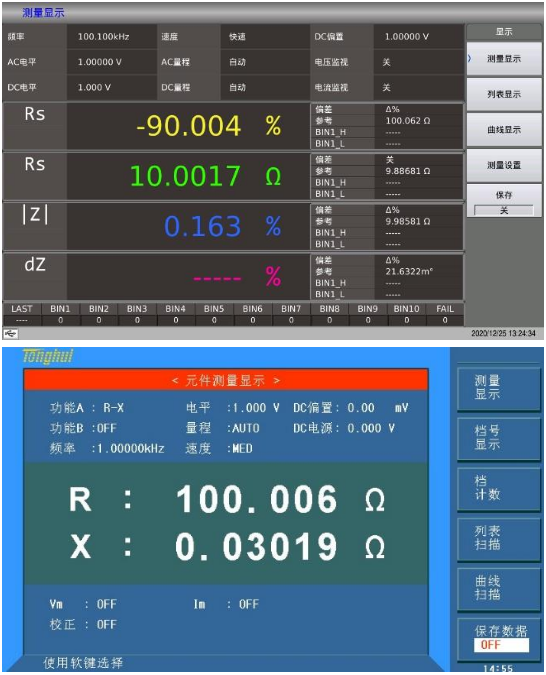

和早期 LCR 對比，操作便捷性、顯示完整性一目了然。

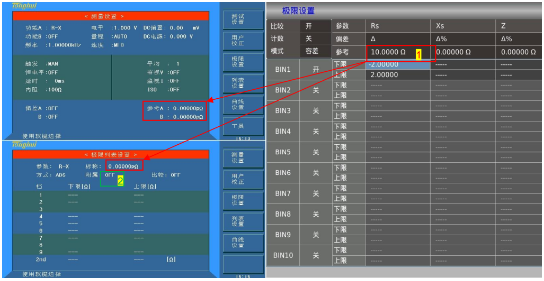

改進的分選設置

針對以往 LCR 分選設置及參考設置來回切換等過于復雜的操作，做出了如下改進以便于客戶使用及設置：

1. 合并標稱值和參考值的設置

2. 由于直接采用了 4 參數測量及分選，因此取消附屬檔、副參數檔

增強的列表掃描功能

列表掃描每個點的頻率,電平,偏置,功能,延時都可以獨立設置,滿足了大多數客戶的需求

2、強大的分析圖形界面

4 個掃描軌跡，1-4 個測試參數任意選擇，掃描曲線可以一分屏、二分屏、四分屏

3、可編程HANDLER接口

在與自動化設備連接時，怎么配置 HANDLER 接口輸出，一直是自動化客戶的難題，TH2840 系列 LCR 將 HANDLER 接口腳位、輸入輸出方式、對應信號、應答方式等完全可視化，讓自動化連接更簡單。

TH2840X系列自動變壓器測試系統

TH2840X系列是同惠電子在多年變壓器測試的經驗上，采用全新技術研發成功的新一代自動變壓器測試系統。該系列創新性地采用了雙CPU架構、Linux底層系統、10.1寸電容式觸摸屏、中英文操作界面、內置使用說明及幫助等新一代技術，解決了以往測試系統設置繁瑣、測試速度慢、顯示不全、PIN腳位不足等缺陷。

TH2840X系列自動變壓器測試系統得益于采用了10.1寸、分辨率達1280*800的電容式觸摸屏，可以將所有腳位設置、測試條件、腳位串并聯、平衡設置等同一屏操作，簡化了設置過程，更降低了儀器操作者設置的難度。

產品簡介

﹒最快測試速度：1ms（1000次每秒），雙CPU架構

﹒最高測試電平：20Vrms

﹒最高偏置電壓：內置±40V/±100mA/2A

﹒多至288Pin測試腳位

﹒友好的用戶體驗：Linux底層系統，內置幫助文件

﹒10.1英寸1280×800電容式觸摸屏

﹒單頁設置所有變壓器測試條件，無需切換多個頁面

﹒單頁設置串、并聯腳位，無需來回切換

﹒變壓器掃描：多腳位利用1~6,代替1,2,3,4,5,6點輸入.簡化了顯示頁面,提高了輸入效率

﹒變壓器掃描:每個參數都有各自獨立的串并聯腳位設置,更加靈活

﹒圖形化腳位關聯設置頁面，讓接線不再是難題

﹒Lk設置無需輸入漏感引腳,更直觀

﹒增強的平衡掃描功能，由5個點提升至10個點

﹒腳位切換采用電子開關,速度快、壽命長、無噪音

﹒可選LCR功能

﹒機內500組設定文件保存，海量U盤設定文件保存能力

﹒提供上位機支持早期型號文件格式轉換，保證兼容性

功能特點

革命性的設計

雙 CPU 架構，Linux 底層系統，支持觸摸屏、鍵盤、鼠標，內置中英文幫助等設計，帶來的是無與倫比的操作體驗，大大降低操作者準入門檻，數倍提升測試效率。

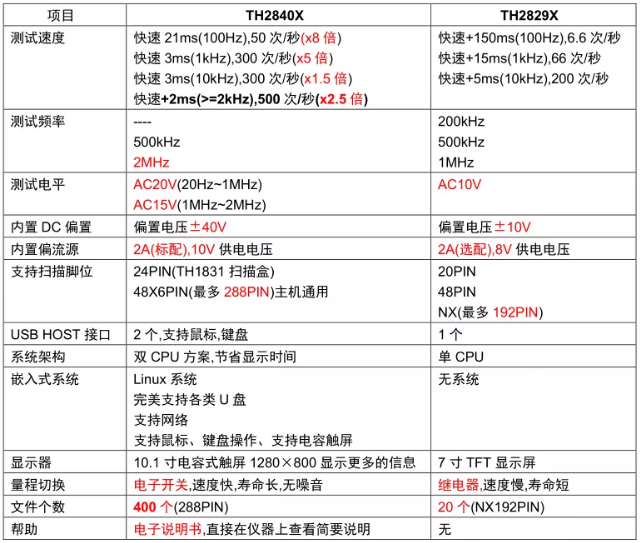

以下是一代經典型號 TH2829X 與最新型號之對比

10.1 寸大屏， 簡化設置效率 ，降低操作難度

10.1 寸觸摸屏、1280*800 分辨率，觸摸式大屏幕帶來更多的好處是，把所有變壓器腳位關聯、測試參數、腳位串并聯、分選參數等參數放置在同一屏幕，直接用手或者鍵盤鼠標操作，不僅操作快速而且看起來絕不擁擠和雜亂。

根據同惠電子在變壓器測試領域十多年的耕耘，針對早期自動變壓器綜合測試系統在試中遇到的問題，一直在持續改進。

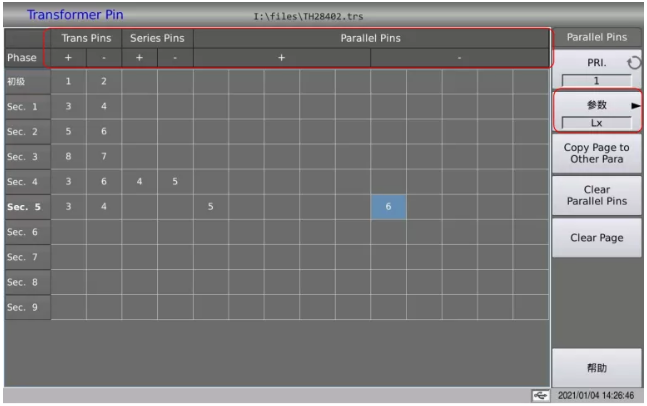

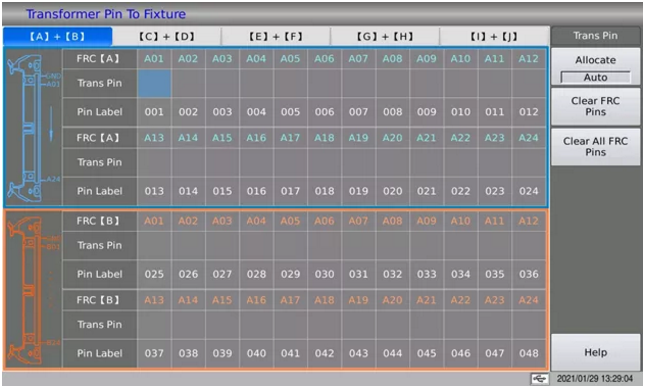

1. 圖形化變壓器腳位關聯頁面

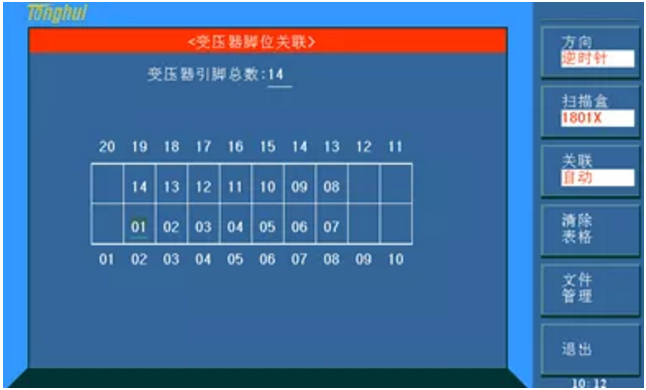

早期自動變壓器測試系統腳位關聯頁面設置繁瑣，而且無法在第一時間將變壓器腳位、測試治具腳位一一對應，設置難度大

針對這個弊病，新一代自動變壓器測試系統在腳位關聯界面增加了圖片,顏色,框線等元素,提升了腳位設置與測試牛角的關聯性,用戶可以第一時間將變壓器腳位與實物進行關聯，降低設置難度及接線錯誤的可能性。

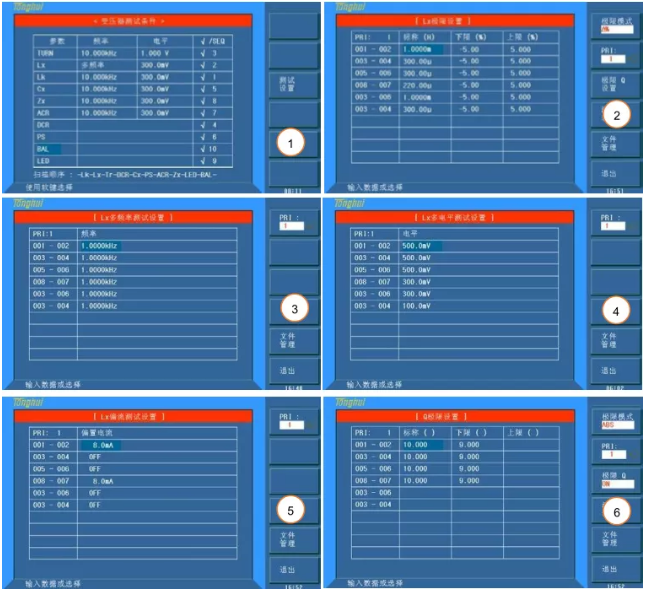

2. 單頁設置變壓器測試條件

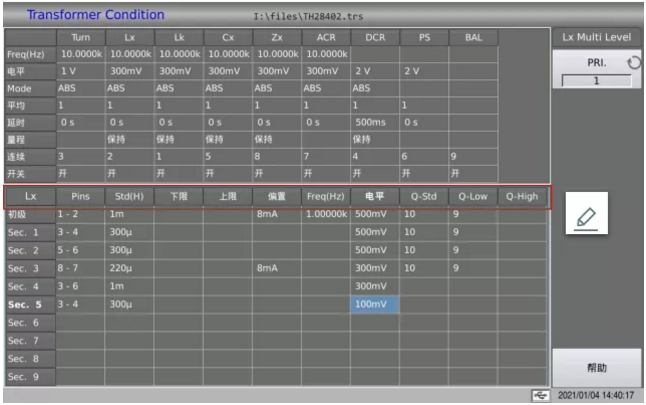

早期自動變壓器測試系統設置測試參數需要進入不同的設置頁面，如設置 Lx 的相關參數,需進入 6-7 個不同的子頁面，相當?shù)姆爆?

經過改進，現多個參數可以在一個頁面切換,且 Lx 所有相關參數在一個表格內即可設置完畢，一目了然，極大提高了設置效率

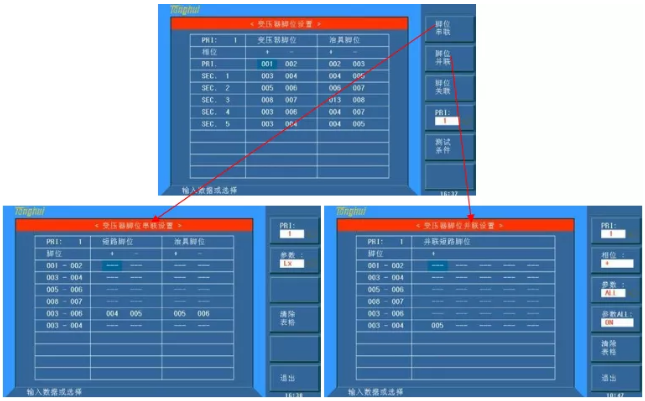

3. 改進腳位串、并聯設置

早期型號設置腳位時，需要串聯腳位和并聯腳位時，需進入各自不同的子頁面

經過改進后，直接在一個頁面里即可設置腳位串并聯

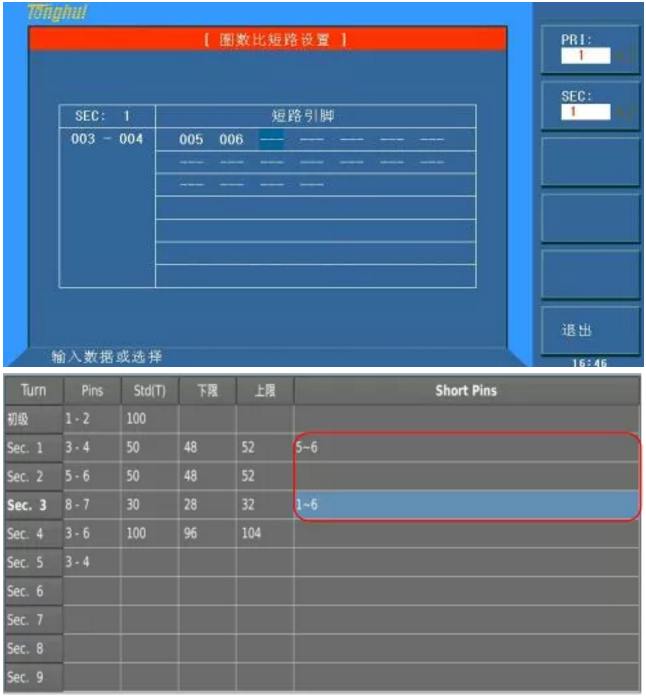

4. 改進的多腳位輸入方式

在變壓器掃描設置時，經常出現需要類似 1,2,3,4,5,6 這樣多個連續腳位輸入的情況，因此改進了輸入方式，使用習慣性的類似 1~6 這樣表示連續方式輸入的方式，簡化了顯示頁面，提高了輸入效率。

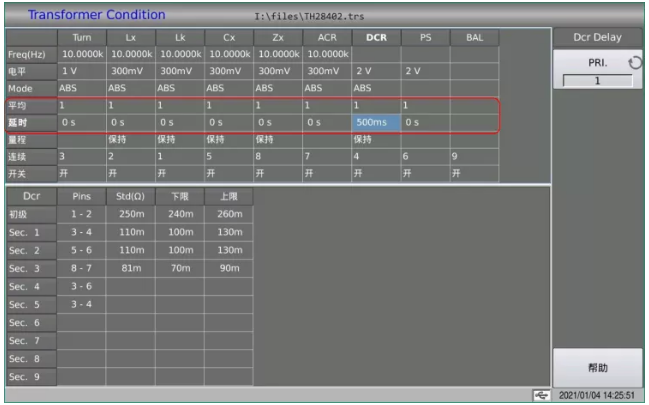

5. 每個掃描參數增加平均次數和延時設置來增加穩定性

在變壓器掃描測試時，由于部分電感回路電感量較大，需要經過一定時間的穩定之后才能讀到準確的數值，針對此情況，對每個掃描參數增加了平均次數和延時設置來增加穩定性,同時不會影響到其他參數的測試速度

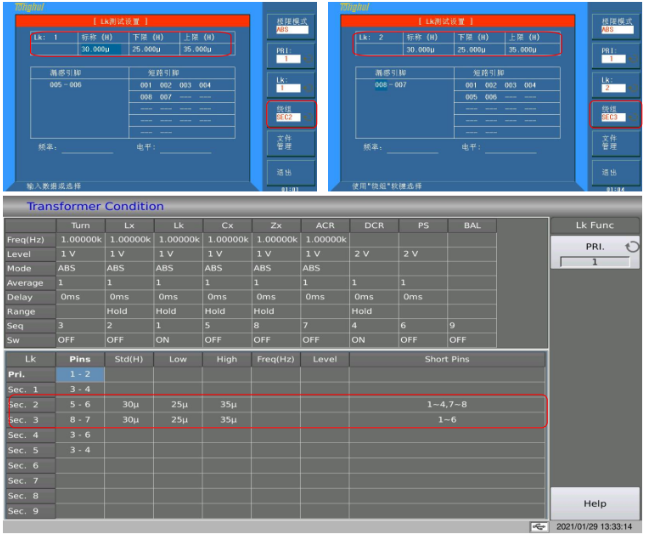

6. 改進漏感設置方式

在多個繞組測試漏感 Lk 時，早期儀器需要不斷切換對應繞組，并設置標稱值及極限值，非常麻煩，新一代自動變壓器測試系統改進了這種設置方式，直接在同一個設置頁面即可設置不同次級繞組的腳位及連接方式、省去了輸入漏感引腳,直接在相應的引腳處輸入標稱值,上下限即可

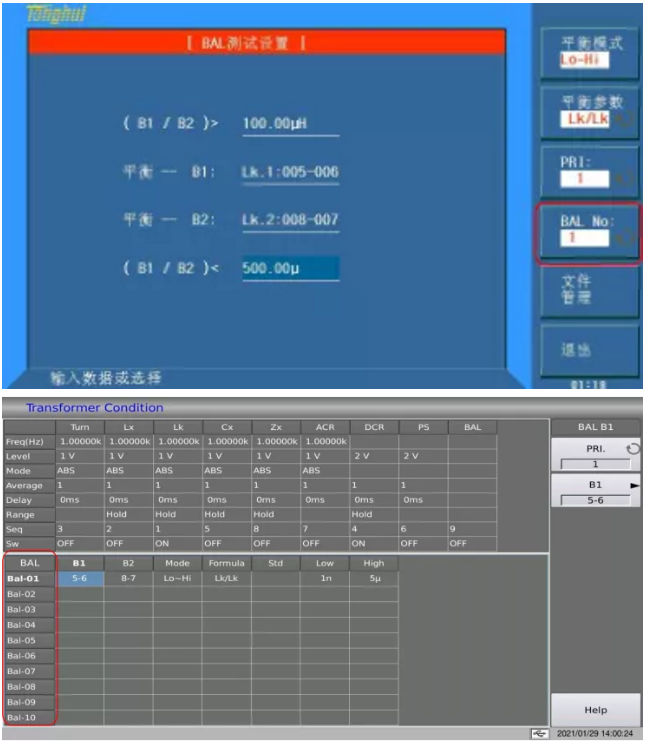

7. 改進了平衡掃描方式

測試多繞組變壓器平衡時，如同測試漏感一樣，早期儀器需要不斷切換次級平衡腳位并設置對應極限值，新一代自動變壓器測試系統改進了此設置，將所有平衡設置項目在同一頁面即可設置，針對早期平衡點數最多只有 5 個點的不足，升級到了 10 個點

LCR測量功能

1. 此功能為選件

2. 詳細功能及指標請參考 TH2840 系列 LCR 數字電橋技術參數
