橫河計測株式會社日前宣布成功開發一款高精度數據采集系統DL950示波記錄儀。DL950和兩個全新兼容的輸入模塊于2021年3月24日在中國正式發布。
DL950是DL850和DL850V示波記錄儀系列（2010年發布）的升級產品，提高了功能性和可操作性。此外，還將同時發布兩個新的輸入模塊：720212（能夠以200MS/s的采樣速度讀取數據）和720256（能夠以10MS/s的采樣速度從四個輸入通道讀取數據）。預期2021年秋天，橫河還將推出可選的閃存采集功能，用于在嵌入式非易失性存儲器中存儲高采樣率數據。
作為橫河示波記錄儀系列（包含便攜式機型DL350和系統專用機型SL1000）中的高端機型，DL950將有助于提高汽車、機電一體化和電子行業新產品開發的效率。DL950還可以與橫河示波器和功率分析儀等其他產品，組成完整的測試解決方案，幫助客戶減少產品功耗并提高功率轉換效率。

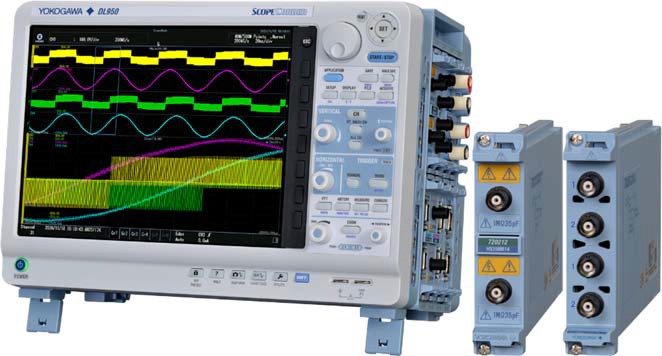

- 左起為DL950、720212和720256 -
開發背景
示波記錄儀系列數采系統集示波器和數據記錄儀的功能于一體，自21世紀初以來已廣泛應用于機電設備的開發和維護中。
近年來，電動汽車和可再生能源市場對電機、變頻器和光伏發電機組的需求不斷增長，這些設備可以降低功耗并實現高效的功率轉換。例如，對于電動汽車的開發，需要在長時間內多點同時采集控制信號、通信數據和NVH*1信號。
用戶可連接多達五臺DL950單元進行同步測量，從而可同時測量重量、壓力、位移、振動、扭矩和其他參數，以便分析數據之間的相關性。增加兩個新的輸入模塊，可使DL950能夠滿足高速多輸入測量的需求。
功能亮點
1、通過高速采樣和數據傳輸，支持產品質量改進和長期測量
當安裝了8G內存（可選）時，720212輸入模塊能以200MS/s的速率采集數據長達20秒。這超越了之前的可用輸入模塊功能，從而可以捕捉到更多關于最新機電一體化設備產生的過渡變化和噪聲特性的信號數據。
當與可選的10G以太網功能和最新發布的IS8000集成測量軟件組合使用時，可以將數據以高達10MS/s的速度傳輸?shù)絇C上進行顯示和存儲。此外，閃存采集功能可以高達20MS/s的速度讀取數據，以便長期存儲在DL950的嵌入式非易失性存儲器中。這對于因空間或安全限制（如在汽車或火車上）而無法使用PC的情況下進行車內測量非常有用，也可用于發電廠的高速采樣和長時間測量。
2、同時測量提高產品設計和評估效率所需的各種機械參數
機電一體化行業對電信號和NVH信號的測量需求越來越大，測量點的數量呈上升趨勢。DL950有八個插槽用于模塊連接，而720256輸入模塊有四個輸入通道。當720256模塊安裝在DL950八個插槽的每個插槽中時，最多可以同時測量32個通道，每個通道的數據能以10MS/s的速度采集和記錄。此外，最多五個DL950單元的測量可以通過與光纜連接進行同步。通過為連接到網絡的設備提供IEEE1588高精度時間同步協議，DL950實現了與其他測量儀器的精確同步測量。憑借這些功能，DL950能夠同時測量提高產品設計和評估效率所需的各種機械參數。
3、大觸摸面板顯示屏和向?qū)Ц袷?2菜單提高了易用性
DL950配備大觸摸面板顯示屏，便于直觀地查看詳細波形圖像。DL950還保留了與以前型號相同的機械按鈕、旋鈕和其他控制面板功能，為用戶提供了更廣泛的顯示屏操作選擇。
此外，還提供帶有配置向?qū)У膽?yīng)用菜單，可以輕松配置功率分析和應變測量等常見應用。為響應客戶需求，橫河計劃未來增加向?qū)Ц袷皆O(shè)置菜單的數量。
橫河示波記錄儀系列使用的通用輸入模塊，DL950都可兼容。
*1 噪音、振動、聲振粗糙度：汽車舒適性的標準。聲振粗糙度是指當汽車通過道路的接縫或不平部分時發生的沖擊。
