2020年11月3日，鼎陽科技正式發布SPS5000X系列寬范圍高精度可編程直流開關電源。此系列具備多種電壓和電流輸出組合，共計15種型號，輸出功率涵蓋360W,720W,1080W并可通過3臺電源并聯將輸出功率擴展到3240W?？蓮V泛應用于智能汽車，通信，電力，新能源，科研教育等領域。

圖1

Key 01、多組合，寬范圍

SPS5000X系列包含多種輸出電壓（40V,80V,160V）和電流組合（7.5A~90A），額定輸出功率包括360W,720W,1080W。單通道型號可支持最多2臺串聯，3臺并聯，雙通道和三通道型號也可以支持通道間的串并聯。

區別于傳統電源的矩形輸出范圍，SPS5000X在限定輸出功率條件下，電壓電流量程自動切換，在一臺電源上實現多種電壓和電流的組合輸出。因而提供了更寬的電壓電流輸出范圍，極大的提高了電源的利用率。如下圖所示，兩臺傳統電源的輸出范圍分別是淺灰色A,B區域，而一臺SPS5000X電源即可覆蓋A,B,C輸出區域。

圖2.SPS5000X寬范圍輸出

Key 02、良好的兼容性與可集成性

SPS5000X機架高度3U, 寬度具備1/2,1/3,1/6 機架尺寸，可快速裝配到機柜。并且在后面板保留了模擬輸入輸出控制接口，與傳統的測試系統兼容性良好。

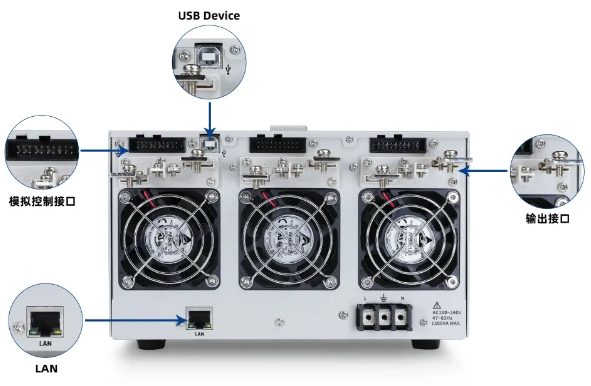

圖3.三通道機型背面板

外部模擬控制有四種工作模式：電壓控制電壓，電壓控制電流，電阻控制電壓，電阻控制電流。此種傳統控制方式簡單快捷，比如外接一個0-10kΩ電位器，即可通過調節電阻的阻值控制電源的輸出值。

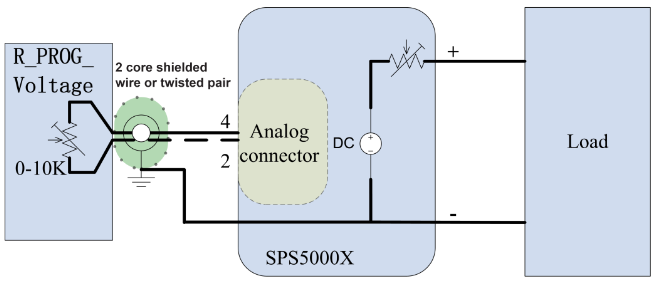

圖4.外部電阻控制電壓輸出

另外，由于標配了USB和LAN接口，也可與其他儀器和PC通過SCPI編程指令進行交互，配合網頁控制功能，可實現遠程設置電源輸出參數和LIST表格。

Key 03、LIST時序輸出功能

SPS5000X系列可支持最多三個通道，高達50步時序輸出。用戶可在機器前面板進行時序輸出參數設置，也可通過遠程網頁控制功能，進行更快捷方便的設置。

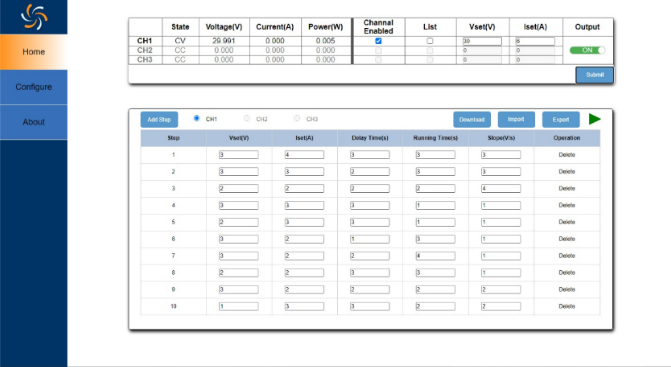

圖5.遠程網頁控制功能方便參數設置

在LIST功能下，可設置輸出電流，電壓，輸出延遲時間，持續時間，上升下降斜率等參數。可自主設置的輸出ON/OFF延遲，能滿足用戶組合多臺電源控制上下電時序的功能。

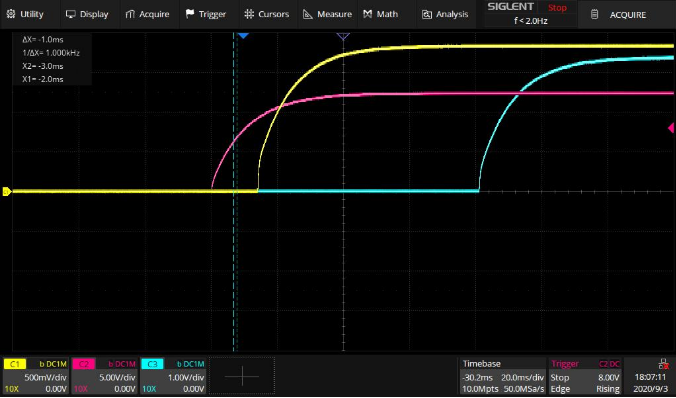

圖6.上下電時序

輸出上升下降斜率可調，可以在電壓/電流變化過程中驗證待測物的性能。此功能在特殊應用場合可有效避免浪涌電流對DUT的破壞，比如像電容器強電流吸收器件的測試，當給一個電容充電時，如果電壓上升過快，會導致瞬間有個極大的電流，容易破壞器件。

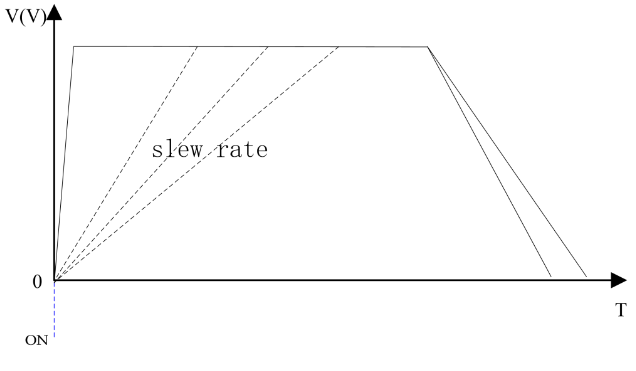

圖6.上升下降斜率可調

Key 04、更多功能
