隨著社會的快速發展， 電氣設備數量逐漸增多，其種類也越來越多樣化。在電力系統中，高壓電力設備為電力的運行以及穩定性提供了很大的保障，在供電企業中有著重中之重的影響。但值得注意的是，高壓電氣設備在具有種種優勢的同時，也存在著很多的危險。

高壓電纜由于長時間與空氣、水分、土壤等發生接觸，電纜絕緣層容易受到腐蝕，出現絕緣老化現象。此時電纜的電容和電阻都已發生改變，在物理和化學效應下，出現局部放電現象。

此時，若不進行專業電氣設備檢修，其危險性不可低估。

◎ 那么，高壓電氣設備局部放電有哪些危害？

局部放電是電力設備絕緣在足夠強的電場作用下局部范圍內發生的放電，每一次局部放電對絕緣介質都會有一些影響，使絕緣強度下降。造成高壓電力設備絕緣損壞，甚至會造成人安全隱患。一旦檢修人員專業性不強，極有可能出現操作不當進而引發設備損壞，或者人員傷亡事故。

所以，在進行高壓試驗工作時， 檢修人員要具有一定的專業性以及安全意識。并且在高壓試驗開展的過程當中，需要相關人員做好安全管理工作。因此電力設備檢修人員需要對運行中的高壓電氣設備做局部放電檢測，發現問題點后應及時將設備退出運行，進行檢修或更換。

◎ 由此可見，對局部放電故障點進行檢測和排查，有重要意義！

在高壓電纜運行維護過程中，對局部放電故障點進行排查和檢測是一項重要工作。因此，有必要對其具體檢測方法進行研究，提高高壓電纜局部放電檢測效率和檢測結果的準確性，加強保護安全管理的措施。對高壓電纜接頭局部放電進行在線檢測，能夠及時發現絕緣的受損情況，是保障電力電纜可靠運行的重要手段，具有非常重要的意義。

◎ 原先檢測局部放電使用哪些方法？是否有效？

一般使用超聲波局部放電檢測儀（簡稱為超聲波局放儀）。

但是，效果一般。因為高壓電氣設備很多，發生局部放電情況的可能位置也很多，而超聲波局放儀用聽聲音或看分貝值的方式進行檢測，只能對少量可疑點進行局部放電確認，而無法進行快速大面積排查。

◎ 某變電站的高壓電氣設備局部放電，新型工具助力！

某變電站的高壓電氣設備局部放電，使用原有的檢測方法已經無法快速有效排查故障點。為此，工作人員采用了 Fluke 最新的 ii900 聲學成像儀進行檢測。

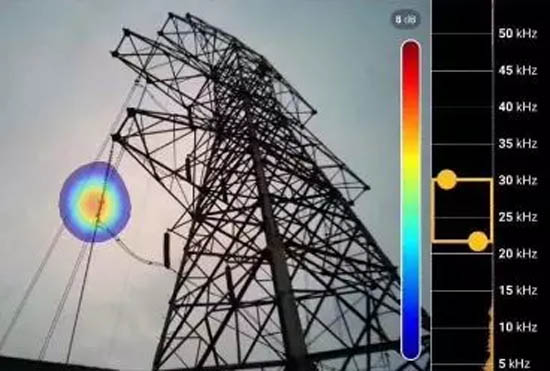

▲ 使用聲學成像儀對高壓電氣設備的連接部位進行局部放電排查

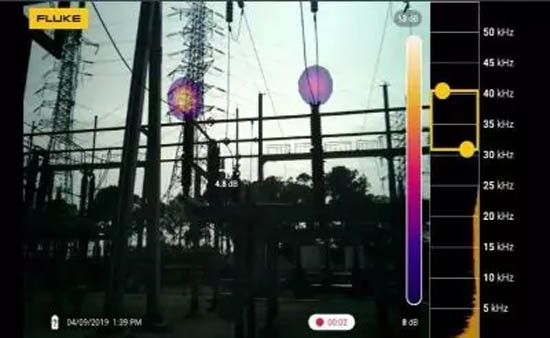

通過觸摸屏快速調整聲學成像儀的頻段，局部放電的頻段通常在40kHz左右，所以該聲學成像儀的頻段設置在35kHz-40kHz（黃色框）。如此，既能清晰地反映出局部放電的位置，又可以有效屏蔽現場的噪聲干擾。

最重要的是，即使變電站現場有很多聲源，聲學成像儀也不會受到干擾。變電站在運行時確實有很多聲音，主要為電氣聲源：靜電、電磁引起的振動聲和設備內部局部放電聲；機械聲源：變壓器等傳導振動造成的共振聲；油泵、風扇等運行聲等，但這些聲源屬于聲波，頻段在20kHz以下，而局部放電故障檢測的頻段處于超聲波范圍，兩者是互不干擾的。

除此之外，ii900 聲學成像儀在供電局、電力、發電行業，以及有35kv以上變電站的單位，如冶金、石化、高鐵等都有廣泛應用。

◎ Fluke  ii900 聲學成像儀是如何完成這一系列的操作呢？
