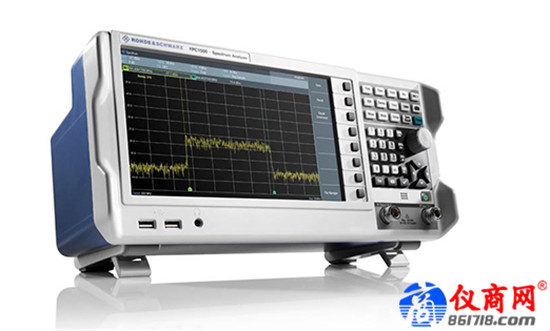

儀商網訊：據悉，羅德與施瓦茨公司發布最新的入門級三合一射頻測試儀器R&S FPC1500是世界上第一臺包括一個帶內部VSWR電橋的單端口矢量網絡分析儀、一個獨立的CW信號源和一個跟蹤源的頻譜分析儀。卓越的品質和創新沒有帶來價格的提升。盡管是經濟型儀器，R&S FPC1500與高端的羅德與施瓦茨儀器具有相同的質量標準，提供可靠的RF性能和全面的未來發展。

羅德與施瓦茨豐富了R&S FPC頻譜分析儀系列，增加了R&S FPC1500。這款緊湊型儀器結合了頻譜分析儀，單端口矢量網絡分析儀和CW信號源。它可用于教育、服務、維修以及專業愛好者。這是市場上第一臺將射頻工程師最常用的三種儀器集成起來的一款經濟型頻譜分析儀。

頻譜分析儀

R&S FPC1500基本型號的頻率范圍為5 kHz至1 GHz。通過選件可升級至3 GHz的高頻率范圍，也可以通過選件獲得其他測量應用功能。選件功能在輸入密碼完畢時立即激活，且不需要升級校準。當測量極其微弱信號的時候需要更高的靈敏度，R&S FPC1500的本底噪聲為-150 dBm（典型值），通過激活選件前置放大器，本底噪聲可進一步擴展至-165 dBm（典型值）。允許輸入最大的射頻信號功率高達+30 dBm（1 W）。由于有高靈敏度和最大輸入功率，使得R&S FPC1500具有非常寬的測量動態范圍。此外，R&S FPC1500在同類產品中提供了最佳的分辨率帶寬和顯示屏：1 Hz分辨率帶寬和10.1寸顯示屏（1366x768像素），可以更好的顯示信號細節。

網絡分析儀

由于采用了內置VSWR電橋，R&S FPC1500可以進行反射測量。允許用戶使用史密斯圓圖顯示被測天線或射頻電路的阻抗，使用故障距離測量來檢測較長射頻電纜上的故障位置。在頻譜分析儀和網絡分析儀模式之間切換時，不需要安裝和拆卸外部VSWR電橋。

信號源

集成到R&S FPC1500中的跟蹤源能夠?qū)Σ划a(chǎn)生RF信號的無源和有源RF組件進行標量傳輸測量，例如放大器，濾波器，射頻電纜等。

R&S FPC1500的另一個世界第一是可以作為獨立連續波（CW）的信號源。具體應用包括使用CW信號源在進行混頻器測量時作為LO信號，或者作為放大器增益測量的輸入信號。此外，R&S FPC1500提供了一種耦合CW模式，可將產生的連續波信號的頻率耦合到R&S FPC1500顯示的中心頻率。在任何情況下的測量中，設置CW信號頻率等于R&S FPC1500中心頻率只需要一步設置。

R&S FPC1500頻譜分析儀現在可以從羅德與施瓦茨公司和指定的分銷渠道處購買。欲了解更多信息，請?jiān)L問www.rohde-schwarz.com/ad/press/fpc
