雷達系統中既有提供基準時基的晶振信號（10MHz、100MHz），又有高頻連續波信號，還包含發射端的脈沖調制信號，需要使用頻率計對雷達系統各種信號進行頻率測量。中電科儀器儀表有限公司研制的3212D毫米波脈沖頻率計（圖1）是一款高靈敏度、高分辨率的頻率測量儀器，它既可以對連續波信號進行頻率測量，又可以對脈沖調制信號進行載波頻率、脈沖參數測量，滿足雷達系統一體化頻率測試需求。

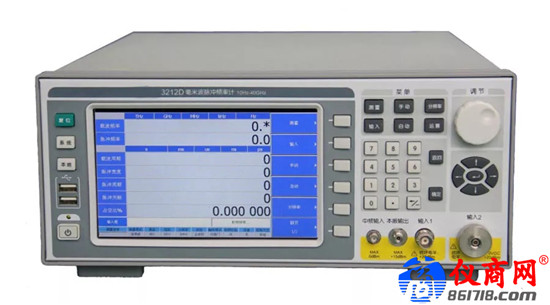

圖1  3212D毫米波脈沖頻率計

（一）連續波信號頻率測量

3212D頻率計可以對10Hz~40GHz的連續波信號進行頻率測量，通道1測量頻率范圍10Hz~500MHz，通道2測量頻率范圍500MHz~40GHz，如圖2所示。

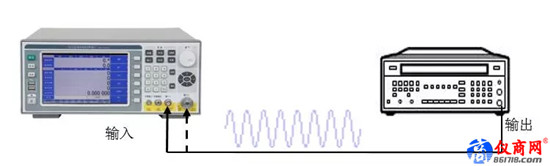

圖2 連續波信號頻率測量

（二）脈沖調制信號參數測量

3212D頻率計可以對50MHz~40GHz的脈沖調制信號進行參數測量，包括脈沖頻率、載波頻率、脈沖寬度、脈沖周期、脈沖關斷等，如圖3所示。當被測信號載波頻率未知時，采用全頻段模式搜索；當被測信號載波頻率在一定頻段范圍內時，可以手動設置頻率范圍，加快頻率鎖定時間；當被測信號載波頻率在一定帶寬內（±20MHz），可以通過手動設定載波頻率的方式，縮短搜索時間。

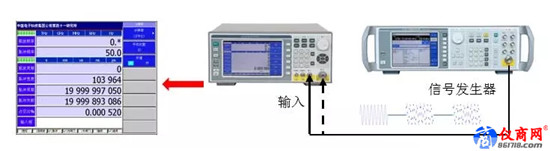

圖3 脈沖調制信號參數測量
