在過去，傳感器研究?jī)H僅專注于提升自身性能，如靈敏度、動態范圍、響應時間、可靠性等，而隨著MEMS技術與標準CMOS技術的不斷融合，傳感器與讀出電路的集成已成為可能，并且隨著混合集成技術的不斷進步，更多的功能電路，包括將通信模塊、能量收集、電源管理模塊集成于智能生化傳感器當中，為傳感器的微型化、多功能化以及智能化奠定了技術基礎。

為了真正實現傳感器的微型化與智能化，生物傳感器需要與有源電路相集成，形成多功能化的片上系統。

隨著新材料、新結構、新原理的不斷發展，基于懸臂梁的 DNA 傳感器、基于多晶硅納米線的蛋白質/DNA傳感器 、基于水凝膠的血糖傳感器、基于離子敏場效應管的pH值傳感器及基于帶隙基準的溫度傳感器已經可以與其相應的讀出電路、無線通信等模塊，集成于同一芯片上，具備自校準功能，并可在一定范圍內實現自調整、自適應功能。

在實際應用中，多個生化信號往往需要同時檢測，這就需要一個多傳感器的片上系統，利用不同的檢測原理實現多信號的同時檢測。

多傳感器片上系統的實現為IC后道工藝設計提出了諸多挑戰，由于布局多傳感器的芯片要經過多次后道工藝，則所有工藝必須與標準CMOS工藝兼容，并且后道工藝也要相互兼容。

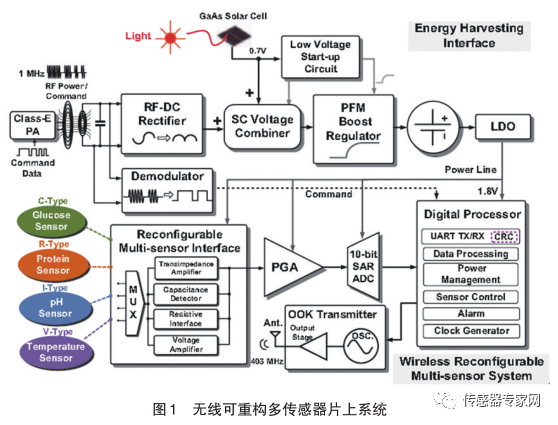

近年來許多研究專注于攻克混合集成中的難點，也取得了許多成果，如圖1所示為一種無線可重構多傳感器片上系統原理，為實現實時監測多個生理參數，4種生化檢查中常用的傳感器（包括基于多晶硅納米線的蛋白質傳感器、基于水凝膠的血糖傳感器、基于離子敏場效應管的pH值傳感器以及基于帶隙基準的溫度傳感器）被集成于同一芯片上。

為實現智能多傳感器的微型化，模擬電路部分采用可重構的多傳感器接口、可編程增益放大器以及10位SAR ADC的結構，顯著縮小了芯片面積。

此外，為實現智能傳感器的能量自給，2種能量收集方式被同時采用（包括砷化鎵太陽能電池采集光能以及電磁耦合方式采集射頻能量），從而解決了醫療器件在長期使用或植入應用場景中，更換電池的問題。

利用可重構電路降低功耗以及使用能量收集方法延長電池壽命，也已成為智能生化傳感器研究的熱點。

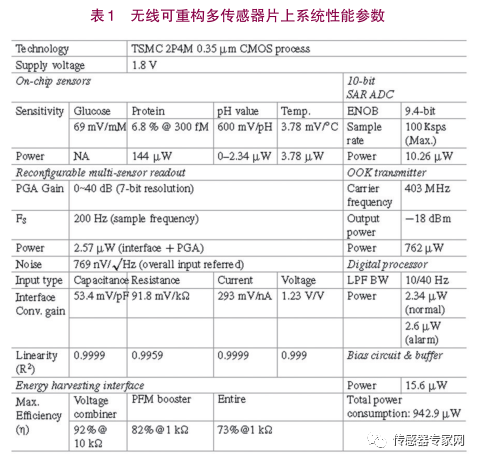

圖2為可重構多傳感器片上系統顯微照，芯片采用 TSMC0.35 μm CMOS工藝以及必要的后道工藝制作，芯片面積為3 mm×3.75 mm，實測性能參數見表1。以上所述智能生化傳感器及其電子電路，仍使用以硅材料為主的硬質電子材料制作。

隨著可穿戴傳感器的發展，傳感器直接接觸人體肌膚的部分，已逐漸使用輕質柔性材料作為襯底，以消除器件穿戴的異物感。

可穿戴式傳感器具有診斷及監測功能，可監測包括生理、生化信號以及動作感應 。

生理、生化信號監測有助于對神經疾?。ㄈ绨d癇）、心血管疾?。ㄈ绺哐獕海?、肺部疾病（如哮喘）等進行診斷，并對治療過程進行不間斷的監測。對重要生命體征（如心率及呼吸速度等）的不間斷監測，可以為慢性疾病的早期診斷及臨床干預提供重要數據支持。

這一系列可穿戴傳感器的不斷推廣，也為未來遠程醫療診斷系統的建設提供了終端硬件基礎。

目前，可穿戴智能傳感器已經可以實現上述多生理、生化參數的提取，傳感器及其外圍電路均可集成于輕質柔性襯底，2016年國際固態電路會議（ISSCC）展示了這一領域的最新研究成果。

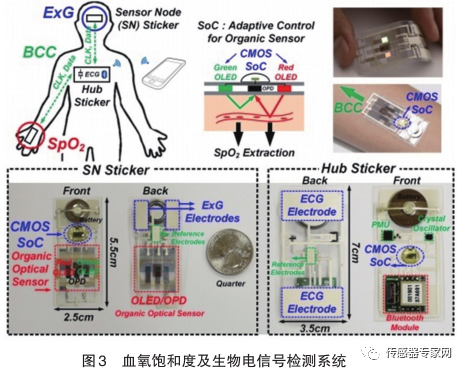

一種新的血氧飽和度及生物電信號檢測傳感器系統如圖3所示，有機光電二極管（OLED）、有機光檢測器（OPD）、生物電信號電極、以及包含肢 體 通 信（body channel communica?tion，BCC）電路的片上系統，被混合集成于柔性PET襯底上，整體面積為2.5cm×5.5 cm，包含電池質量為2 g，系統功耗為 141 μW。
