ETCR1400C

架空線路接地故障巡查儀

雙模通訊  | 語音播報 | 定位精準

ETCR1400C架空線路接地故障巡查儀，是新型線路接地故障巡查裝置，適用于不長于25公里的架空高壓線路巡查單相接地故障，對接地故障點進行精確探尋定位（巡查作業時線路需停止運行）。儀器適用于架空高壓線路巡查單相接地故障，對接地故障點進行精確探尋定位。準確找到架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障。

PART.01

測量原理

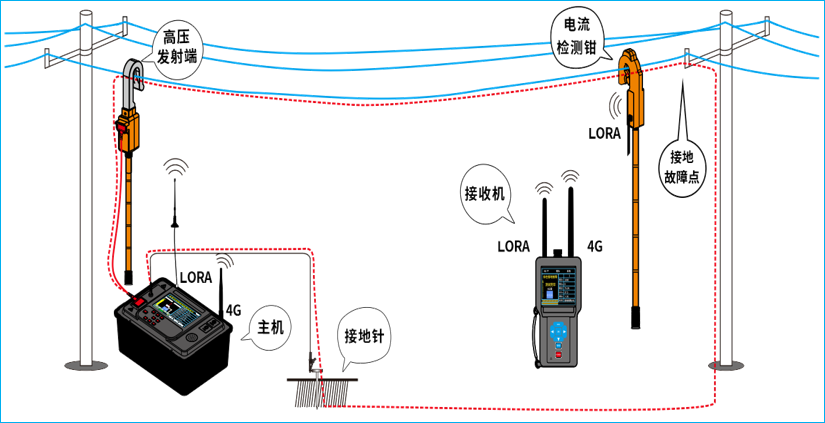

在架空線路停運后，由主機輸出低頻高壓信號，通過高壓發射端向線路施加交流電壓信號，電流檢測鉗的高靈敏電流互感器檢測線路的電流幅值。電流經過主機、高壓發射端，流經故障線路，在接地故障點入地并通過接地針返回主機。

主機輸出為高壓交流信號，分布電容與故障接地電阻構成RC并聯電路，在開始測試前先測試正常線路的電抗，然后再測試有故障的線路的總電流大小。因為電抗上的電流和電阻上的電流在相位上成90度，總電流大小已知，所以即可算出電阻上的電流大小，進而算出電阻的大小判斷是否有接地故障。

PART.02

產品特點

1. 準確判斷出接地故障的方向及測量接地故障電阻值，無需斷開PT，測試便捷快速。減少了作業人員勞動強度，提高工作效率。

2. 可測試裸電纜線或絕緣電纜線的接地故障。

3. 輸出電壓有8000V及3000V兩檔選擇，輸出電流≤100mA。

4. 短路檢測能力強，可檢測接地電阻為0Ω的直接短路故障。

5.LORA/4G雙模通信方式，滿足不同使用場景。

6. 大容量鋰電池，無需另配外置電源，充滿電后可持續工作10小時。

7. 測試快速準確，語音播報明確提示測試結果。

PART.03

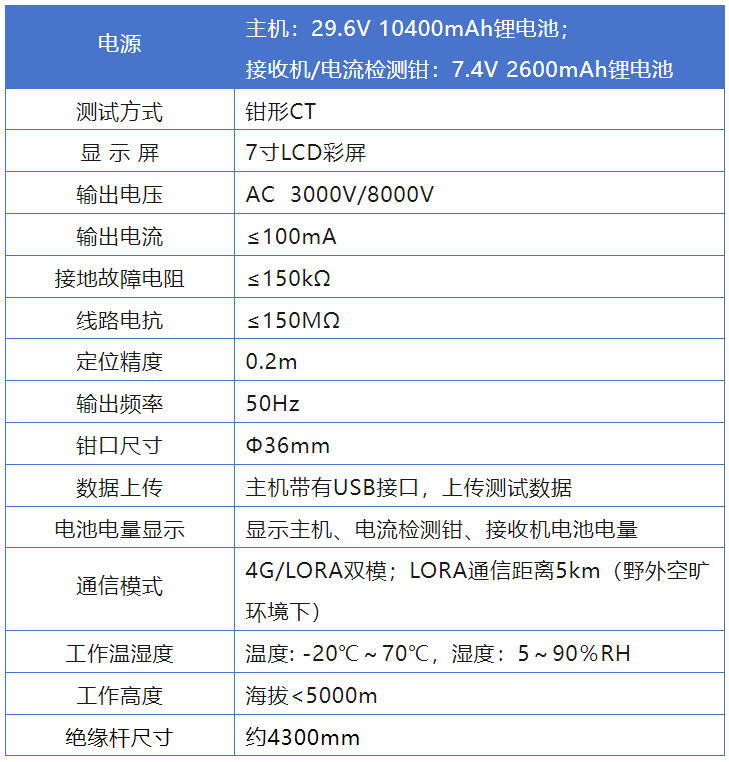

產品參數

PART.04

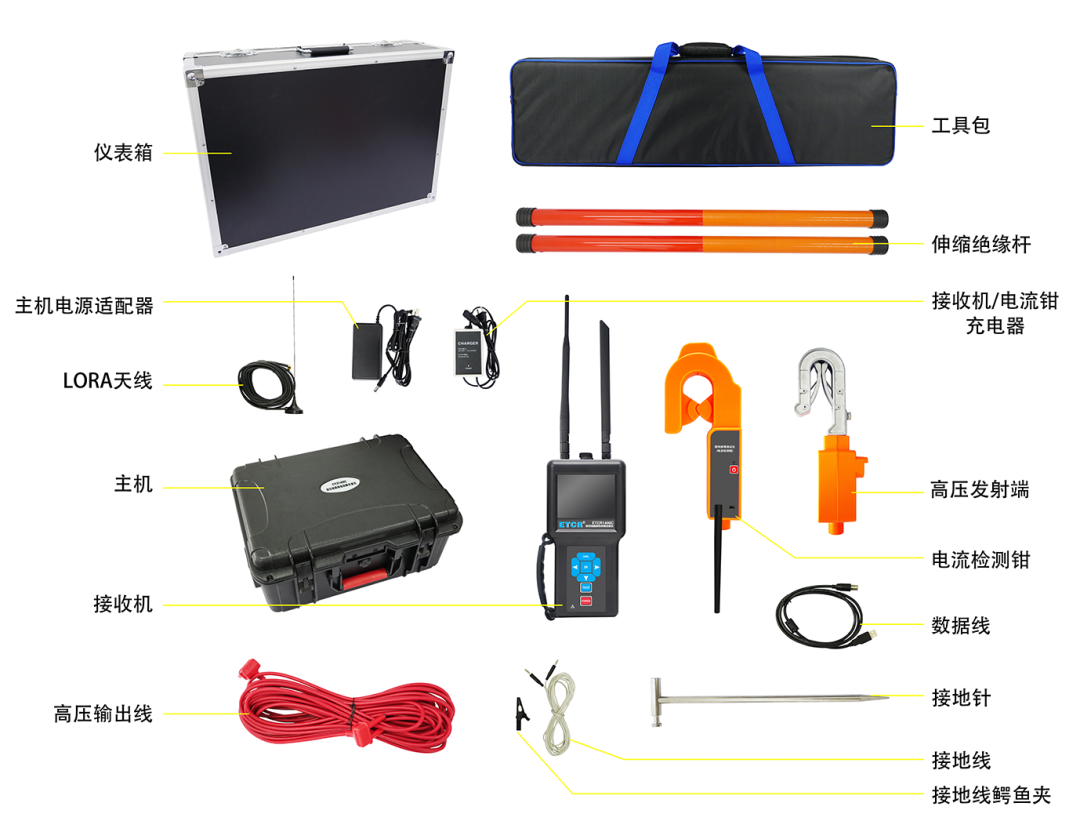

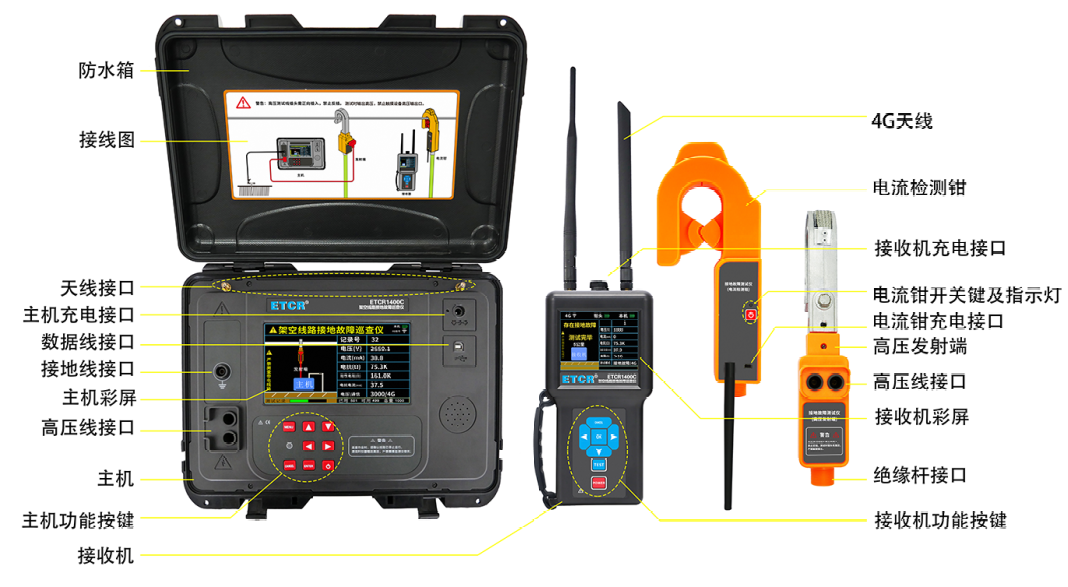

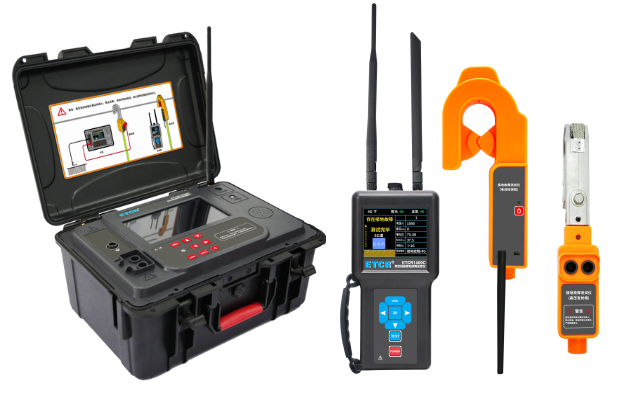

產品展示

PART.05

產品界面圖

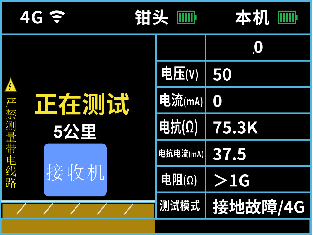

▲測試中界面

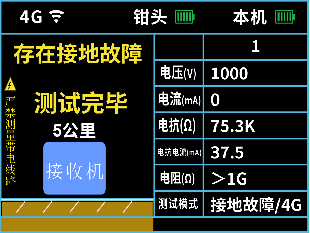

▲測試完畢界面

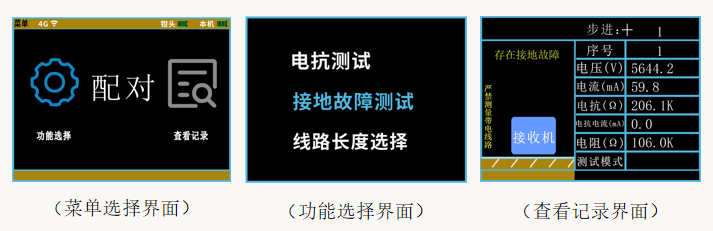

▲其他界面
