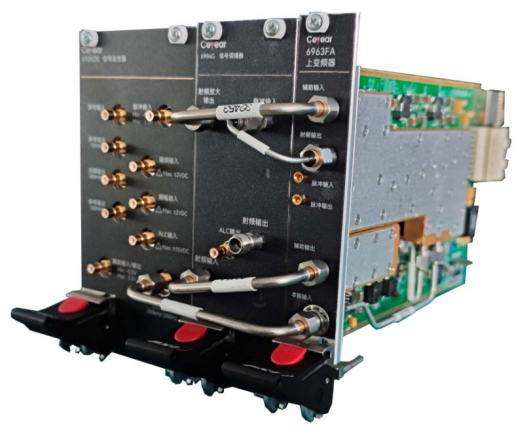

中電科思儀科技股份有限公司（簡稱：思儀科技）最新發布了基于PXIe總線的高達54GHz輸出頻率的模塊化信號發生器，該產品由主機6935DE信號發生器搭配6935DE-H01擴頻擴幅選件組成，具備3U 6槽的緊湊結構，可以產生頻率范圍250kHz～54GHz，輸出功率范圍-110dBm～+10dBm的優異模擬信號，能夠滿足衛星通信的越來越嚴苛的高頻段測試需求與微波組件本振源與激勵源測試需求。

優異的性能指標

相位噪聲指標≤-114dBc/Hz@10kHz（載波10GHz），較好的諧波抑制≤-35dBc以及較快的頻率轉換時間≤1ms，能夠提供高質量的模擬信號并提高測試效率。

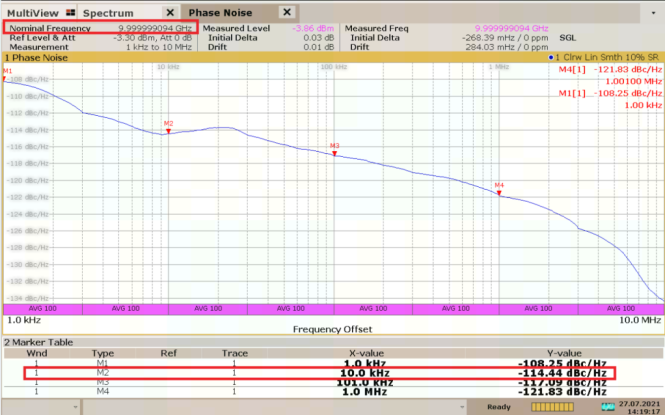

圖1  10GHz相位噪聲測試曲線

模塊化設計、體積小、高靈活度便于集成

占用PXIe 3U 6槽，在1個標準的PXIe總線19寸4U機箱里面可配置2套54GHz高性能PXIe信號發生器，同時剩余槽位可配置PXIe頻譜分析儀、PXIe開關矩陣或者PXIe矢量網絡分析儀等模塊，便于組建小型化綜合測試系統，可用于低噪聲放大器、功分器、變頻組件等主要射頻前端設備的產線測試中。

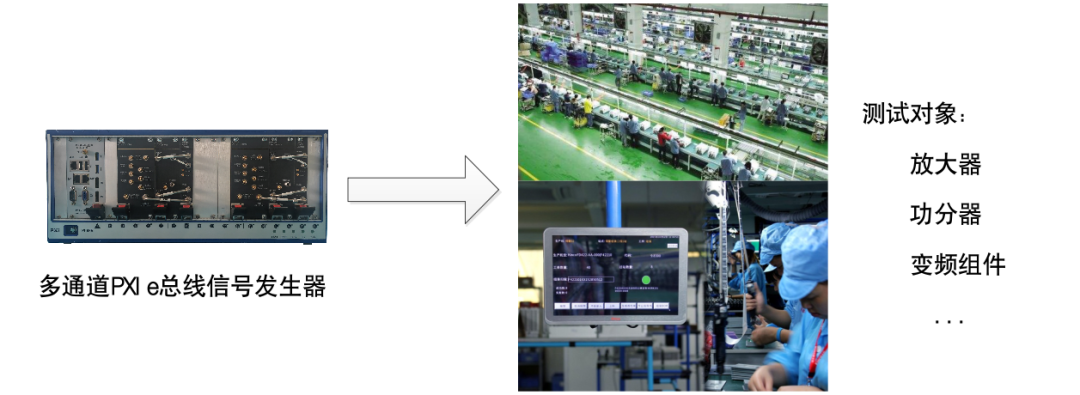

圖2  多通道信號發生器構建產線自動測試系統

提供豐富測試功能

具有參考信號輸入/輸出、步進掃描和脈沖調制等功能，在組建綜合測試系統時具有同步性好、頻率分辨力高等特點。

54GHz高性能PXIe總線信號發生器的主要技術指標如表1所示，目前已經大量量產，可實現產線的快速搭建，歡迎訂購，思儀科技用測試測量賦能創新創造！

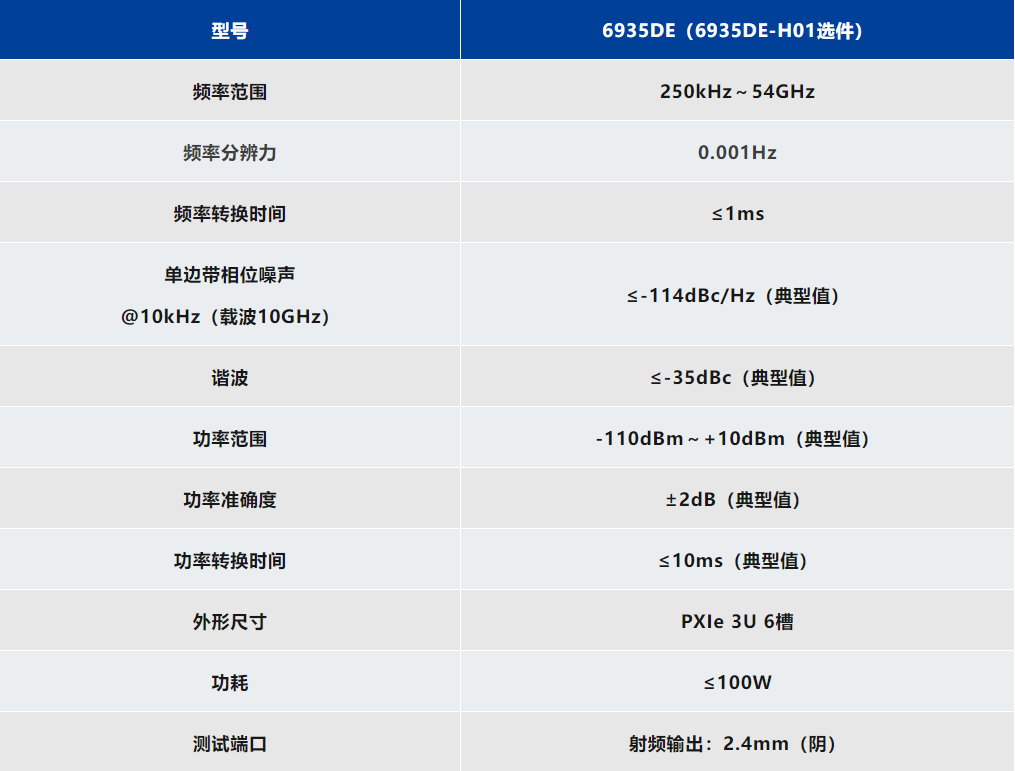

表1  54GHz高性能PXIe總線信號發生器主要技術指標
