雷達、天線等設備的外場測試越來越傾向于使用體積小巧、可電池供電的手持式儀器，且隨著電子設備性能的不斷提升，對測試儀器的工作頻段、相位噪聲等指標要求也越來越高。針對上述需求，中電科思儀科技股份有限公司推出了頻率覆蓋到50GHz的1433系列信號發生器，可為外場測試、實驗室移動測試等應用場景提供合適的激勵源。

1433系列信號發生器通過電源適配器或電池進行供電，可有效實現實驗室和外場測試的場景切換。具有連續波信號輸出、頻率/幅度/脈沖多種調制、大動態范圍幅度調節、步進/列表掃描等功能。

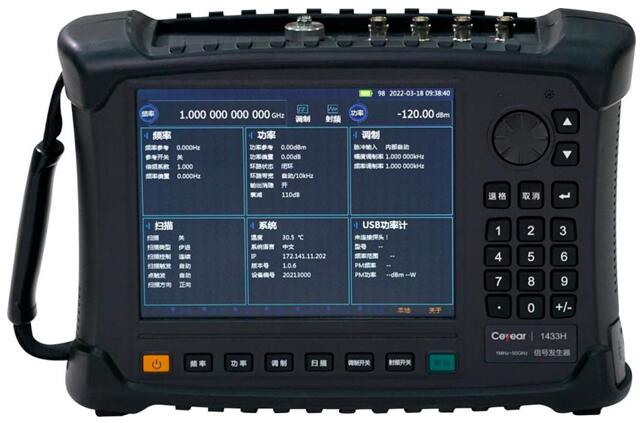

1433系列信號發生器采用8.4寸大屏幕液晶，儀器參數、工作狀態等信息顯示更直觀，同時液晶與電容觸摸屏一體化設計極大方便了用戶操作。

1433系列信號發生器與臺式信號發生器相比，具有體積小巧、供電靈活、環境適應性強等特點，非常適合外場使用。可應用于電子綜合系統故障診斷、接收機性能測試、雷達、通信、導航等設備的外場安裝、調試及日常維護保障工作。

1、更寬的頻率覆蓋范圍

1433系列信號發生器共推出4種型號，頻率范圍覆蓋1MHz~50GHz。

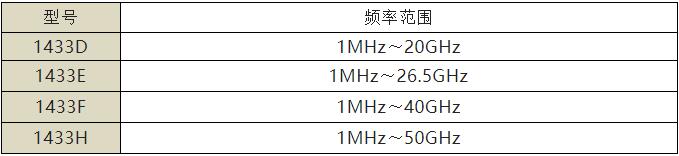

表1 1433系列信號發生器型號

2、卓越的頻譜純度

1433系列信號發生器單邊帶相位噪聲優于-110dBc/Hz@10kHz（載波10GHz，典型值），能夠滿足大部分應用場景的測試需求，實測曲線如圖1所示。

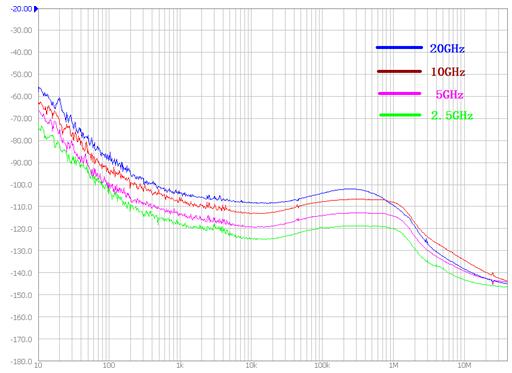

圖1 1433系列信號發生器單邊帶相位噪聲曲線（實測值）

3、典型應用場景

場景一：雷達接收性能測試及故障排查

針對雷達等電子設備接收性能測試及故障排查應用，1433系列信號發生器提供連續波、模擬調制波輸出，可進行本振原位替代，提供激勵信號模擬。

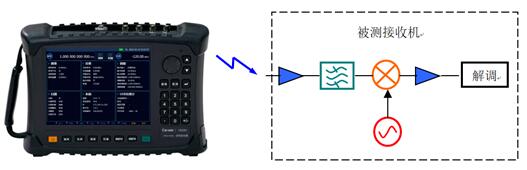

圖2 雷達接收性能測試及故障排查測試圖

場景二：天線方向圖現場測試

針對天線方向圖現場測試應用，1433系列信號發生器輸出已知固定幅值的信號，用于測試發射天線的方向圖指標。

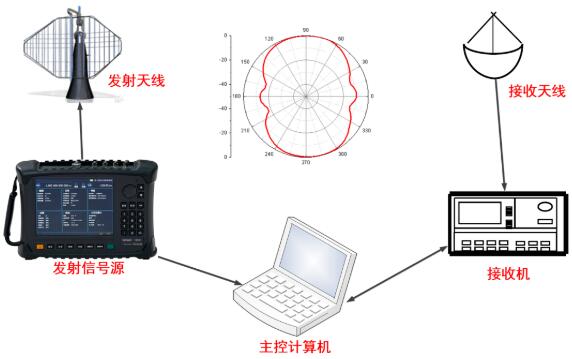

圖3 天線方向圖測試連接圖

1433系列信號發生器將以有限的信號，帶給您更多的驚喜，其優異的性能指標和更高的性?xún)r(jià)比，將會讓您眼前一亮。
