集成可調諧激光器模塊（ITLA模塊）是一種集成了可調諧激光器、調制器、放大器等關鍵組件的模塊化產品，其具體的特點有波長可調諧性、窄線寬、高集成度等，由于其高度集成，需要同時精準測量波長相關的邊摸抑制比、信噪比和峰值波長等參數，以滿足高速相干光傳輸?shù)葢?yīng)用場景需求。由于測量精度要求高，并且集成使用多個廠家的產品，ITLA生產線上測試系統集成穩定性、測試速度遇到越來越大的挑戰。

為了滿足ITLA的生產線上高效測試需求，思儀科技結合自主創新的光電儀器產品，研建了相關的測試系統（如圖1所示）。

圖1 ITLA測試系統

該系統包含思儀科技研發的6362D光譜分析儀以及6371A光波長計，6362D光譜分析儀主要用于測試ITLA的邊摸抑制比（SMSR）以及信噪比（OSNR），6371A光波長計主要用于測量ITLA的中心波長，這三項指標對于ITLA模塊來說屬于核心指標，直接關系到模塊性能優劣評估。

6362D包含DFB分析功能，可以對ITLA的波形進行快速分析，并將測試結果發送給上位機，實現自動快速測試，在顯示ITLA的輸出譜型的同時，完成邊摸抑制比和信噪比的測量，提高測量效率。

由于6362D的波長分辨率最高達到0.02nm，動態范圍達到73dB以上，能夠同時顯示峰值光譜信號和小信號邊模的細節信息，滿足ITLA對于精細光譜結構的測試分析。

圖2 6362D光譜分析儀

6371A波長計可快速對ITLA峰值波長進行測量（圖3），并將結果快速上傳至上位機，其測試速度最高可達1kHz，波長分辨率最高可達0.01pm，波長準確度最高可達±0.3pm，在滿足波長精準測量的同時，實現ITLA模塊的高效測試。

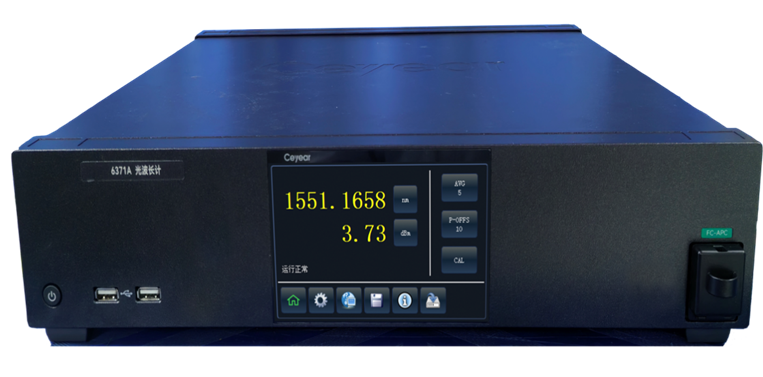

圖3 6371A光波長計

思儀科技致力于成為測試測量領域世界一流企業，我們將繼續深耕光電測試儀器的關鍵核心技術，服務于光芯片、光器件及光設備領域的創新創造。
