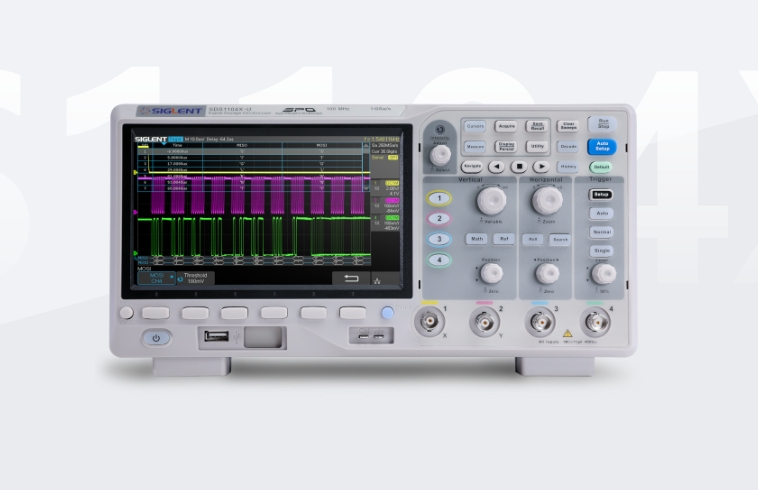

SDS1104X-U 擁有 100MHz 的帶寬和 1GSa/s 的實時采樣率，配合 14Mpts 的存儲深度，能夠精準捕捉和分析復雜信號。在電子電路的研發與調試中，這樣的參數組合確保了對各種信號的穩定采集和精確測量，即使是微小的信號變化也能清晰呈現。其 4 通道設計可同時監測多個信號，大大提高了測試效率，在多信號協同工作的電路系統測試中發揮著重要作用。
該示波器采用鼎陽獨創的 SPO 技術和數字觸發系統，觸發靈敏度高且抖動小。256 級輝度和色溫顯示，使波形更加清晰直觀，便于用戶觀察和分析。高達 400,000wfm/s 的波形刷新率，能夠輕松捕獲異常波形，為故障排查提供有力支持。無論是間歇性的信號干擾，還是偶發的信號畸變，都能被及時發現和記錄。
SDS1104X-U 標配多種串行協議解碼功能，涵蓋 IIC、SPI、UART、CAN、LIN 等常見協議。這一功能在嵌入式系統開發、汽車電子測試等領域具有重要價值。在調試包含多種串行通信接口的電路板時，工程師無需額外購買選件，就能直接對信號進行解碼分析，通過示波器界面同時查看波形與數據，解碼信息以列表形式呈現并支持存儲導出，方便后續深入研究和報告撰寫。
在測量和數學運算方面，SDS1104X-U 功能豐富。它支持 38 種自動測量功能，包括對信號的頻率、周期、幅值等參數的測量，還支持測量統計、Zoom 測量、Gating 測量、Math 測量、History 測量、Ref 測量等多種測量模式。同時，具備加、減、乘、除、積分、微分、平方根等波形運算功能，以及 128k 點 FFT 運算功能，可對信號進行頻域分析，幫助用戶從不同角度深入了解信號特性。在分析復雜的混合信號時，這些功能能夠快速準確地提取關鍵信息，為電路優化提供數據支持。
SDS1104X-U 具備強大的調試分析能力。事件搜索和導航功能可幫助用戶快速定位感興趣的事件，節省大量查找時間。歷史模式和順序模式相結合，能夠完整記錄信號變化過程，讓異常信號無處遁形?；谟布?Pass/Fail 模式適用于長期監測信號，在產品質量檢測環節，可設定信號標準范圍，實時判斷信號是否合格，保障產品質量的穩定性。
在標配附件方面，SDS1104X-U 提供了實用的配件。PP510 無源探頭，帶寬為 100MHz，具備 1X/10X 衰減比，能滿足常見信號的測量需求；USB 數據線方便儀器與 PC 通信，結合 PC 端的 NI-VISA 驅動，可實現數據傳輸和遠程控制；電源線符合不同國家的標準，滿足全球用戶的使用需求；快速指南幫助用戶快速上手，了解示波器的基本操作和功能。此外，用戶還可根據實際測試需求，選配如 CPL5100 電流探頭等多種附件，進一步拓展示波器的應用場景。
鼎陽科技還為 SDS1104X-U 提供了持續的軟件和固件升級服務。通過不斷更新，增加新功能、優化性能并修復潛在問題，使示波器能夠適應不斷變化的測試需求。例如，支持 EasyScopeX 軟件，為用戶帶來更便捷的操作體驗和更強大的數據處理能力。
與市場上同類型產品相比，SDS1104X-U 在功能和性能上具有較強的競爭力。其豐富的功能、出色的信號捕獲能力和高性價比，使其成為眾多用戶的理想選擇。在教育領域，它可用于電子相關課程的實驗教學，幫助學生更好地理解電路原理和信號特性；在工業生產中，能滿足生產線的快速檢測和故障排查需求；在電子研發部門，更是工程師們進行電路設計和優化的得力助手。
鼎陽 SDS1104X-U 數字示波器憑借其多方面的優勢，為多通道測試提供了可靠的解決方案。隨著電子技術的不斷發展，相信它將持續優化升級，為用戶帶來更優質的使用體驗。
