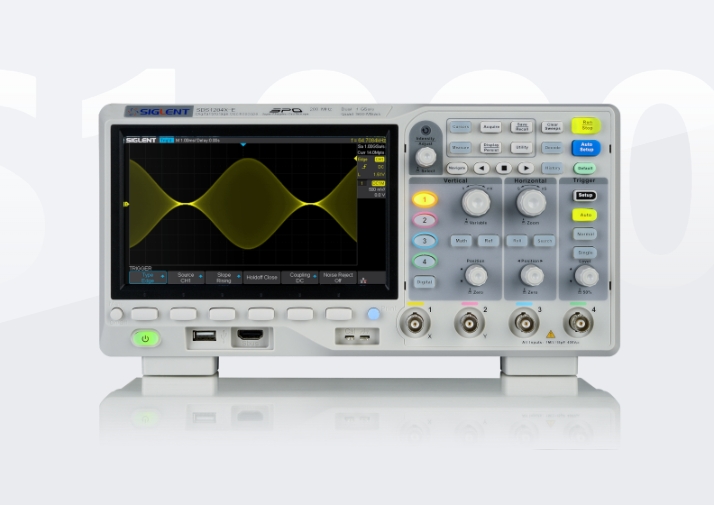

SDS1000X-E 系列提供 70MHz 至 200MHz 的帶寬選擇，配合 1GSa/s 的采樣率，能夠精準捕獲常見電子信號的細節，滿足多種測試場景的需求。在電子電路實驗中，無論是低頻的電源信號，還是高頻的數字信號，該系列示波器都能穩定工作，確保測試結果的準確性。其具備的 14Mpts 存儲深度，能深入查看波形細節，而 400,000wfm/s 的波形刷新率，讓異常波形無處遁形，即使是偶發的信號變化也能被輕松捕捉。
該系列示波器采用鼎陽獨創的 SPO 技術和數字觸發系統，觸發靈敏度高、抖動小，結合 256 級輝度和色溫顯示，使波形顯示更加清晰。在調試復雜電路時，用戶可以更直觀地觀察波形特征，快速定位問題所在。而且，其標配 IIC/SPI/UART/CAN/LIN 串行觸發和解碼功能，市面上多數示波器需額外購買選件才能實現的功能，在 SDS1000X-E 系列中免費開放。這一優勢在嵌入式系統開發、汽車電子測試等涉及串行通信的領域中尤為突出，工程師無需額外付費就能進行高效的信號分析。
SDS1000X-E 系列在數據分析處理方面實現了重大變革。它支持 14M 全采樣點測量，測量精度與采樣精度相同，確保信號不失真；增配協處理器進行 14M 全采樣點運算，運算速度更快。1M 點 FFT 運算支持 Peaks、Markers，F(xiàn)FT 點數可選，還具備 Zoom、Gating、Math 測量和統計功能，支持 38 種自動測量功能，硬件加速運算讓用戶操作體驗更加流暢。在分析信號的頻率成分、測量信號的各種參數時，這些功能能夠幫助用戶快速獲取準確的數據，提升工作效率。
對于 4 通道系列的 SDS1000X-E 示波器，還具備電源環路響應分析 / 波特圖功能。在電源設計中，穩定性是關鍵指標，以往需要價格高昂的頻率響應分析儀來測量，而鼎陽提供了經濟實惠的解決方案。通過 SDS1000X-E 示波器和信號源配合標配的免費 Bode Plot Ⅱ 軟件，就能實現電源環路測量。其全新開發的波特圖測量核心，具有更高的測量靈敏度和精度；可變激勵掃描模式適用于各種復雜測試場景；人性化的 UI 設計讓參數設置更加便捷；列表和游標測量功能使分析結果更加直觀。這一功能為電源工程師在設計和優化電源電路時提供了有力的工具。
該系列示波器還具備強大的調試分析能力。事件搜索和導航功能可快速定位感興趣的事件；MSO 邏輯分析儀集成（4 通道系列選配），使其成為混合信號分析的利器；歷史模式和順序模式結合，能有效捕捉異常信號；基于硬件的 Pass/Fail 模式適用于長期監測信號。在電子產品的質量檢測環節，這些功能可以幫助檢測人員及時發現信號異常，保障產品質量。
SDS1000X-E 系列支持通過 Web 網頁進行遠程控制。內嵌的 Web Server 讓用戶無需安裝驅動軟件和上位機軟件，使用瀏覽器即可對儀器進行遠程操作、觀察波形和獲取測量結果。它支持 PC 和手機兩種風格的網頁布局，在手機上也能輕松完成控制和觀察，滿足了高壓、高溫等特殊環境下的測試需求。
與市場上的競品 Keysight DSOX900G、Tektronix TBS2000 相比，SDS1000X-E 系列在多個方面具有優勢。它的最高波形捕獲率達到 400,000wfm/s，遠超 Keysight DSOX900G 的 50,000wfm/s，且具備競品不支持的歷史波形記錄及分析功能；在 FFT 數據處理方面，1Mpts 的數據處理能力優于 Keysight DSOX900G 的 64kpts；價格上更具競爭力，起售價僅 3480 元。
在標配附件方面，SDS1000X-E 系列提供了 USB 數據線、電源線和快速指南，方便用戶快速上手。同時，用戶還可根據實際需求選配高壓探頭、差分探頭、電流探頭、USB 任意波形發生器、邏輯探頭等多種附件，以及 SDS1X-E-RMK 機柜安裝套件、便攜軟包 BAG-S1 等，進一步拓展示波器的功能和使用場景。
