通信行業：從 “網絡建設” 到 “應用創新”

·5G 基站測試：單站需頻譜儀（測雜散）、功率計（測發射功率）、天饋線測試儀（測駐波比），單機價值量超 20 萬元，總需求超 580 億元；

·6G 預研：太赫茲頻段（100-300GHz）測試催生對量子級聯激光器（QCL）、熱電子測輻射熱計的需求，國內中電科 13 所已推出 220GHz 測試模塊。

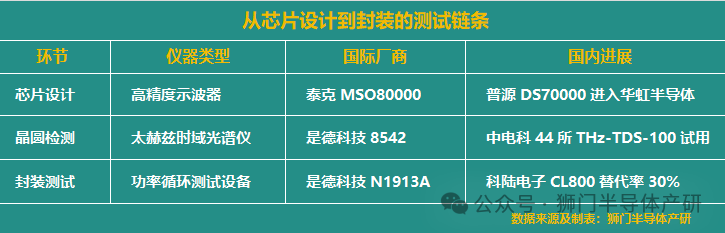

（2）半導體行業：從設計到封裝的測試鏈條

（3）汽車電子：“電動化 + 智能化” 雙輪驅動

·三電系統：電機控制器 EMC 測試需 300MHz 以上示波器，比亞迪采購普源精電 DS60000 系列（4GHz）替代泰克 MSO6B；

·自動駕駛：激光雷達測試需納秒級脈沖發生器，是德科技 81160A 占據 90% 市場，國內同惠電子 TH1933A（精度 ±0.5%）進入禾賽科技供應鏈。

（4）國防軍工：自主可控的 “最高優先級”

·微波毫米波測試：軍工場景需 26.5-40GHz（K 波段）、40-60GHz（Ka 波段）儀器，中電科 41 所 AV3621D 實現 67GHz 全頻段覆蓋，打破是德科技 N5247B 壟斷；

·航天測控：衛星載荷測試需相噪＜-135dBc/Hz@10kHz 的信號源，航天科工 23 所產品指標達 - 132dBc/Hz，滿足北斗三號組網需求。

三、技術壁壘與國產化路徑

1. 高端儀器四大核心壁壘

（1）芯片自主化：從 “進口替代” 到 “架構創新”

·專用ASIC芯片：高端示波器需定制化 ADC+FPGA 架構，如是德科技采用 28nm 工藝制造的 Infinium ASIC，集成 12 億晶體管，國內受限于 14nm 以下工藝封鎖，普源精電通過 Chiplet 技術（拼接 4 顆 14nm ADC 芯片）實現 8GHz 帶寬突破。

·射頻芯片：矢量網絡分析儀的接收機需低噪聲放大器（LNA）噪聲系數＜0.5dB，國內中電科55所 GaN 工藝 LNA 達 0.8dB，接近 ADI 的 0.4dB 水平。

（2）算法與軟件：經驗積累的 “數據護城河”

·信號處理算法：是德科技擁有 40 余年 FFT 算法優化經驗，其 InstaFFT 技術可在 1ms 內完成 1024 點運算，國內鼎陽科技同類算法耗時 3ms，差距源于實測噪聲數據庫積累（國際廠商擁有超 100 萬組實測數據，國內不足 10 萬組）；

·校準算法：羅德與施瓦茨的 “全自動誤差修正” 技術可補償 12 項系統誤差，國內同惠電子實現 8 項補償，剩余 4 項（如溫度漂移、非線性失真）依賴人工校準。

（3）校準體系：從 “計量認證” 到 “國際互認”

·國際計量標準：美國 NIST、德國 PTB 的校準實驗室覆蓋直流至 110GHz 頻段，不確定度達 ±0.01%；國內中國計量科學研究院（NIM）在 67GHz 以下頻段通過 ILAC 互認，110GHz 以上仍需送樣至 NIST；

·企業自建校準鏈：是德科技全球布局 23 個校準中心，可提供 ISO 17025 認證報告，普源精電在蘇州、西安建立區域校準中心，覆蓋國內 80% 客戶需求，認證周期縮短 50%。

（4）材料工藝：微米級精度的 “制造玄學”

·微波組件焊接：是德科技采用激光釬焊技術（精度 ±2μm）焊接 K 型連接器，國內手工焊接精度 ±5μm，導致 20GHz 以上頻段駐波比惡化 0.1；

·熱設計：高端儀器需在 - 40℃~85℃溫度范圍內保持精度 ±0.5%，羅德與施瓦茨通過微通道液冷技術將芯片結溫波動控制在 ±1℃，國內企業采用風冷方案，結溫波動 ±3℃。

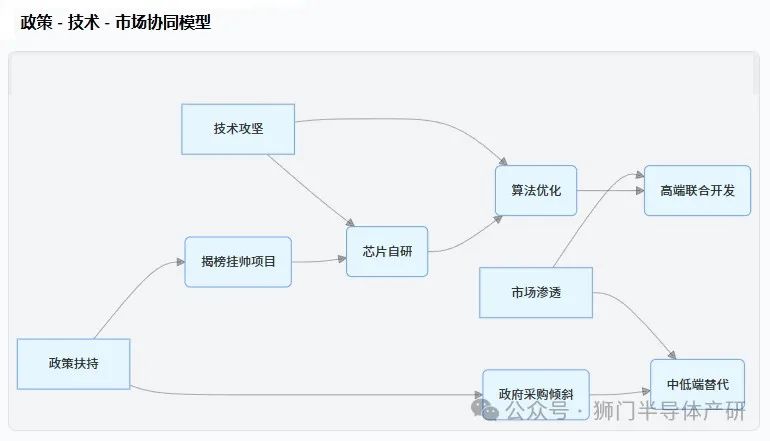

2. 國產替代 “三維突破路徑”

（1）政策賦能：從 “資金補貼” 到 “生態構建”

·專項支持：工信部 “揭榜掛帥” 項目對 28nm 以下芯片測試儀器給予最高 5000 萬元研發補貼；
