作者丨鼎陽科技 陳嘉明
01 引言
電子負載的CC模式下，可以調節電流的上升下降斜率，在開關電源中同樣也存在電源上升下降斜率的設置項。那么，如何驗證電流的上升下降斜率是否得到了調節？相關設置項的調節反映到電流上又是怎樣的？
使用直流電源和電子負載組成的系統，并用示波器與電流探頭對其中的電流進行測試時，調節電子負載中電流的上升下降斜率，但觀測到的電流上升時間并未有明顯的變化。
讓我們在實際測試中驗證相關情況的產生原因，以及如何才能正確觀察并測量到電子負載和開關電源中設置的上升下降斜率。
02 實驗驗證
這里使用鼎陽科技寬范圍可編程直流開關電源SPS5081X和高性能可編程電子負載SDL1030X來進行驗證。
先來驗證一下SPS5081X的電流上升時間，在直流電源中設定電壓為9V，電流為1.5A，在電子負載中設定為CR模式，電阻值設置為5Ω，電流探頭使用CP6500，檔位為0.1V/A，可以觀察到流經的電流大致為1.5A，環境的搭建和示波器的顯示如下所示 ：

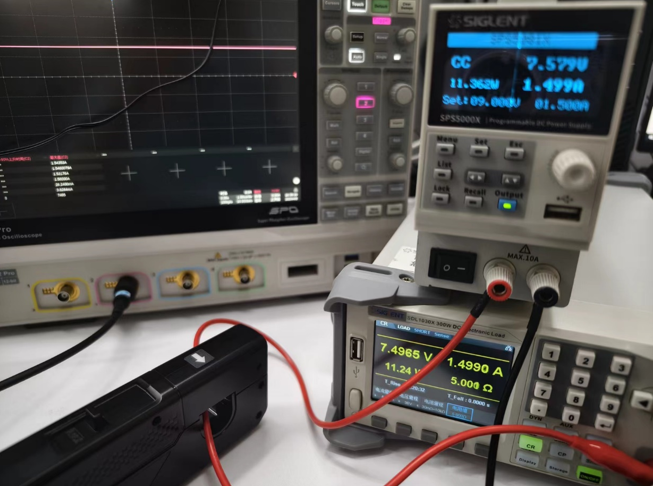

測試環境

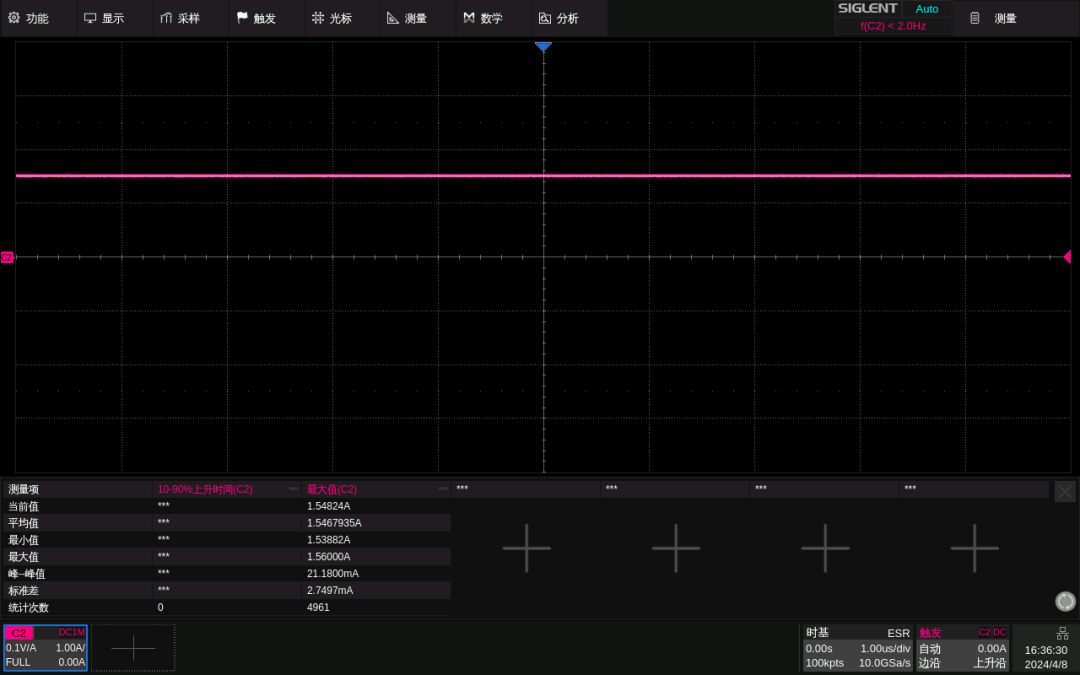

示波器測得電流大小
首先在整個系統中由示波器通過電流探頭對電流進行測量。在直流電源與電子負載的連接線上已有穩定的直流電流，此時若是用電流探頭直接進行測量，無法得到電流的上升時間與速率，只能通過調節觸發方式并在電流生成的那一刻進行觸發，才能觀測到電流的上升時間。
此時我們選擇開關SPS5081X的output來捕獲電流出現并跳變那一刻的波形，將SPS5081X中的Irise設置為30A/s，將Priority mode設置為由Slew value控制，在此設置下1.5A的電流理論上將耗時50ms，這里通過開啟電源的output來捕獲其上升時間，測得的上升時間為43ms。

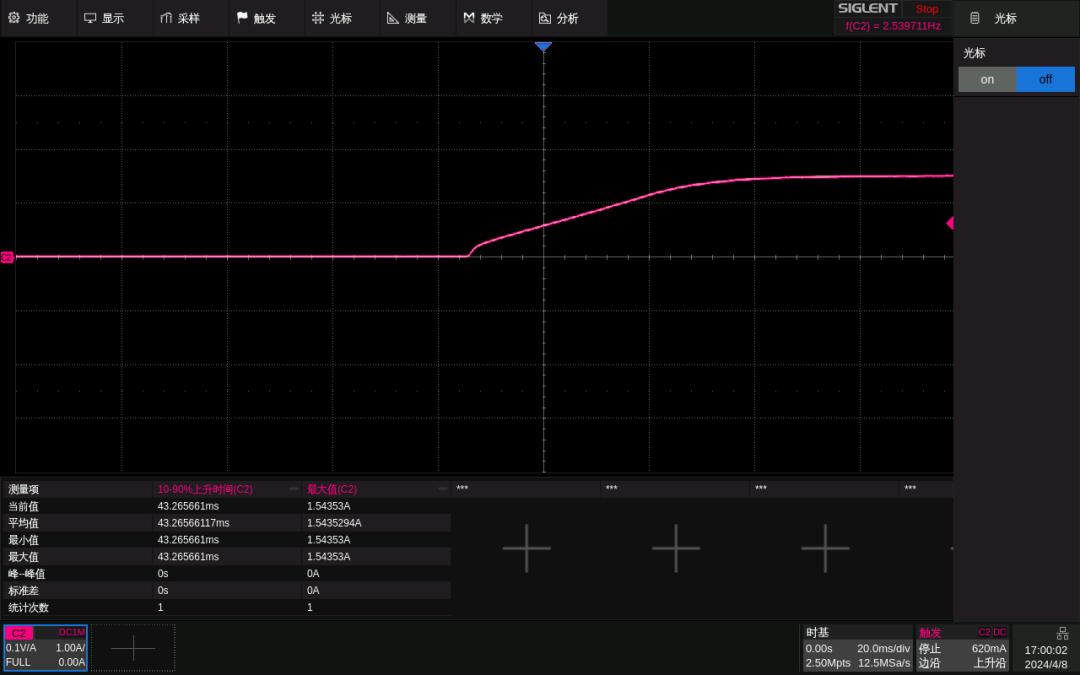

電源Slew value設定30A/s下測得的上升時間

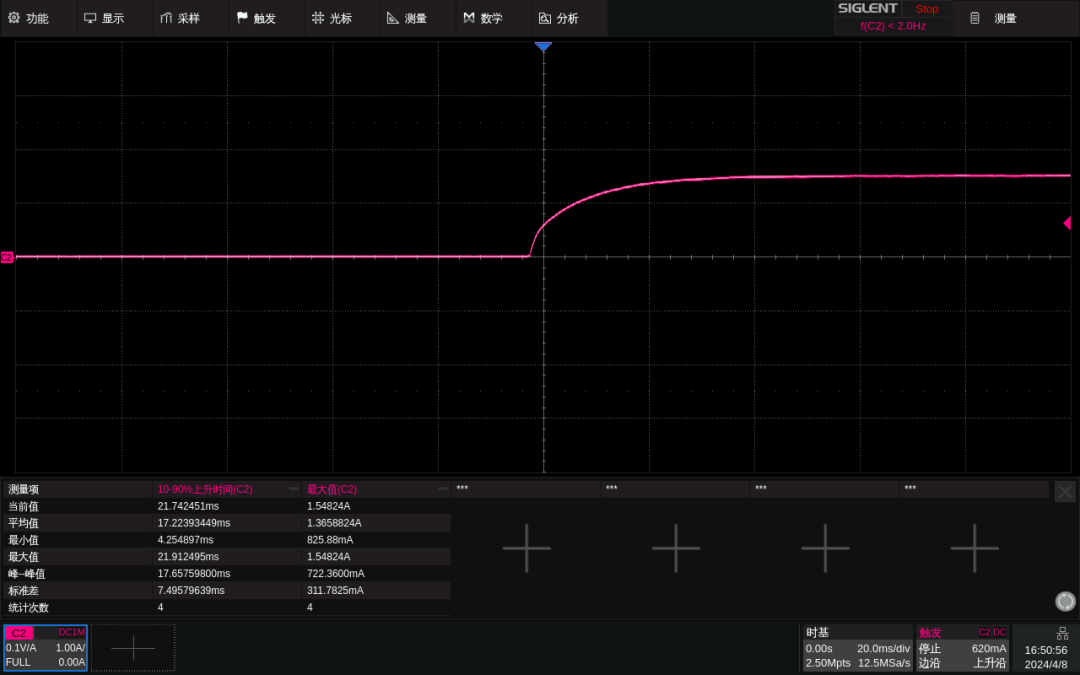

其中，若是使用Priority mode為High Speed，測得的上升時間為21ms左右，結果如下所示：
電源Priority mode為High Speed下測得的上升時間
現在把電源的Irise設置為0.1A/s再次進行測試，理論上有著15s的上升時間，測得的結果與理論值相近，如下所示：

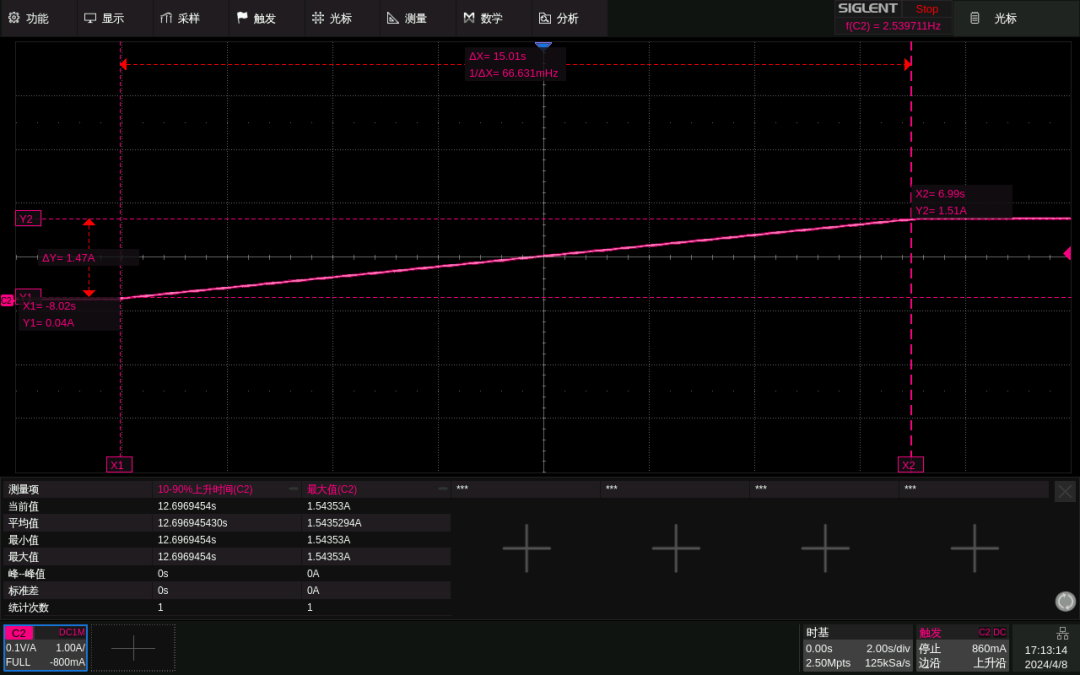

電源Slew value設定0.1A/s下測得的上升時間
將SPS5081X和SDL1030X都設定為CC模式且電流為1.5A，其中直流電源的priority mode為High Speed，電子負載SDL1030X的電流上升斜率分別設置為0.5A/us和0.01A/us，和剛才一樣，打開電源的output，示波器進行single觸發來捕獲電流的上升時間，進行測試后得到測試結果如圖所示：
電子負載SDL1030X的電流上升斜率設置為0.5A/us

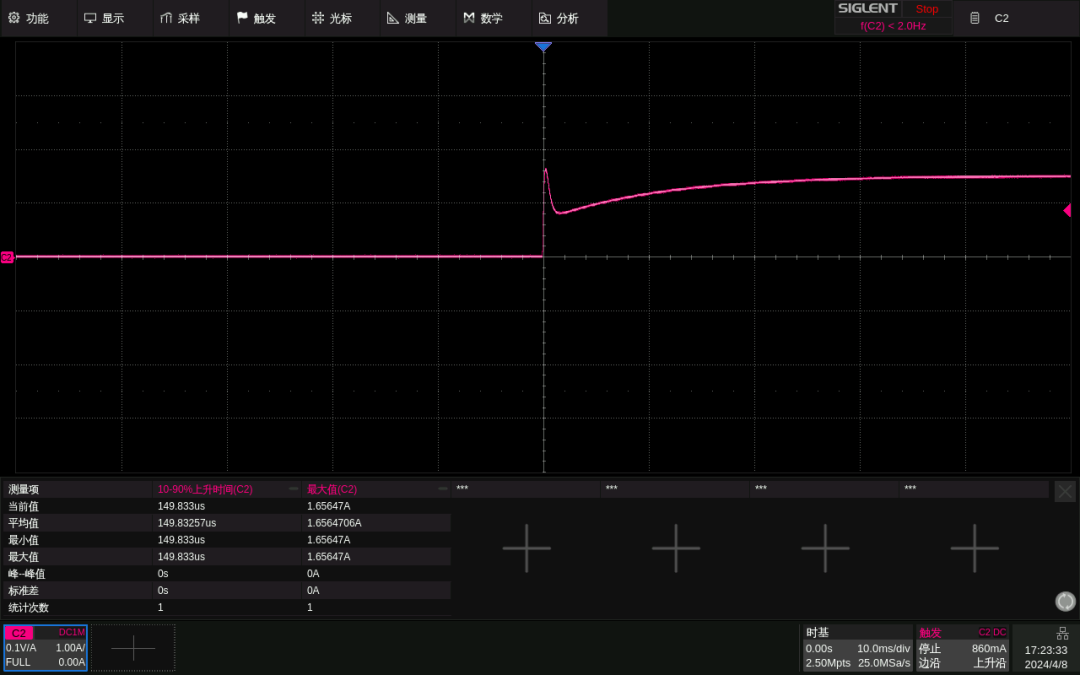

電子負載SDL1030X的電流上升斜率設置為0.01A/us
此時觀察到兩者的上升時間并沒有太大的差別，不考慮電流瞬間的峰值，兩者都是在20ms左右到達的最大電流值。
再分別計算下理論上兩者上升所需要花費的時間，假設是1.5A的電流，在0.5A/us下3us便可以達到最大值；在0.01A/us下，150us可以達到最大值。但實際表現出的上升時間卻是在幾十毫秒級別的，如果想要驗證電子負載可調節電流的上升斜率這一指標似乎無法驗證出來，5A電流量程內電流可調的最大上升斜率和最小上升斜率都沒有顯示出區別。
為什么會出現以上情況？可以注意兩者20ms左右到達的最大電流值，而在直流電源為High speed模式下，電子負載為CR模式時，此時的上升時間也大約在20ms。兩者結果沒有明顯區別可能是因?yàn)闇y出來的并不是電子負載可調的電流上升斜率，而是測到了直流電源的上升時間。
根據剛才的計算，在0.01A/us的斜率下，電子負載在1.5A電流下表現出的上升時間也有150us的理論值，是遠遠小于直流電源上升時間20ms的，理論上有著很高的上升速率。但受制于使用的電源的上升時間，電子負載的上升速率跟隨著電源的上升速率，這才看不出調節電子負載CC模式下的上升斜率造成的變化。
而在剛才的實驗中，Priority mode為High speed下的直流電源上升速率已經是最快的了，為了驗證電子負載的上升速率是不是跟隨了直流電源的上升速率，可以將模式改為Slew value然后更改Irise的數值，觀察示波器捕獲到的波形上升時間。
調節電子負載CC模式下的上升斜率，同樣分別使用0.5A/us和0.01A/us，直流電源的Priority mode設為Slew value，Slew value中Irise設置為30A/s，此時的測量結果如下：
電子負載上升斜率為0.5A/us，直流電源Irise為30A/s

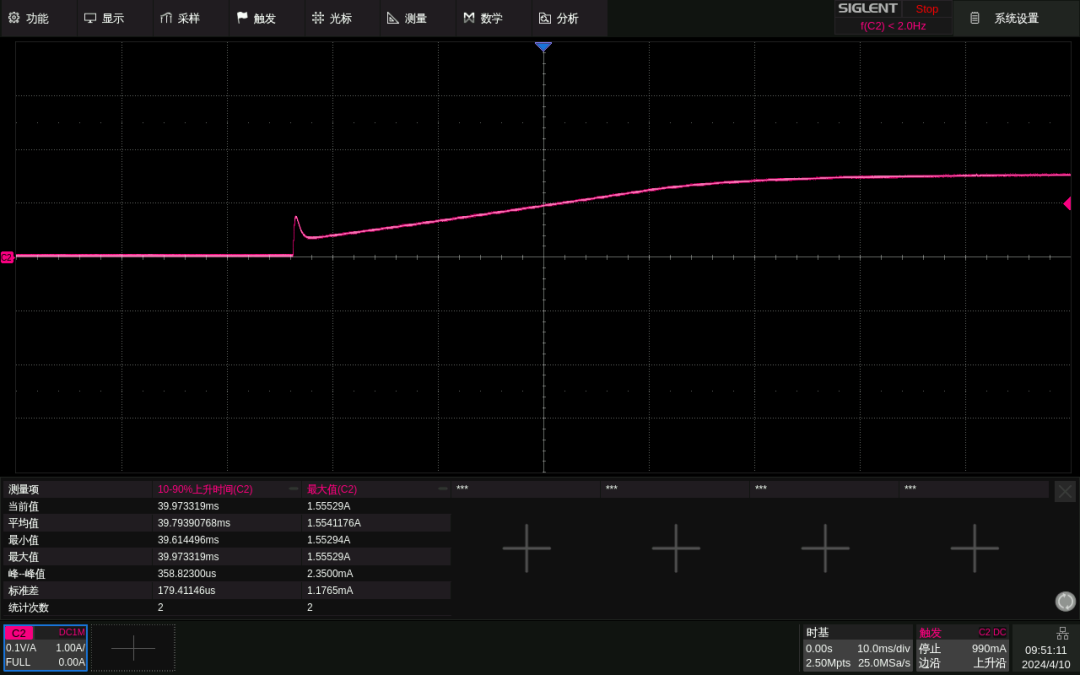

電子負載上升斜率為0.01A/us，直流電源Irise為30A/s
同樣的，兩者的測量結果相差不大，測量出來的上升時間均在40ms附近，但能看出與直流電源采用High speed下相比上升時間變慢了。
此時測得的上升時間與電子負載在CR模式下，測直流電源Slew value為30A/s時的上升時間相近，這也驗證了剛才的猜想，即電子負載上升斜率調節后未能體現出來是被直流電源的上升時間所限制了。
同時目前在直流電源與電子負載（以SPS5081X和SDL1030X為例）中存在如下指標：

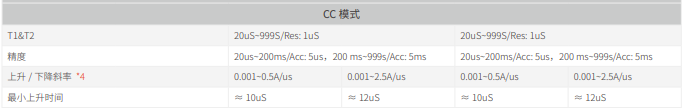

電子負載CC模式上升斜率指標
直流電源Slew value可調指標
根據測量結果，直流電源在Priority mode為High speed下有著最快的上升時間，大約為20ms。此時如果采用電子負載最低的上升時間0.001A/us，電流大小仍保持1.5A需要1.5ms，若要突出電子負載的上升時間則需要大于20ms，需要看到電子負載0.001A/us和0.002A/us上升斜率的變化都最少需要40A的電流，此時上升時間大于直流電源的上升時間，不會再受到直流電源上升時間的限制。
此時通過開啟直流電源的output，示波器進行single觸發出的上升時間斜率，就是電子負載可調的上升時間斜率。
那么有沒有其他可以驗證電子負載上升斜率的方法呢？
如果更換我們產生電流的方法再去觸發，得到的結果是否會有所改變？
先前采用的是開啟直流電源的output，緊接著示波器去觸發捕獲波形的方法，這樣生成的電流會受到直流電源本身上升時間的影響。如果我們先開啟直流電源，讓其電流維持恒定，然后通過開啟電子負載的，電子負載根據其設置的電流上升速率，改變load值，讓電流逐漸升高并維持恒定，此時的電流升高速率是由電子負載主導的。
同樣的測試條件，先調節電子負載上升斜率至0.5A/us，CC模式下電流值為1.5A，直流電源電流大小維持1.5A。在電子負載上升斜率分別為0.5A/us、0.2A/us和0.1A/us下進行測試，得到的卻是相似的結果，不同斜率下測試結果如圖所示：

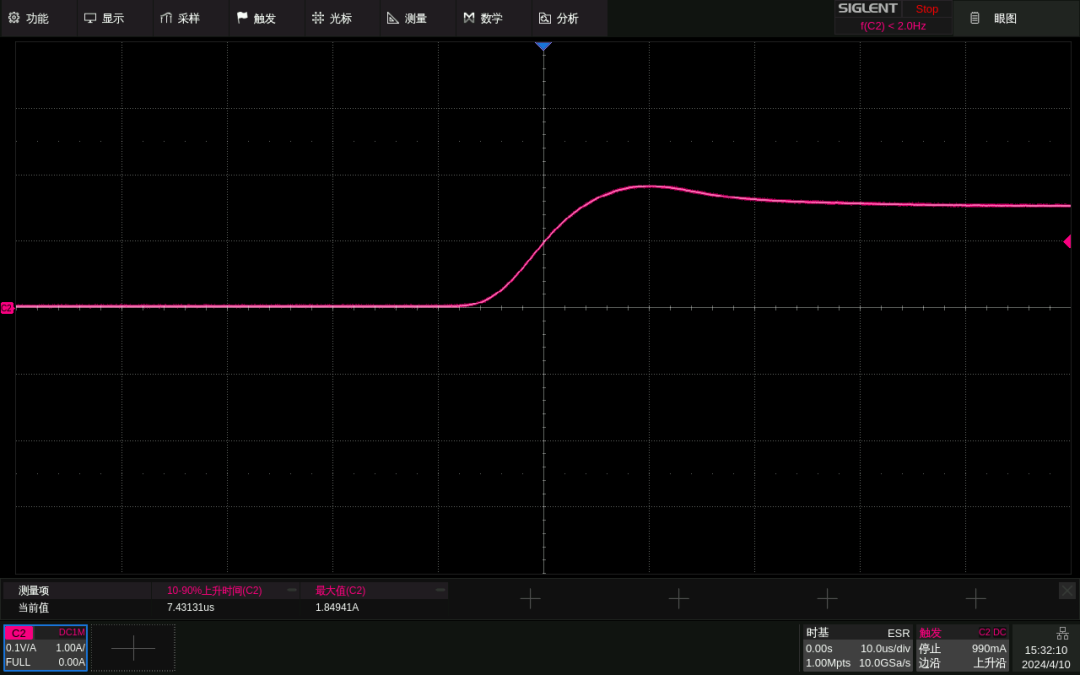

電子負載上升斜率為0.5A/us
電子負載上升斜率為0.2A/us
電子負載上升斜率為0.1A/us
將電子負載的上升斜率從0.5A/us向下調整，此時看不出電子負載對電流上升斜率的影響，可以看到電流產生瞬間是高出我們設定值1.5A的，然后緩慢回落回到1.5A附近的位置，可以觀察到的上升斜率均為產生過沖信號對應的上升沿，電子負載可能并沒有進行控制。
當我們繼續向下調整電子負載上升斜率時，測試到的電流波形有了明顯的變化。在電子負載的上升斜率為0.005A/us時，波形產生瞬間并不會超過1.5A，隨后會以一個相對固定的斜率上升至1.5A，如下圖所示：

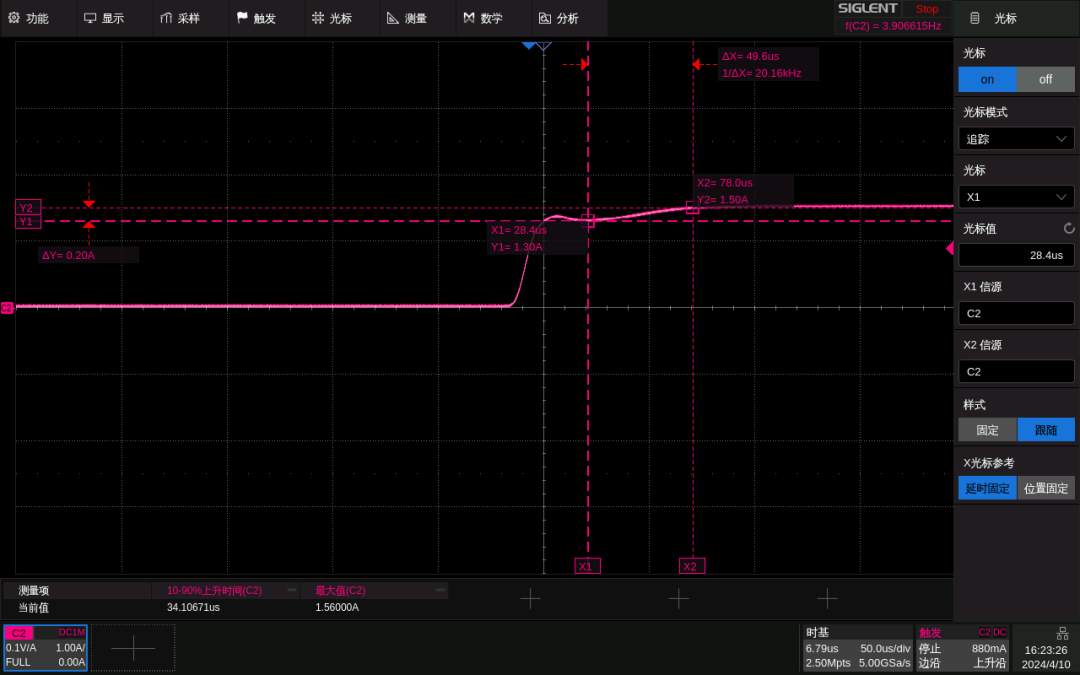

電子負載上升斜率為0.005A/us
此時可以觀察到，電流上升并回落至1.3A，并以相對固定的斜率上升至1.5A，我們利用光標測量這一段的斜率，計算出來的結果大致為0.004A/us，比較接近我們的設定值0.005A/us了。
繼續降低我們電子負載的上升斜率，分別測試了上升斜率0.004A/us和0.003A/us時的電流上升情況，如下圖所示：

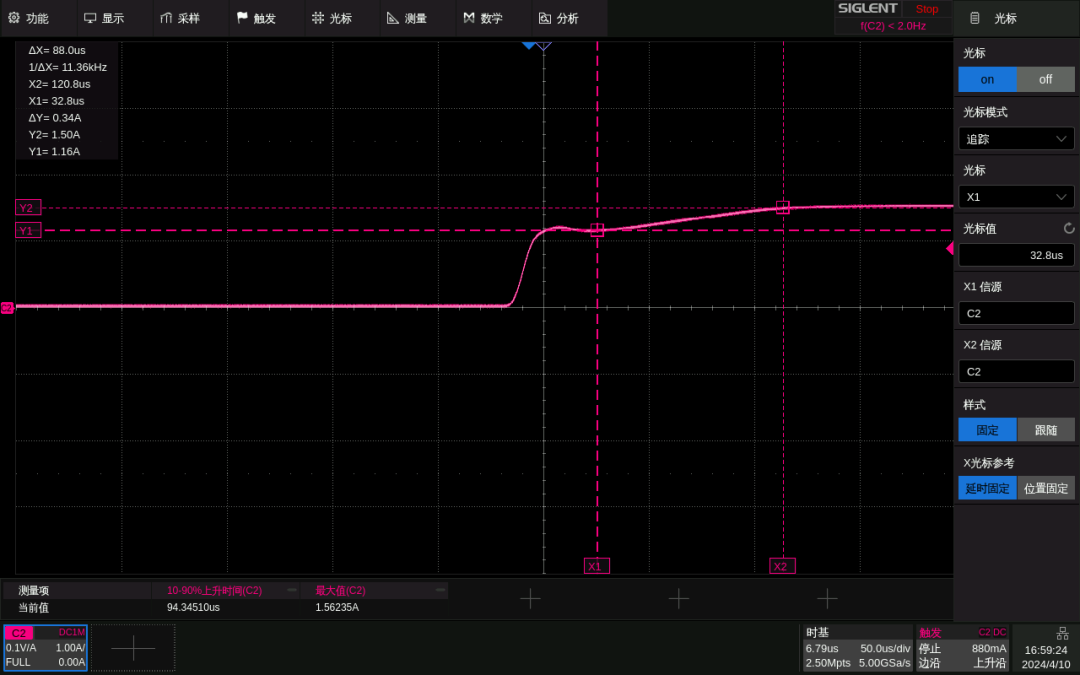

電子負載上升斜率為0.004A/us
電子負載上升斜率為0.003A/us

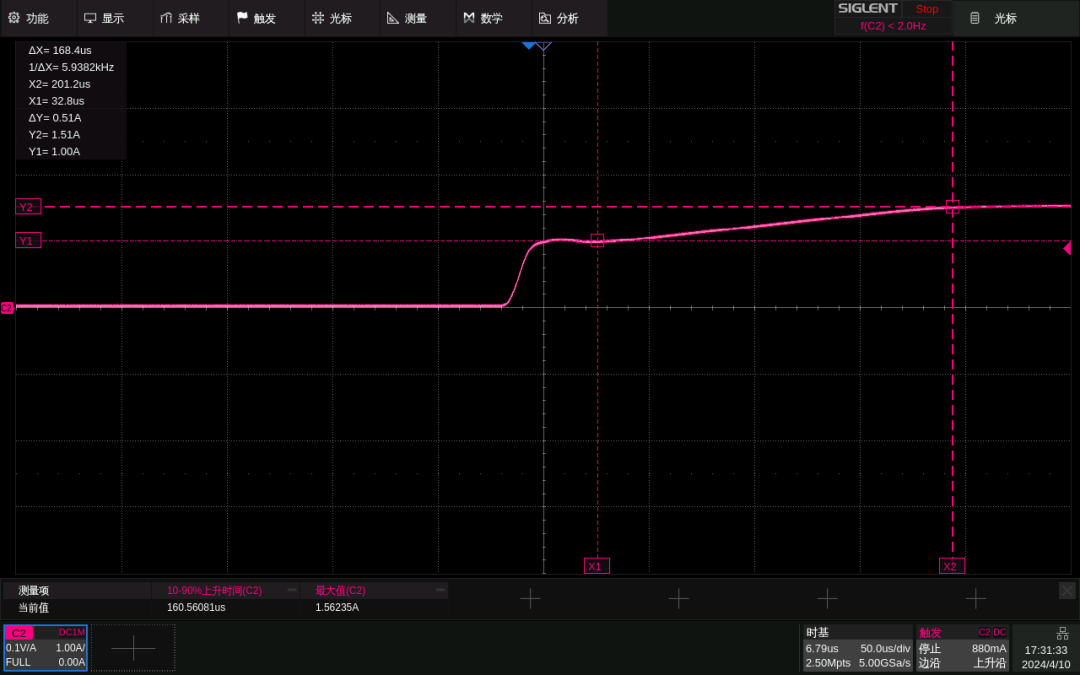

在電子負載上升斜率為0.004A/us時計算從1.16A到1.5A的上升斜率，計算可得為0.00386A/us，距離設定值更近。在上升斜率為0.003A/us時從1A上升到1.5A的上升斜率為0.00303，此時已經能看到電子負載上升斜率改變帶來的變化了，兩者斜率有了明顯的區別且都與設定值相近，可以確認此時測到的就是電子負載可以改變的上升斜率。
03 總結
經過實驗驗證產生如下結論：
搭建了開關電源與電子負載的測試系統后，要明確自己要測量的對象再進行測試。若測試的是電源中電流的上升斜率，則在電源開啟時刻進行電流信號的捕獲，若測試的是電子負載的電流上升斜率，則需要在有穩定輸入電流的情況下，開啟電子負載，并觀察電流的變化過程。
同時要了解測試系統中各儀器的指標，如電源的上升時間是否會對電子負載直流上升斜率的測量造成影響，充分了解測試系統后才能更好地開展測試。
