如何確定時基
假如要測量的波特率為9600, 則每一比特位的時間為：1/9600 ≈ 104 μs，一般示波器橫向上每個大格子里5個小格子，要想看清一比特位一般需要一個小格子就夠了，則時基為：104 μs * 5 = 520 μs, 也就是說時基要500 μs。
注意：測量時選擇的耦合方式為直流，邊沿類型為下降沿，所測串口的電平為TTL 電平，該電平的串口在不傳輸數據時電平為高，靠拉低判斷起始位。

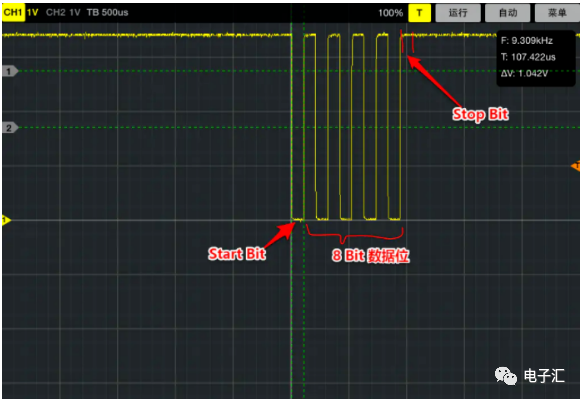

下圖是測9600波特率，所發數據為055:
所用示波器為 漢泰的 IDSO1070。從光標測量可以看出AB之間的時間為107.422 μs，和計算的104 μs 差不多。

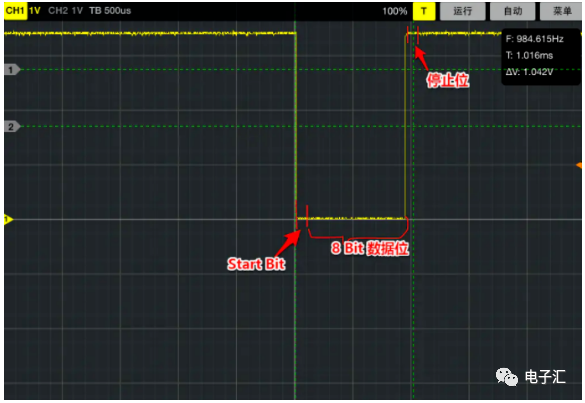

下圖為波特率9600，所發數據為000， 因為數據位全部是0，所以看到一直是低電平:
如何用示波器測串口波特率
前提：需要能從信號中找出一個比特位位來。
已知發送數據位055020000, 055 的2進制位為10101010。

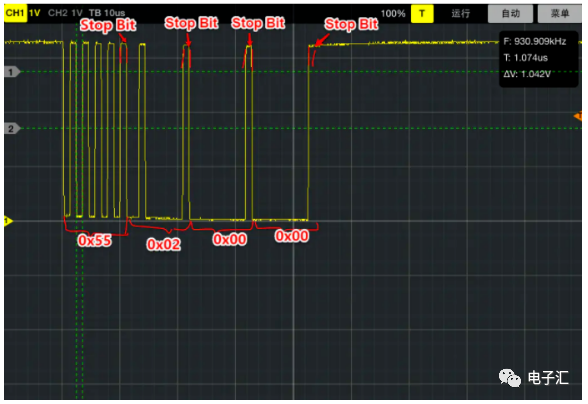

如圖任意選取一比特位，用光標測量可得，時間為:1.074us, 頻率位:930.909kHZ, 最接近的波特率為：921600, 所以所測信號的波特率為926100。
