在無線世界中，射頻組件測試的需求是將產品推向市場的關鍵因素之一。設備越來越小，包含的組件越來越復雜。運用阻抗(或?qū)Ъ{)和反射/傳輸參數的理論知識，可以使射頻設備的性能達到最佳。濾波器、諧振器等射頻元件所用到的電容和電感值可以通過理論計算來獲得，借助仿真軟件微調元件的屬性值來優化整體設計，但是最終射頻元件的性能還需要通過實際測量來評估。
相比于標量網絡分析儀來說，矢量網絡分析儀（VNA）不僅可以測量幅度和頻率等標量信息，還可以測試相位等更加全面的系統特征值。
矢量網絡分析儀（VNA）是用來評估及測試射頻元件性能的重要設備，其測試結果以矢量（復數）形式表征。矢量網絡分析以反射[S11]和傳輸[S21]因子組成散射矩陣，并可以通過相位信息對線纜故障位置進行精確計算。
RIGOL的RSA5000N和RSA3000N（以下稱RSAxN）系列VNA解決方案可以執行三種不同的測量：反射[S11]、傳輸[S21]和故障點距離[DTF]測量。通過切換測試模式，工程師可以輕松地獲取被測物（DUT）的頻率響應、相位、SWR（駐波比）等信息，并且可以得到依據DUT特性繪制的Smith圓圖和極坐標圓圖。
一、S11測量
反射測量是確定復雜系統(如無線通信系統)性能的關鍵，反射系數指反射波電壓與入射波電壓的比值。進行反射測量最優的方式之一是Smith圓圖，因?yàn)樗畔⒆疃啵热?
? 復阻抗信息、電感/容抗匹配情況以及補償方式
? 復反射系數
? 電容或電感的實際影響
? 頻率范圍的影響及頻率響應
? 射頻組件的Q因子
在RSAxN中，史密斯圓圖可以顯示阻抗或?qū)Ъ{圓圖。圖1是一個通用的Smith圓圖。“通用”是指它可以用于每個系統阻抗。但最終實際復阻抗的計算須在測量完成后進行。在RSAxN中，可以通過標記和測量阻抗值來表征轉換后的值。
Smith圓圖和極坐標圖是分析特定頻段上復阻抗和反射系數的有效工具，其主要目的是做高頻電路的阻抗匹配。阻抗表示電路對電信號的阻礙能力，由矢量（復數）表征：實部表示電阻值，虛部表示電抗值（包括容抗和感抗）。在Smith圓圖中，上半部分表示電路偏感性，即虛部是正值；下半部分表示電路偏容性，即虛部是負值；中間的水平分界線表示電路為純阻性，即阻抗的虛部為0，最左側為短路點（阻抗為0），最右側為開路點（阻抗為無窮大），正中心是阻抗匹配點，此時電路處于最佳狀態。

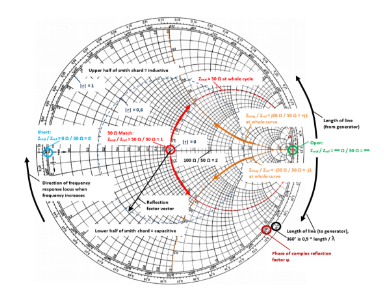

圖1: 阻抗區域的Smith圓圖概述，以50 Ω為例
如下，以對50歐網絡的輸入端口測試為例，Smith圓圖可以顯示復數網絡中不同的可能性。

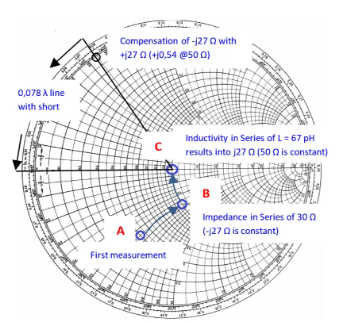

圖2：DUT中心頻率測量及阻抗匹配
如圖2，我們的實測結果對應Smith圓圖的A點（First measurement）。對該端口先串聯30歐的電阻我們可以讓測試結果到達B點然后再串聯27歐的感抗，即可實現在指定頻點的50歐匹配C點。但現實問題是，27歐感抗對應的67pH電感值非常小，很難實現，且獨立的電感元件適應頻率范圍也不夠高，所以對于更高的頻率，需要使用其他方法，如微帶傳輸線，用短截線來補償-j27歐（短路短截線的長度: I = 0.078λ，開路短截線的長度: I = 0.328 λ）。對于短截線，需要介電常數來評估正確的波長。

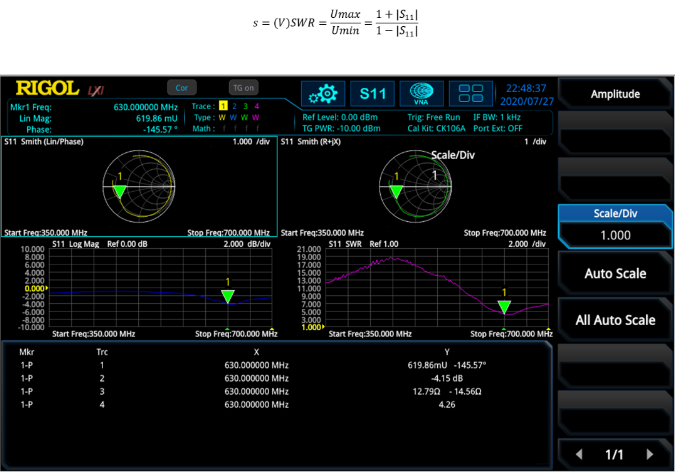

除了通過Smith圓圖來直觀進行阻抗匹配計算，VNA還可以在頻率范圍內換算成回波損耗和電壓駐波比VSWR
圖3：S11參數測量的四種顯示方式：Smith圓圖、極坐標圖、對數幅度-頻率、SWR
信號通過濾波器、放大器等組件傳輸時，都會有延時現象。如果寬帶信號經過組件，不同頻率信號的群時延不同，會引起信號的非線性變化，即導致信號失真，這不是我們所希望的結果。如果群時延在頻率范圍內是恒定的，那么所有頻率分量將有相同的相位偏差，在這種情況下，理想系統將沒有失真，群時延將是一個恒定值。

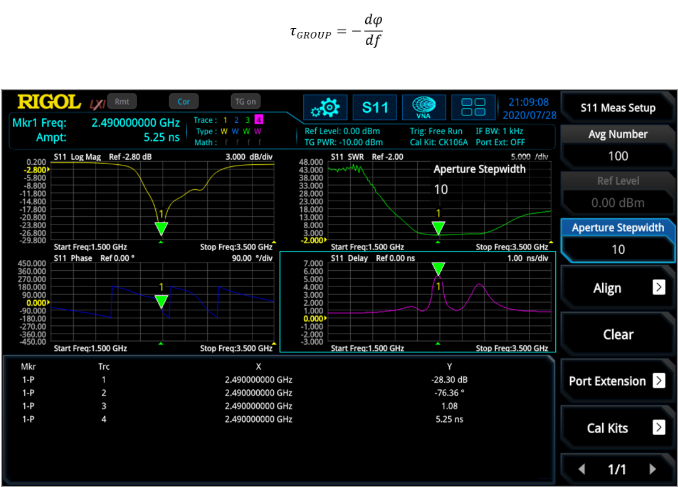

群時延計算如下：
圖4：對數幅度-頻率、SWR、相位-頻率、群時延
二、S21參數測量
S21參數可以表征在指定頻率范圍內的插入損耗，在經過一個完整的校準后可以進行高精度的測量。頻率響應的測量功能可以用于測量濾波器（見圖5）或放大器的帶寬。

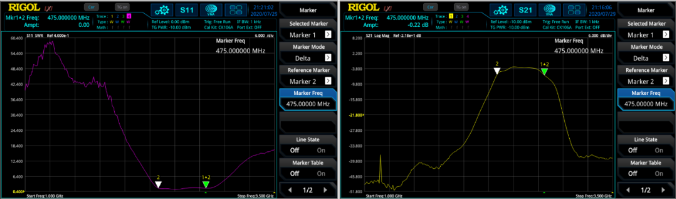

圖5：S11 SWR測量（左）、S21插入損耗（對數刻度）測量（右）
類似于S11測量，也可以用RSAxN測量S21的相位、插入損耗和群延遲（見圖6）。

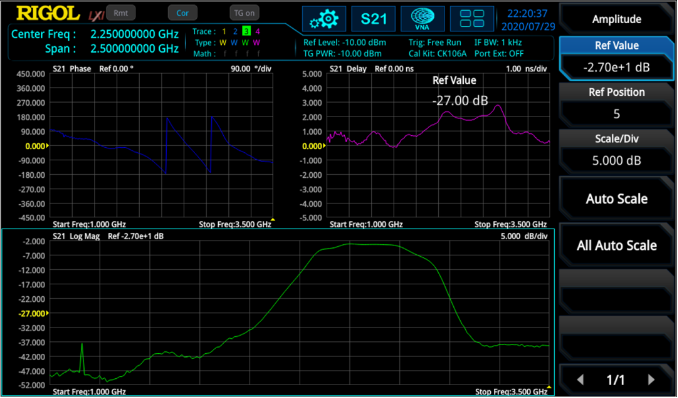

圖6：插入損耗(綠色)、相位(藍色)和群延遲 (粉色)的S21測量
三、故障點距離測量DTF
DTF是S11測量的擴展應用，是為了定位線纜故障的距離，在頻域中測量被測電纜的反射。DTF首先通過比較反射信號和跟蹤源創建的參考信號來確定頻段范圍內的反射向量，然后執行快速傅里葉逆變換（IFFT）。結合線纜模型的特征，就能夠快速確定反射傳播的距離，準確定位線纜中的故障點。為了進一步提高準確性，DTF的算法中還考慮補償了傳輸過程中發生的衰減損耗。
圖7顯示了DUT的頻率范圍(S11)和DTF測量結果(兩根線纜之間有連接器，末端匹配50 Ω)。在S11的一定頻率范圍內測量顯示時，故障點只能被粗略地捕捉。但在DTF中，很容易得到故障點的精確距離。

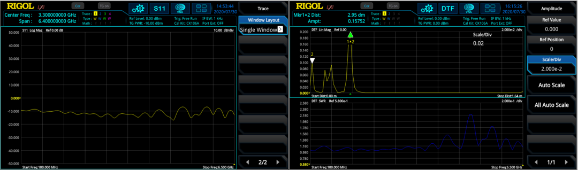

圖7：S11對數數量級（左）、相同組件的DTF時間視圖（右）
四、校準
精確測量的前提是校準。校準可以將系統誤差最小化，從而得到更準確的測量結果。
S11/DTF校準
D =方向性誤差：來自定向耦合器的非理性特性
Ms=源匹配誤差:來自VNA信號源的阻抗失配
TR= 跟蹤誤差:來自于用于信號分離器件(如定向耦合器)、混頻器和內部檢測器的元器件的頻率響應。
以下是一個單端口測量的誤差模型極其公式:

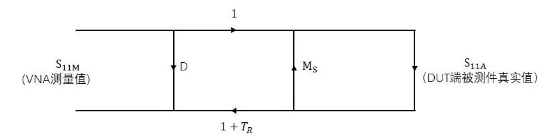

圖8：?jiǎn)味丝跍y(cè)量的誤差模型
負載校準：使用50Ω阻抗[負載]時，S11A為0，S11M = D（測量定向耦合器的方向性誤差）。VNA可將校準后的頻率范圍內的方向性誤差[D]降至最低。校準后，RSA5000N的方向性誤差約為-40dB。
短路/開路校準：從DUT的角度看，源[Ms]不匹配，這會在DUT與系統之間形成反射環路。當DUT顯示不匹配時，可以看到此誤差。此外，連接器、電纜、內部耦合器、檢測器導致頻率響應誤差[TR]。在開路（ S11A= 1）和短路（ S11A= 1）校準下，將產生兩個含有因子 Ms和 TR的方程式。
開路/負載/短路和直通校準件應該是理想的，例如短路反射系數 = 1，但實際不是。例如，開路包含雜散電容，短路則包含電感。RIGOL的校準套件CK106A（DC – 6.5 GHz）和CK106E（DC – 1.5 GHz）補償參數已經集成到RSAxN版本中，可以進行精確的校準。如果使用其它校準套件，則需要根據所使用的校準套件參數自定義。

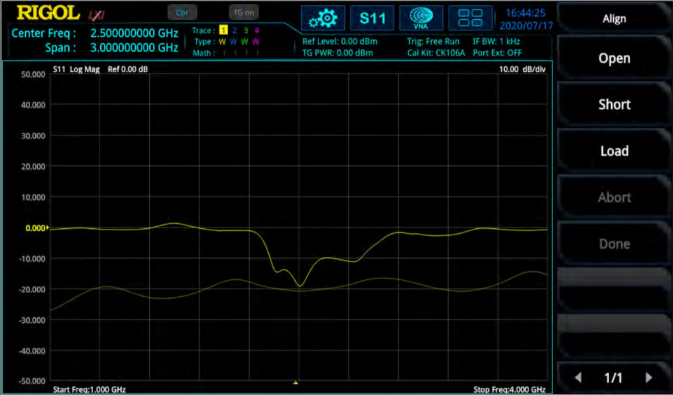

圖9：帶通濾波器的測量：端口末校準測量（細線）和直通校準后測量（粗線）
對于DTF測量，需要綜合電纜的速度因數（例如70％→0.7）和電纜損耗，以提高測量的準確性。
S21校準
對于S21(傳輸系數)測量，需要進行直通校準以獲得平坦的幅頻響應曲線。圖10顯示了校準前后的曲線。

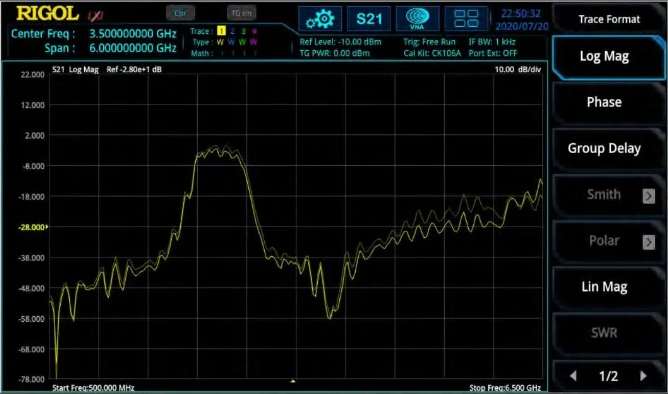

圖10：帶通濾波器的S21測量：未直通準測量（細線）和直通校準后測量（粗線）
五、總結
常規的矢量網絡分析儀價格非常昂貴，而且體積一般較大，不便于系統搭建和操作。由RIGOL研發的RSA5000N/3000N系列頻譜分析儀，搭配VNA功能模式，可以提供給您最具性價比的矢量網絡分析解決方案。我們根據您的需要，配備了高性能和經濟性兩款設備，為您最大可能的優化成本配置，供您在技術研究、生產制造、教育教學等多種途徑中靈活選擇。

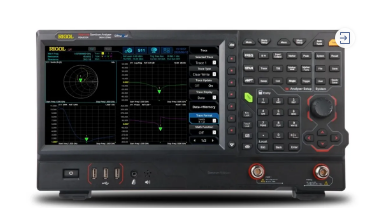

RSA5032N頻譜分析儀
