信號完整性測試的手段有很多，主要的一些手段有波形測試、眼圖測試、抖動測試等,目前應用比較廣泛的信號完整性測試手段應該是波形測試,即——使用示波器測試波形幅度、邊沿和毛刺等,通過測試波形的參數,可以看出幅度、邊沿時間等是否滿足器件接口電平的要求,有沒有存在信號毛刺等。

信號完整性的測試手段主要可以分為三大類，下面對這些手段進行一些說明。

抖動測試

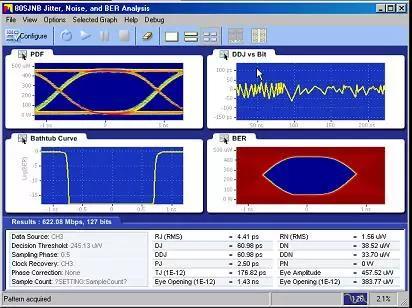

抖動測試現在越來越受到重視，因?yàn)閷?zhuān)用的抖動測試儀器，比如 TIA(時間間隔分析儀)、SIA3000，價格非常昂貴，使用得比較少。使用得最多是示波器加上軟件處理，如 TEK 的 TDSJIT3 軟件。通過軟件處理，分離出各個分量，比如 RJ 和 DJ，以及 DJ 中的各個分量。對于這種測試，選擇的示波器，長存儲和高速采樣是必要條件，比如 2M 以上的存儲器，20GSa/s 的采樣速率。不過目前抖動測試，各個公司的解決方案得到結果還有相當差異，還沒有哪個是權威或者行業標準。

波形測試

首先是要求主機和探頭一起組成的帶寬要足夠?；旧蠝y(cè)試系統的帶寬是測試信號帶寬的 3 倍以上就可以了。實際使用中，有一些工程師隨便找一些探頭就去測試，甚至是 A 公司的探頭插到 B 公司的示波器去，這種測試很難得到準確的結果。

波形測試是信號完整性測試中最常用的手段，一般是使用示波器進行，主要測試波形幅度、邊沿和毛刺等，通過測試波形的參數，可以看出幅度、邊沿時間等是否滿足器件接口電平的要求，有沒有存在信號毛刺等。由于示波器是極為通用的儀器，幾乎所有的硬件工程師都會使用，但并不表示大家都使用得好。波形測試也要遵循一些要求，才能夠得到準確的信號。

其次要注重細節。比如測試點通常選擇放在接收器件的管腳，如果條件限制放不到上面去的，比如 BGA 封裝的器件，可以放到最靠近管腳的 PCB 走線上或者過孔上面。距離接收器件管腳過遠，因?yàn)樾盘?hào)反射，可能會導致測試結果和實際信號差異比較大;探頭的地線盡量選擇短地線等。

最后，需要注意一下匹配。這個主要是針對使用同軸電纜去測試的情況，同軸直接接到示波器上去，負載通常是 50 歐姆，并且是直流耦合，而對于某些電路，需要直流偏置，直接將測試系統接入時會影響電路工作狀態，從而測試不到正常的波形。

眼圖測試

眼圖測試是常用的測試手段，特別是對于有規范要求的接口，比如 E1/T1、USB、10/100base-T，還有光接口等。這些標準接口信號的眼圖測試，主要是用帶 MASK(模板)的示波器，包括通用示波器，采樣示波器或者信號分析儀，這些示波器內置的時鐘提取功能，可以顯示眼圖，對于沒有 MASK 的示波器，可以使用外接時鐘進行觸發。使用眼圖測試功能，需要注意測試波形的數量，特別是對于判斷接口眼圖是否符合規范時，數量過少，波形的抖動比較小，也許有一下違規的情況，比如波形進入 MASK 的某部部分，就可能采集不到，出現誤判為通過，數量太多，會導致整個測試時間過長，效率不高，通常情況下，測試波形數量不少于 2000，在 3000 左右為適宜。

利用分析軟件，可以對眼圖中的違規詳細情況進行查看，比如在 MASK 中落入了一些采樣點，在以前是不知道哪些情況下落入的，因?yàn)樗械牟蓸狱c(diǎn)是累加進去的，總的效果看起來就象是長余暉顯示。而新的儀器，利用了其長存儲的優勢，將波形采集進來后進行處理顯示，因此波形的每一個細節都可以保留，因此它可以查看波形的違規情況，比如波形是 000010 還是 101010，這個功能可以幫助硬件工程師查找問題的根源所在。
