診斷電磁干擾 (EMI) 問題時，電子設計工程師面臨識別干擾輻射源和制定排除干擾解決方案等棘手問題。通常從EMC測試實驗室得到的唯一信息是一條遠場頻譜曲線，該曲線指出哪些頻點輻射嚴重或者超出模板限制，但騷擾源來自于被測系統的具體位置卻無法確定。另外，如果通過在EMC一致性實驗室進行反復測試來發現和解決問題，不僅代價高昂，而且常常嚴重耽誤產品推出時間。

R&S RTE數字示波器是設計工程師桌上診斷EMI問題的強有力工具。結合近場探頭組，該示波器使設計者不僅能夠快速定位EMI騷擾來源，還能夠全方位分析EMI問題。高動態范圍和500uV/div的高輸入靈敏度確保了即使是微弱的輻射也能對其進行分析。R&S RTE具有實時頻譜分析的快速傅立葉變換 (FFT) 全硬件的實現方式使其具有極快的頻譜更新速率，并且FFT幀重疊處理算法和色溫顯示方式使其能夠洞察干擾輻射的每一個細節。這些都能幫助設計者快速的檢測干擾輻射源。

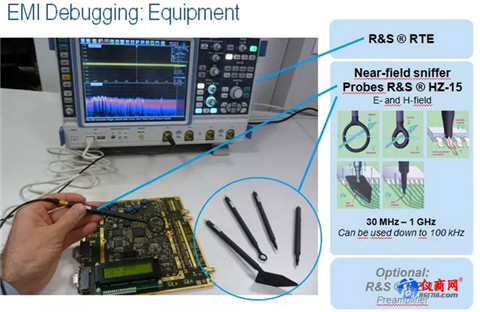

羅德與施瓦茨公司提供便攜的R&S®HZ-15以及經濟型的HZ-17近場探頭組，它們對嵌入式設計的EMI診斷極具幫助。這個套件中最小巧的探頭能夠捕獲由單條電路線發出的近場輻射。R&S®HZ-15覆蓋了從30 MHz到3 GHz的頻率范圍。它也可用于30 MHz以下頻率，但靈敏度要低一些。如果需要更高的靈敏度，可選R&S HZ-16前置放大器，它能在100 kHz到3 GHz頻率范圍內提供20 dB增益。

便捷的設置

僅需幾個步驟即可開始EMI診斷：按下“Preset”，恢復默認設置；連接近場探頭到輸入通道；為提高靈敏度，設置合適的垂直刻度，設置耦合阻抗為50 Ω；點擊工具欄上的FFT按鈕，開啟FFT功能，開始EMI診斷測試。

快速定位EMI騷擾來源
R&S RTE示波器利用其強大的頻譜分析功能，再配合不同的近場探頭可對電路中的騷擾來源進行快速準確的定位。

高捕獲帶寬和頻域輕松導航

R&S RTE FFT具有和頻譜儀類似的設置界面。FFT設置對話框中提供了基本的頻譜分析儀控制功能，如起始頻率、終止頻率以及分辨率帶寬。采用FFT模式，自動調整相應時域設置，這使得在頻域中導航成為輕松的工作。R&S RTE也可在頻譜分析的同時進行捕獲信號的時域分析。最大FFT捕獲帶寬就對應R&S RTE示波器型號的帶寬。R&S RTE1204能夠快速查看從0 Hz到2 GHz頻率范圍所有測試設備的輻射。

采用頻譜分量顏色編碼顯示的重疊FFT處理

在R&S RTE中，重疊FFT處理首先自動將捕獲的時域信號分割成重疊的多個段。第2步，R&S RTE計算每個分段的FFT，再將這些分段的FFT進行重疊顯示，以便能觀察到間歇性的信號，例如脈沖類干擾。根據信號發生的頻率，對得到的頻譜曲線進行顏色編碼，就能夠觀察到間歇性的信號。

采用選通 (Gated) FFT 進行時－頻域相關性分析

采用選通FFT功能，能夠?qū)τ脩糇远x的時間區域的信號進行頻譜分析。突發過大的頻譜輻射可能與信號中特定的時間周期相關。典型應用包括干擾輻射與開關電源中快速切換的邊緣有關，或者與總線接口上數據的傳輸有關。識別出問題后，通過觀察頻譜輻射的電平變化，設計工程師能夠輕松檢驗不同解決方案（如使用隔直電容器或減少上升/下降時間）的有效性。

采用頻率模板捕獲突發事件

間歇或突發輻射診斷起來最為困難。它們不容易捕捉到且難以分析。R&S RTE模板工具使得捕獲這些事件變得容易。一旦頻率模板測試違規，捕獲就自動停止，用戶可以調整FFT設置 (如分辨率帶寬或選通功能)，并使用額外工具（如光標）進行更深入的分析。

測試結果與EMI接收機保持很好的一致性

R&S RTE示波器憑借強大的FFT功能和速度，其測試結果可以與EMI測試接收機保持很好的一致性。
