共差模分離器是應用在傳導發射測試中的一款產品，傳統的EMI測試中，接收機測出的其實是干擾的總量，而所謂的干擾就是對共模干擾與差模干擾的總稱。在CE測試中加入共差模分離器則可以直接測試出干擾的主要來源（共模干擾或是差模干擾），對整改工程師來說可以節省更多的時間與提高效率，不用在尋找干擾源的方向上浪費時間。

測量原理

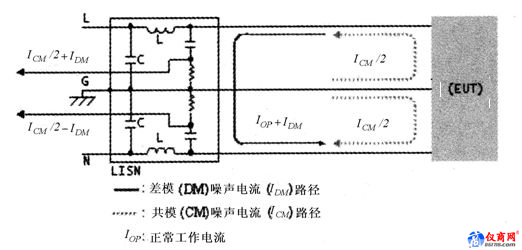

圖1 共差模電流的流經路徑

共模干擾是線對地的干擾

根據上述分析

加入共差模分離器后如圖所示

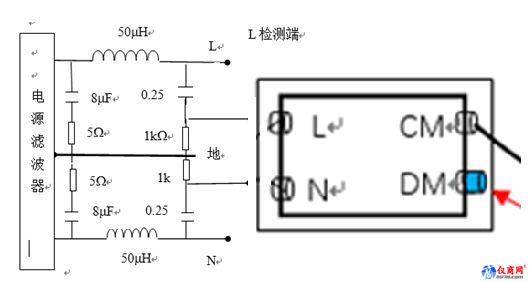

圖2

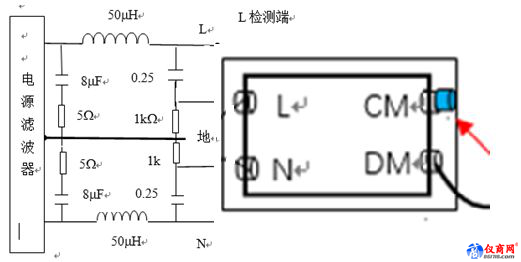

圖3

1.  L與N在共差模分離器內部匯聚后變成共模信號

根據之前的計算公式帶入后可知：

L,N在經過共差模分離器內部后，L的方向沒被改變,

二．共差模信號的隔離度（抑制比）定義

共模和差模的抑制比是衡量共模和差膜分離質量的重要指標，可用下圖表示：

三.檢測設備

RF射頻信號源1臺、頻譜分析儀1臺、共模信號轉換器1臺、差模信號轉換器1臺，及所需連接線。

四.隔離度值指標及其檢測方法

1.打開信號發生器和頻譜儀，開機預熱25-30分鐘，對頻譜儀進行校準。

2.按照下圖中連接儀器，分別測試共模隔離度和差模隔離度

1）共模隔離度測試

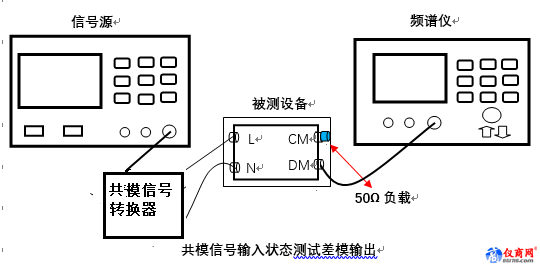

圖4共模隔離度的測試

在共模信號輸入狀態下;

共模隔離度=共模輸出（U1）dB—差模輸出（U2）dB

共模隔離度標準：10K-30M 共模隔離度U≧40dB。

2）差模隔離度測試

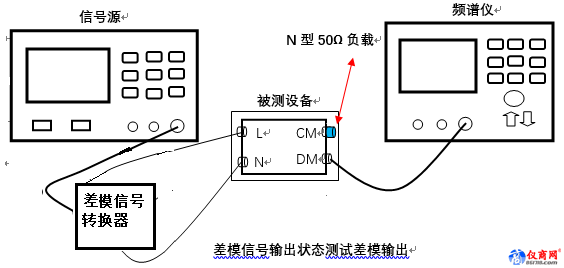

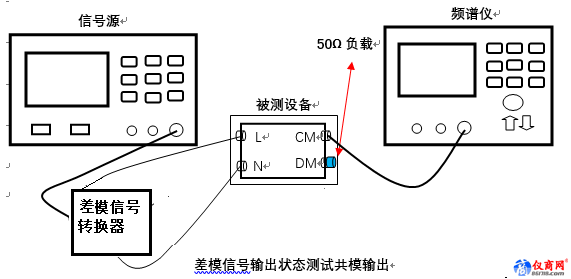

圖5差模隔離度的測試

差模信號輸入狀態下：

差模隔離度= 差模輸出（U1″）dB—共模輸出（U2″）dB

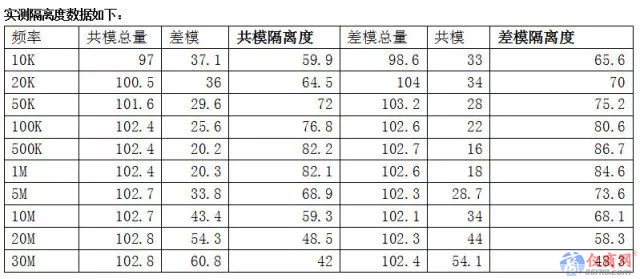

差模隔離度：10K-30M 整體隔離度≧40dB。

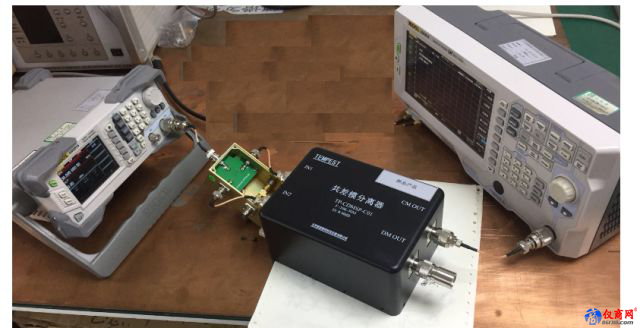

圖6隔離度的測試現場

五．隔離度的測量誤差

1)連接電纜長度引起的測量誤差

在測試共模隔離度時，信號源連接共差模分離器的這兩條線一定要短，經過大量測試，發現線長超過150mm，主要由于電纜插損的增加引起共模輸出信號的減小。導致測出的共模隔離度在30M時，隔離度達不到40dB。

2）連接電纜的對稱性引起的測量誤差
由于共差模信號都是矢量，所以兩根連接電纜的不對稱會直接造成兩線之間的相位差（不同相）而導致測量誤差。

總結

在測試共差模分離器的過程中，從信號源到共差模分離器的連接線一定要對稱并且盡量短，這樣才能保證測試的精確度。
