很多人似懂非懂，卻無從下手。

如何使用示波器設置或數據的存儲功能，對所測的數據進行二次分析存儲，由此上演了猶抱琵琶半遮面的經典橋段。

接下來讓我們來揭開它神秘的面紗，讓你從此保存文件不再是難題。

示波器的存儲字面上理解也就是將所需的波形信息以不同的格式存儲下來便于我們做更深入的分析，存儲有以下幾個方面的內容：

存儲的類型：有設置文件、二進制數據、CSV數據、圖像格式(BMP圖像、JPG圖像、PNG圖像、灰度圖像);

存儲方式：【Print Screen】(一鍵存儲)、【Save/Recall】(存儲)、PC聯機截圖、以及ScopeReport TM;

存儲路徑：本地閃存和外部存儲器(將U盤接入示波器USB口即可)。

下面將以存儲方式為索引進行講解。

一、【Print Screen】(一鍵存儲)

【Print Screen】一鍵存儲功能，隸屬于示波器7種一鍵快捷操作，藍色操作鍵易于識別，操作方便，只需要一鍵即可將當前屏幕顯示的內容以“*.png”圖像的格式保存下來，保存路徑可以事先進行設置，可保存在本地閃存或者外部存儲器U盤中。一鍵存儲的內容將會在保存路徑中自動命名保存，一般以dso開頭。工程師可同時保存多個文件到U盤中，再在PC機中進行查看分析。

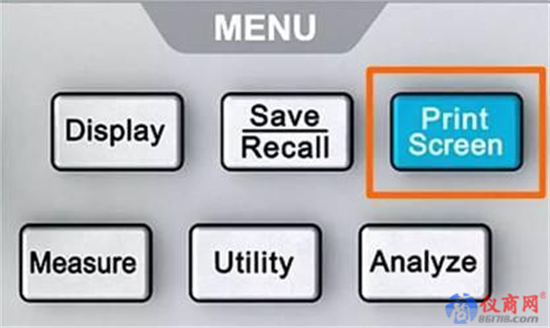

圖1 一鍵存儲

二、【Save/Recall】(存儲)

通過菜單界面上的【Save/Recall】(存儲)按鈕可進入存儲界面進行存儲信息設置，如圖1。

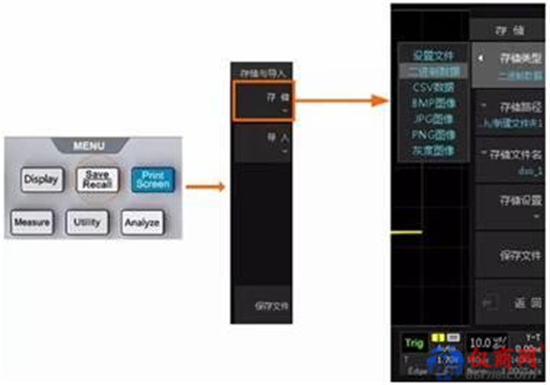

圖2 存儲菜單

ZDS2000系列示波器支持的存儲格式包括：

設置文件：保存示波器的設置信息，方便工程師下一次的使用，避免重新設置的麻煩;它以“*.stp”格式存到本地閃存和外部存儲器U盤中，可導入/導出任意示波器設置。

二進制數據:當工程師需要對波形的數據進行深度分析時可保存為二進制文件，它會選中通道的二進制一維原始數據，以“*.wfm”格式存到本地閃存和外部存儲器U盤中，不支持導入，可進行大數據存儲。其中二進制文件可轉換為CSV文件后，可用Excel、Access或者文本文件打開，轉換軟件可進入網頁http://www.zlg.cn/OSC/，點擊【固件與工具】進行下載。

CSV數據：數據文件保存的第二種方式，它會保存屏幕顯示或指定通道的波形數據，以“*.csv”格式存到本地閃存和外部存儲器U盤中，是一種逗號分隔值文件格式，其文件以純文本形式存儲表格數據，它會將需要的二進制數據轉換成ASCII碼，以ASCII碼數據進行保存，可用Excel、Access或者文本文件打開。

ZDS2000系列示波器的CSV數據文件里，包含設備信息、水平檔位、水平偏移等信息，如圖2所示。

圖像格式：屏幕圖像，可以以不同的圖像格式保存，如BMP圖像、JPG圖像、PNG圖像、灰度圖像。

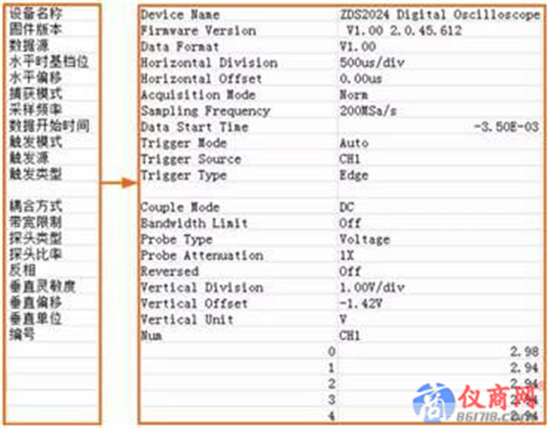

圖3 CSV文件打開信息

在存儲路徑下可刪除原有文件或者復制已有文件。其中二進制文件與CSV文件在【存儲設置】中的【數據長度】可選【內存】或【屏幕】選項，在自動存儲深度設置下，【屏幕】波形數據與【內存】波形數據是相同的。

注：所有的文件均可通過復制、粘貼功能將文件復制粘貼到本地或者外部存儲U盤中。

三、PC聯機截圖

PC聯機截圖是一種快捷的保存截圖的方式，無需U盤即可直接將圖像文件保存在PC機中，即以“*.bmp”格式存至PC機的相應安裝文件路徑中，這種方式只需要通過USB線(LAN或者串口線)與PC機相連，即可使用。

四、ScopeReport TM

ScopeReport TM功能可以對所有的協議解碼和FFT的頻譜分析結果進行“打包”處理，自動生成html或者csv文件格式的報告，保存在本地閃存和外部存儲器U盤中，用戶可以以報表的形式進行查看;

以FFT分析為例，當分析結果出來后在【Stop】狀態下，點擊FFT菜單下的【導出報表】，即可導出，如下圖3所示。

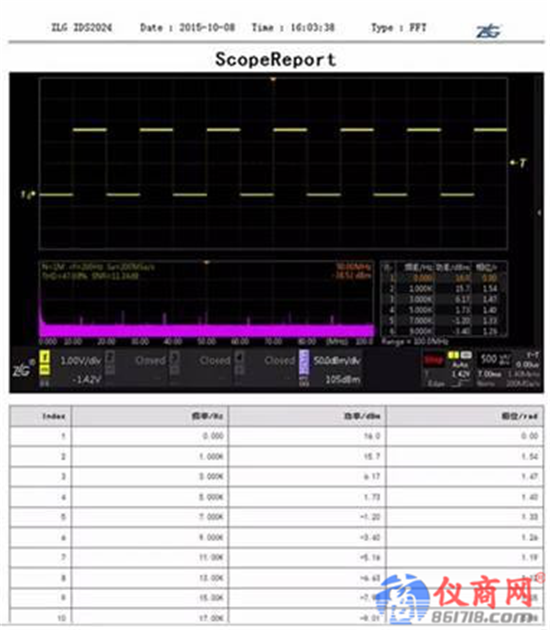

圖4 FFT報表導出

通過對ZDS2000系列示波器的存儲方式的總結與歸納，相信大家對存儲有了更詳細的了解，在使用過程中可以根據自己的需求與習慣選擇相應的存儲方式，更有效率的進行數據分析。
