在現代經濟高速發展的社會中，我們使用的電子產品越來越精細，各類參數指標也越來越嚴格。在進行小批量設備或工業自動化測試時（例如，產品在出廠前需要做某些性能檢測），往往意味著對大量重復性指標的測試。市面上大多數臺式數字示波器都擁有的Pass/Fail功能可以很輕易地完成這項工作，它可以自動捕捉到不符合設定要求的異常信號，把工程師從觀察大量信號的過程中解放出來，令工程師更高效地完成測試工作。

那么怎么用示波器來實現Pass/Fail測試呢？下面我們將給出詳細的測試步驟以供參考。

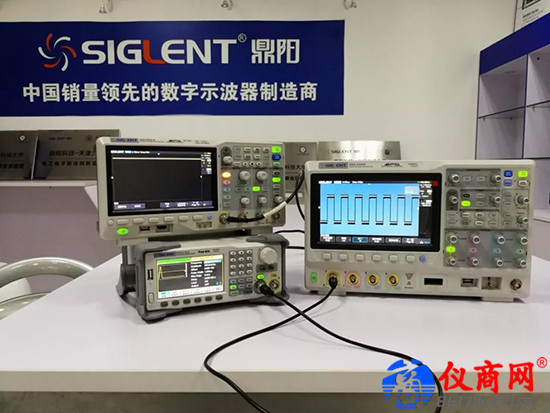

本例采用鼎陽科技SDG2000X信號發生器和SDS1000X-E/SDS2000X數字示波器來模擬Pass/Fail功能的實際運用。（連接方式如圖所示）

首先，我們用信號源模擬實際的規律性輸出 （此處模擬產品為良品的指標），輸出一個2V，1KHz的方波，輸入到示波器，然后在示波器操作界面進入Pass/Fail功能。示波器的詳細操作步驟為：

1.在配置設置“Utility”中選擇“通過測試”—“允許測試”；

2.選擇“規則設置”，選擇X軸和Y軸的水平調節和垂直調節范圍（調節范圍是當前檔位的系數），通過‘規則設置’設定符合標準的條件，本例采用的設置：

時基檔位為500μs，幅度檔位為500mV；

X軸系數為0.12div，即允許0.12個當前時基檔位的通過范圍（500us*0.12=6μs）；

Y軸系數為0.20div，即允許有0.20個當前幅度檔位的通過范圍（500mV*0.2=100mV）；

3. 選擇是否開啟顯示信息（開啟顯示信息則會在屏幕右上角看到信號通過和失敗的幀數及總幀數）、失敗即停（檢測到失敗信號后停止采集）和檢測到失敗信號是否發出蜂鳴聲報警提示；

4.在信號源中選擇通道合并功能，人為設置添加一個10Hz，200mV的脈沖信號作為異常信號（此處模擬產品為不良品的指標），每當這個脈沖出現，都會使信號超出之前設置的容限模板，系統會捕捉到異常波形，通過停止采集并發出蜂鳴聲通知到測試人員。

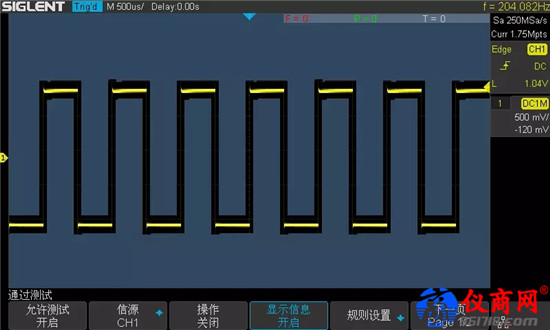

點擊返回和打開操作軟鍵，此時通過測試功能開始運行。接下來我們可以在示波器中看到下圖的輸出顯示：

如上圖所示，黑色區域?yàn)槲覀冊O(shè)定的通過標準范圍，當脈沖信號出現在藍色背景區域時，即超出容差模板，波形測試失敗。反之，信號只要在黑色通道，則會被系統自動判定為通過。

因此，當信號的頻率或幅度波動過大或者有其他干擾信號，從而導致輸入信號超出容差模板的時候，系統會認為這一幀信號測試失敗。

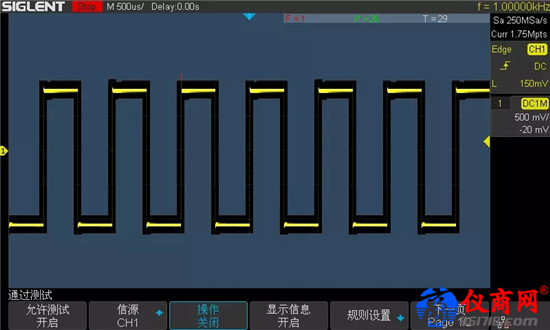

上例設置了失敗即停并且輸出蜂鳴聲報警，在總共29幀的輸入信號中，前28幀都是屬于測試通過的波形，在第29幀出現了測試失敗的波形，示波器停止采集并且發出蜂鳴聲。

接下來我們通過屏幕右上角顯示的信息可以粗略地分析信號失敗率。把“失敗即?！边x項關閉，然后采集一段時間的數據?？梢钥吹降玫降臄?shù)據如下圖所示：

由前文可知圖中信號是由兩個信號合并而成，分別為2V，1KHz 的方波和200mV，10Hz 的脈沖信號。我們從顯示的信息可以得知測試失敗的波形有272幀，測試通過的波形有3567幀，信號總共3839幀。我們可以從這些信息做出下列的分析：

導致測試失敗的信號是我們使用信號源輸出的一個頻率只有10Hz 的脈沖信號，可認為每一幀失敗的波形中只有一個脈沖，一幀信號有七個方波，其中有一個脈沖會導致測試失敗。則被判定為Fail的幀數等同于導致測試失敗的脈沖數量，為272個。在3839幀波形中，每幀波形有7個周期的方波。所以，失敗率為272/（7*3839）=0.010121…而10Hz/1000Hz=0.01。排除示波器死區時間和開始采集時間不確定等因素的影響，這個數據基本上和理論數據一致。

此外，鼎陽示波器的后面板有Pass/Fail Out通道，每當檢測到失敗波形的時候，示波器都會輸出一個TTL脈沖信號。我們在重復性測試或者工業自動化測試時可以使用BNC線連接此接口，利用該TTL脈沖信號來做一些針對不良品的措施（例如最簡單的加一個蜂鳴器或者其他更系統詳細的方式）。我們可以通過下面的例子來了解這個功能。

在上面實驗的基礎上用BNC線把SDS2000X示波器后面板的Pass/FailOut接口連接到另外一個示波器SDS1000X-E的通道1。然后在SDS2000X示波器進行如下設置：“Utility”—“Aux輸出”—“Pass/Fail”。當檢測到測試失敗的信號時，示波器后面板的Pass/Fail接口會輸出一個TTL脈沖。

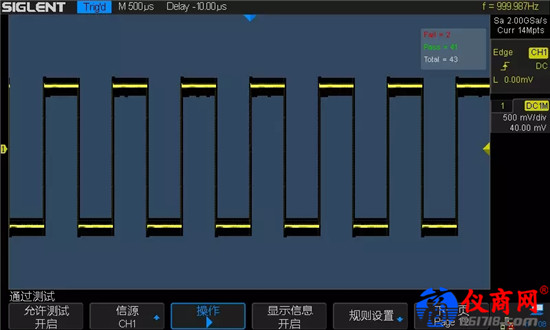

△SDS2000X示波器顯示界面

如圖，我們可以看到在輸入了43幀方波信號之后，出現了兩幀超出容差模板的信號，這兩幀信號都是測試失敗的信號。

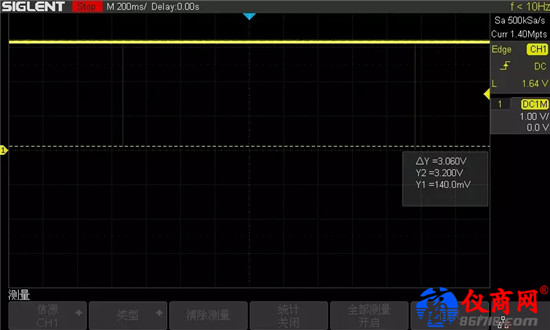

△SDS1000X-E示波器顯示界面

在上圖中我們可以看到，在SDS1000X-E示波器中我們捕捉到了兩個脈沖信號，這個跟上述兩幀超出容差模板的波形的數量是一致的。在實際應用中，我們可以根據失敗波形給出的TTL信號來做一些應對不良品的措施。

Pass/Fail功能在確保批量產品的重復性測試和工業自動化方面都有很優秀的表現，可以確保批量產品的指標一致符合要求，并成功篩選出不良品，且可以從示波器后面板的Pass/Fail接口獲得一個TTL脈沖信號。我們可以利用此脈沖作為激勵信號來推動其他設備，從而對不合格的產品采取相應的措施，使得產品出廠的質量得到保證。
