測量誤差是指測量結果與被測量的真實值之間的差異，測量誤差越大，測量結果的可靠性越低。本文將探討示波器設置不當時誤差是如何產生的、其典型的表現，以及如何使用示波器設置減小測量誤差。

示波器的測量誤差

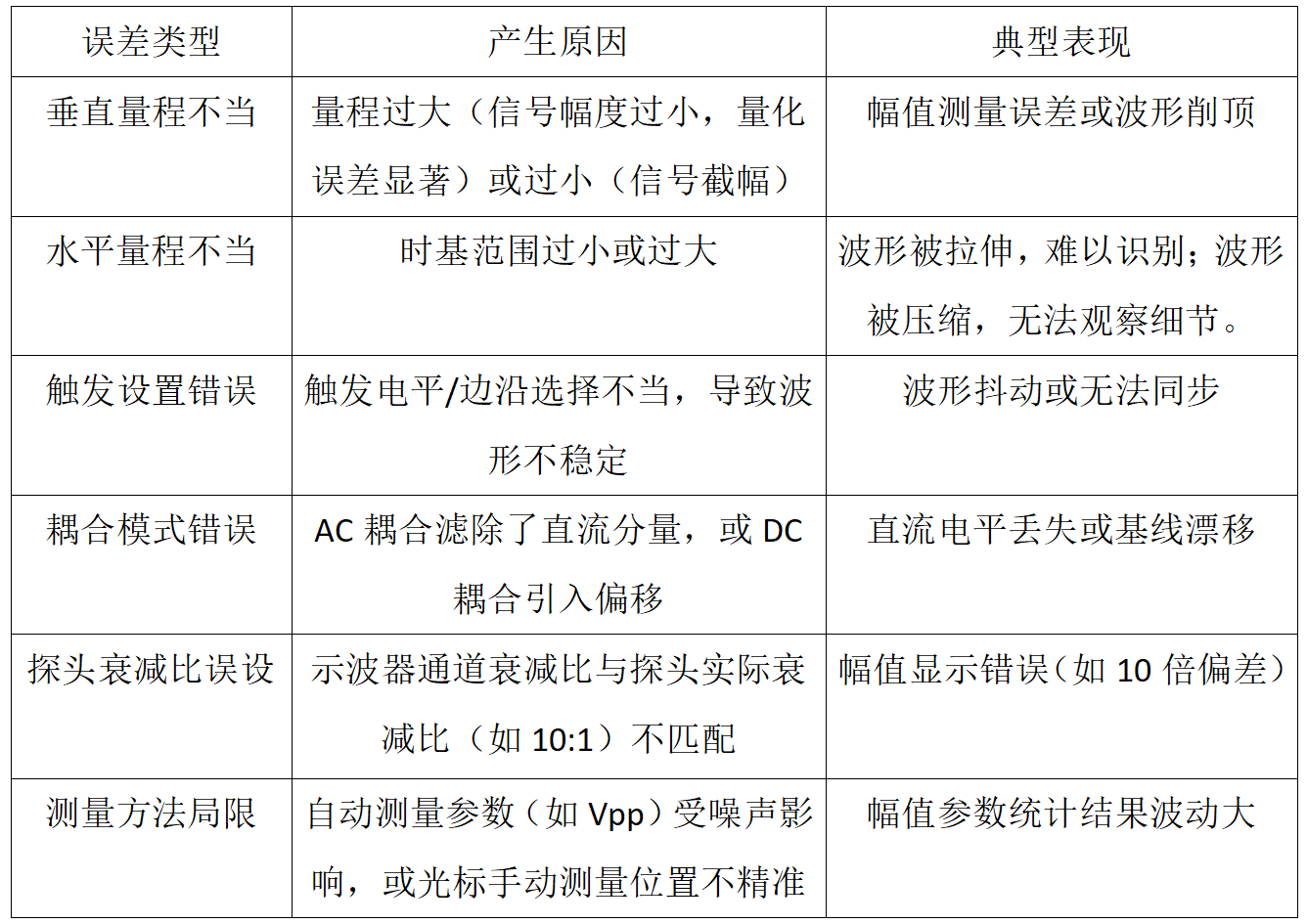

示波器測量誤差可能由硬件限制、設置不當、環境干擾、人為操作等因素引起。以下是示波器誤差產生的原因及其典型表現:

設置與操作誤差

通過系統分析誤差來源以及表現，可針對性優化測量方案，提升測量精度。

示波器基礎設置優化

垂直系統（電壓）：

·選擇合適量程：信號幅度占屏幕60%~80%（避免過小量化誤差或過大截斷）。

·關閉“帶寬限制”（除非需抑制高頻噪聲）。

水平系統（時基）：

·時基檔位應使信號周期顯示1~2個完整周期（如1MHz信號用500ns/div）。

·啟用“高分辨率模式”（降低噪聲，犧牲帶寬）。

觸發設置

觸發模式選擇：

·邊沿觸發：適用于周期性信號（如方波、正弦波）。

·脈寬觸發：捕捉異常脈沖。

·觸發電平調整：

·將觸發電平設置在信號幅度的50%處（避免誤觸發）。

操作案例

不同衰減比下本底噪聲的大小

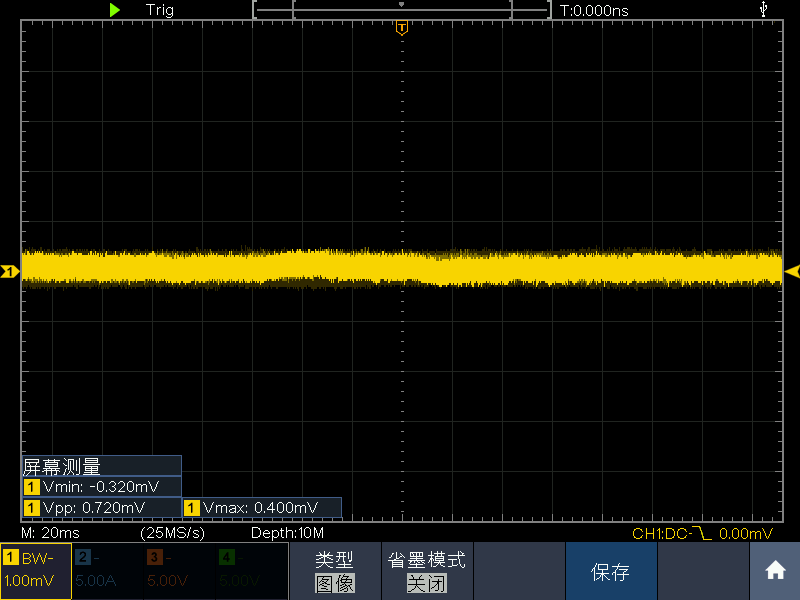

圖一為示波器通道一未接任何探頭，衰減比選擇1X檔，懸空的狀態下，選擇垂直量程為1.00mV/div，測得本底噪聲為0.72mV  Vpp。

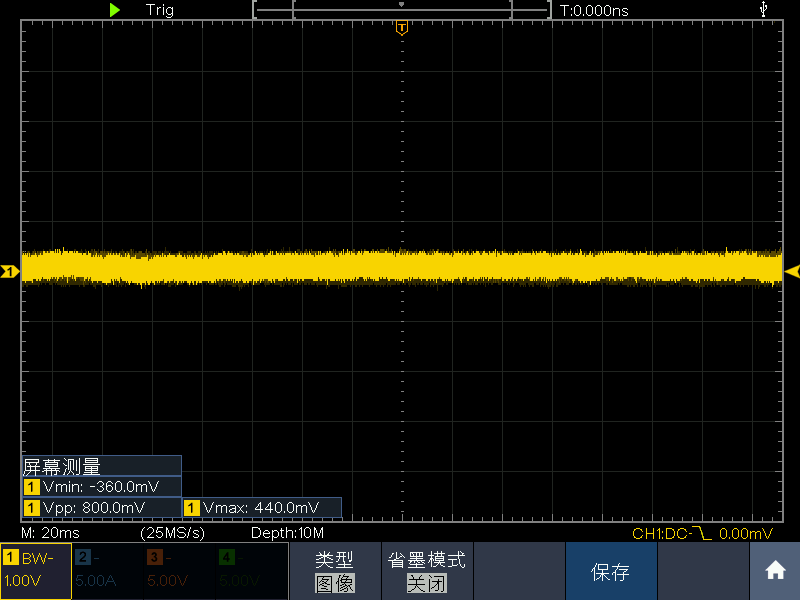

圖二為示波器通道一未接任何探頭，衰減比選擇1000X檔，懸空的狀態下，選擇垂直量程為1.00V/div，測得本底噪聲為800mV  Vpp。

造成這種本底噪聲放大的原因是衰減器噪聲疊加效應：示波器的本底噪聲主要由衰減器和前置放大器產生，1000:1衰減比下信號被大幅衰減后，示波器 需要通過增益補償恢復信號幅度，此過程會將衰減器的本底噪聲同步放大，

同樣的情況下，選擇不同的探頭衰減比就會使得本底噪聲有很大的變化，本底噪聲影響系統測量的結果，這是設置所帶來的不可避免的系統測量誤差。

知道這個對我們的測量有什么幫助呢？假設我手上有一個衰減比為100：1、1000：1的探頭，我不知道被測信號的一個電平范圍，那么可以優先選用衰減比高的擋位（1000：1）進行測量，測量結果顯示被測信號在衰減比100：1在量程范圍內，那么就選擇100：1的衰減比，以此來減小本底噪聲，使得測量結果更準確。

結論：在量程范圍內，選擇較小的衰減比本底噪聲也會減小，可以在一定程度上減小測量誤差。

操作案例

不同量程下本底噪聲的大小

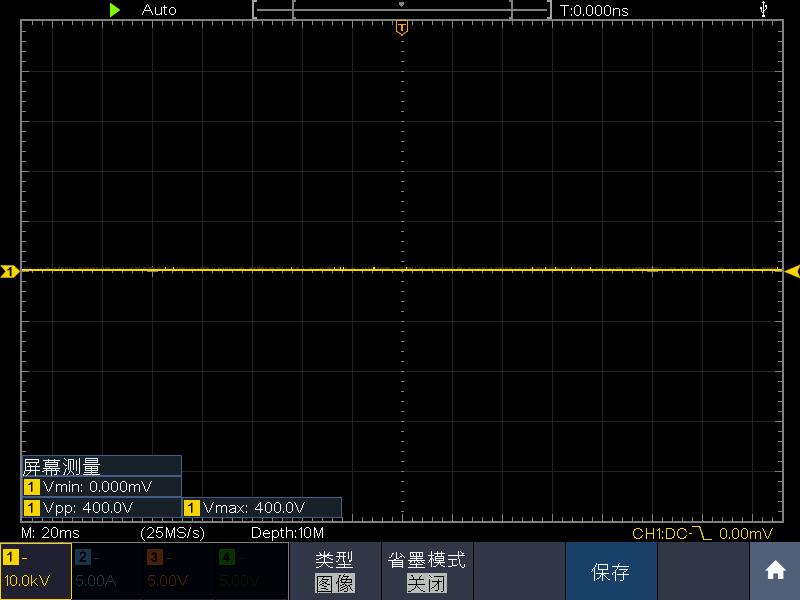

圖三為示波器通道一未接任何探頭，衰減比選擇1X檔，懸空的狀態下，選擇垂直量程為1V/div，測得本底噪聲為800mV  Vpp。
