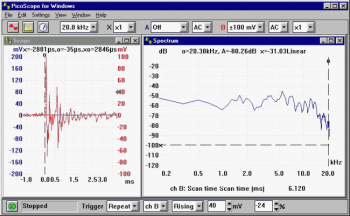

設置好脈沖重復率后，您就可以開始對揚聲器進行測量了。右側的屏幕顯示了當您在測量麥克風后方約10厘米處放置一個硬反射體（如A4大小的筆記本）時會發生什么情況（圖5）。

圖5

消除反射

為了獲得最快的測量時間，請在頻譜>選項中將數據點數設置為：128。您可以增加此數字以獲得更高的頻率分辨率。如果您增加了數據點數，則測量窗口的大小也會增加。這可以通過掃描時間測量來顯示。減少捕獲的帶寬也會增加掃描時間。

可以更改觸發延遲來有效地從測量中消除反射（回聲）。通過增加延遲（將百分比設置得更負），可以丟棄跟蹤末尾的數據。設置此功能的最佳方法是在示波器視圖中將一個光標放在脈沖的起始位置，將另一個光標放在頻譜視圖中顯示的掃描時間值上。當您更改觸發點時，光標會隨之移動。一旦您的結束光標移出示波器視圖，您就知道您正在有效地截斷捕獲的數據。窗口長度不能長于掃描時間，移動觸發點會進一步減小該值。

請記住，窗口需要足夠短，以便從測量中去除第一次反射。如果將其設置得比這更短，則會減少測量數據并提高測量的低頻截止點?；〞r間調整帶寬、樣本數量和觸發點以查看它們的效果是值得的。

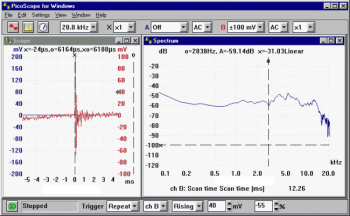

如（圖6）顯示了使用256個數據點進行的20.8kHz帶寬測量的結果，并將觸發延遲設置為-55%，從而提供了一個約4.5毫秒的窗口。這次測量使用了布萊克曼窗（Blackman window）進行頻譜計算。到最近反射面的時間約為6毫秒。有效的窗口時間意味著測量僅在大約220Hz以上時才是有效的。使用256個點時，頻率間隔為81.5Hz，因此截止頻率以下只有3個數據點。

圖6

如何處理噪聲

如果可能的話，您應該盡量在安靜的房間中進行測量，也許可以在正常工作時間之外使用房間。然而，您可能會發現測試環境中的背景噪聲仍然很難獲得良好的結果。如果發生這種情況，有三種方法可能會有所幫助。首先，在麥克風上使用陡峭的高通濾波器來去除低頻噪聲。您可以將此濾波器調整到測量室的實用低頻極限。其次，使用PicoScope內置的平均值功能。使用平均值是一種非常有效的從測量中去除隨機噪聲的方法。您可以在各自的選項中為示波器和頻譜視圖打開平均值功能。

然后當您使用平均值功能時，必須準備好等待數據達到平衡。每提高3dB的信噪比，您必須將平均時間加倍。這意味著如果您的數據塊每秒收集一次，那么為了獲得18dB的有效改善，您必須至少等待26秒。

您的第三個選擇是增加脈沖的功率。這意味著增加脈沖的高度或寬度（或兩者都增加）。如果您選擇增加脈沖的高度，請注意它可能會使功率放大器過載或損壞揚聲器。如果您增加脈沖的寬度，則會降低頻率測量的上限。您應該檢查電脈沖的響應（如上所述）。
