對于記錄下的信號I/Q數據，用戶可以通過R&S 提供的基于PC的信號分析軟件VSE內的各類分析功能進行反復地離線信號分析。除此之外，R&S FSx頻譜儀內置的各類基于I/Q數據的在線解調分析應用軟件如VSA通用數字調制分析、Pulse measurement 脈沖分析等也支持離線數據文件分析。

在R&S FSx頻譜儀上進行離線數據文件分析的通用操作方式如下：首先按Mode按鍵，選擇一個解調分析應用如VSA通用數字調制分析應用軟件。然后按Input/Output按鍵，在對應的菜單條中選擇Input source config菜單，跳出輸入設置對話框。

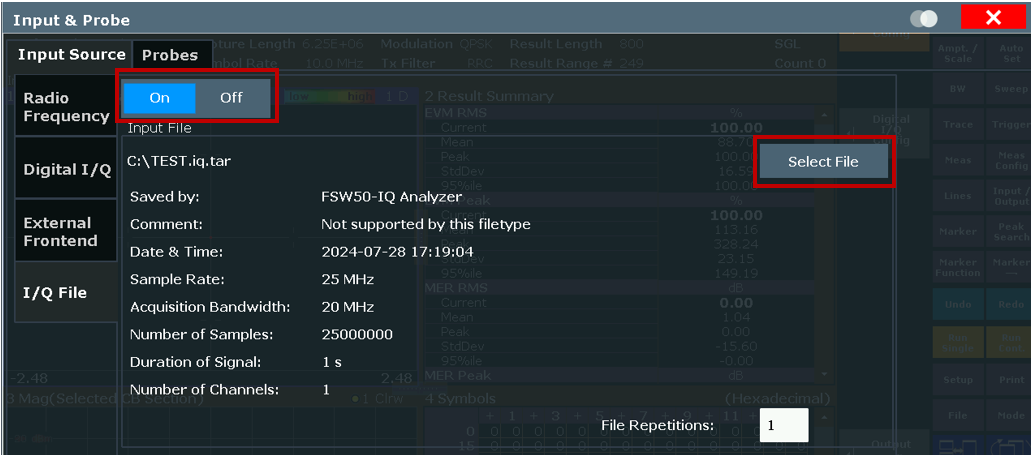

圖6：輸入設置對話框

在輸入設置對話框中選擇I/Q File欄目，點擊selec File軟按鍵選擇先前保存的IQ數據文件。最后激活數據文件輸入狀態即可。

用戶也可通過R&S SMx矢量信號源重放已記錄下的信號I/Q數據波形。在R&S SMx主界面中的點擊baseband方塊。在對應的下拉菜單條中選擇ARB條目，跳出Arbitrary Waveform Modulation任意波形調制設置對話框。

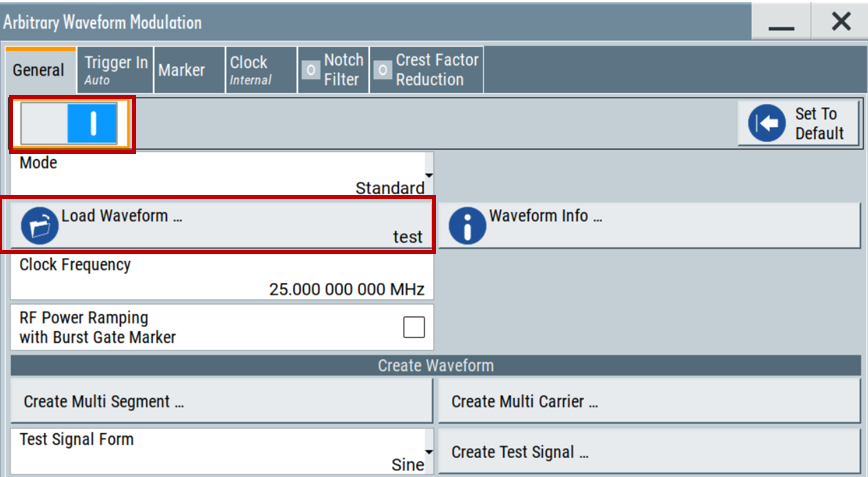

圖7：任意波形調制設置對話框

在對話框中點擊Load Waveform選擇已記錄的I/Q數據文件，激活A(yù)RB模式。最后設置信號源輸出載波頻率和輸出幅度即可。

在實際操作過程中，用戶需要注意以下兩點：

? 記錄與重放信號的頻跨范圍由頻譜儀的解調帶寬與矢量信號源調制帶寬決定，不同型號儀表支持帶寬由其配備帶寬選件決定，具體數據請參考廠家提供的儀表數據手冊。

? 記錄與重放信號的最大時長由頻譜儀的I/Q記錄存儲深度與矢量信號源ARB存儲深度決定，不同型號的頻譜儀與矢量信號源具體數值不同，廠家也提供不同選件進行擴展。具體參數可見具體型號的數據手冊。

通過上述步驟，用戶使用R&S通用頻譜儀與矢量信號源即可簡單、快速地實現信號記錄與重放。
