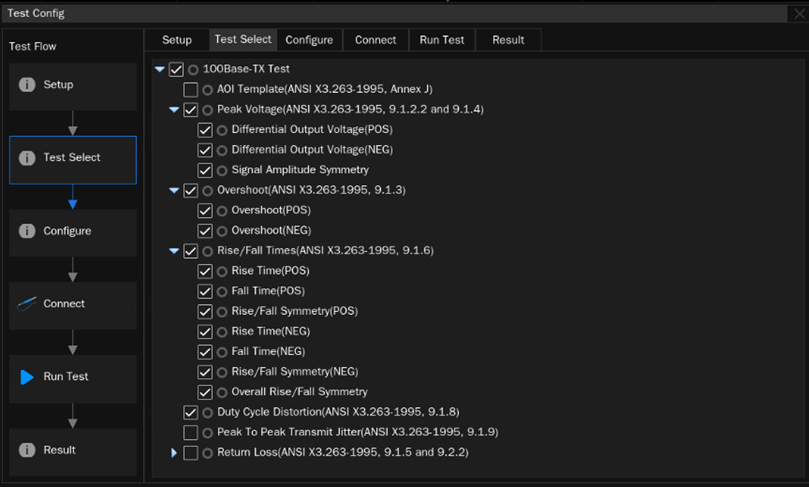

第二步，選擇要進行的測試項?？梢赃x擇同一協議測試中的全部測試項，也可以指定單個測試項目。也可以將測試和配置保存為配置文件以便之后重新調用，這樣有助于提升測試速度，也有助于驗證之前的測試結果。

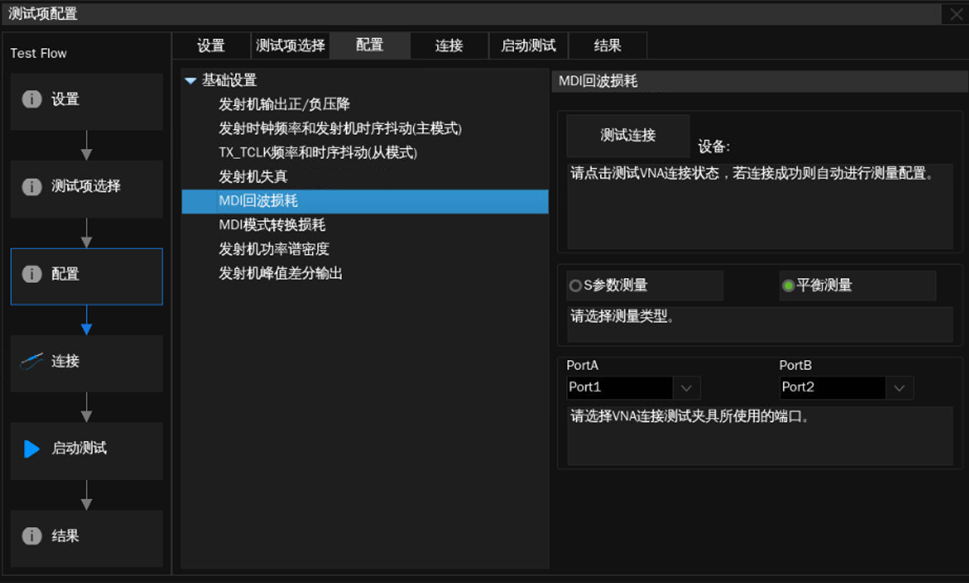

然后需要對每一個需要測試的測試項進行單獨的設置，來確定信源和對應的測試方法。例如在100base-TX的上升下降時間的測試中，我們要選擇對應的脈寬；在1000base-T的測試中，我們需要選擇測試的時間，從而控制平均次數。
第三步，配置被測物進入相應的測試模式，發送特定的信號。對于百兆以太網，只有一種測試模式，對于千兆以太網，不同測試項對應的測試模式如下表所示：

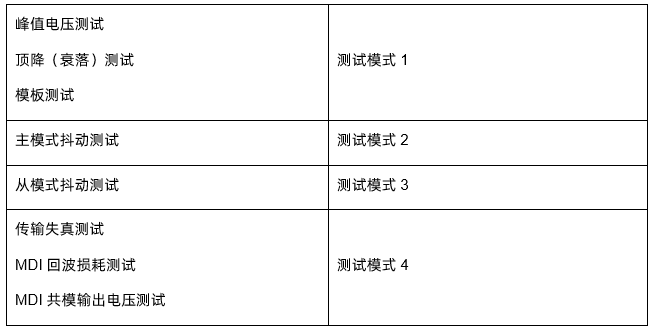

1000base-T測試模式對應表

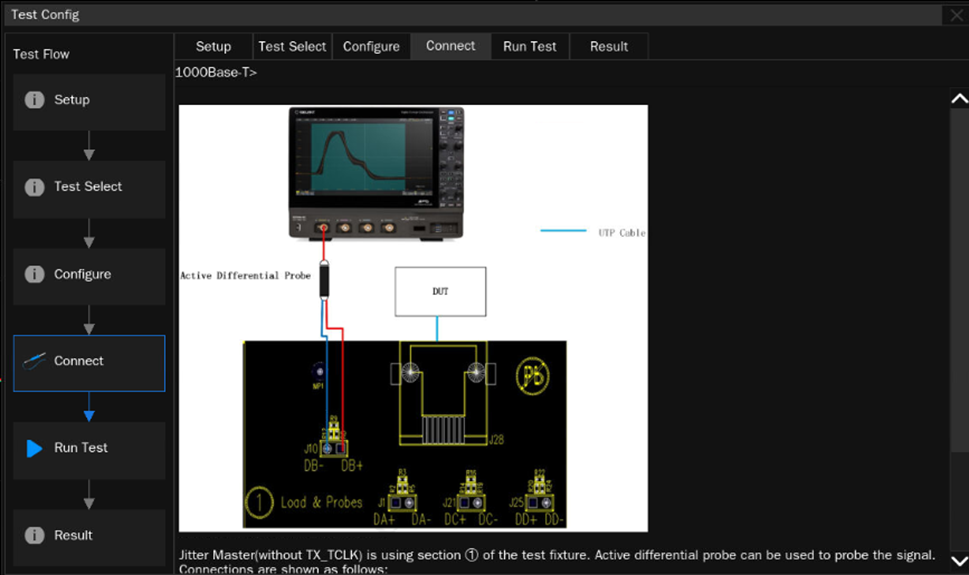

第四步，根據接線圖搭建測試環境。一致性測試支持使用差分探頭和SMA進行測試并且搭配有不同的連接方式指引，可以滿足更豐富的測試環境。連接圖中包括了DUT、線纜以及在不同測試項中使用到的矢量網絡分析儀等儀器。當同時進行多項測試需要更改連線時，連接方式會以彈窗的形式彈出提示更改連線和測試模式并顯示相關的連接圖。

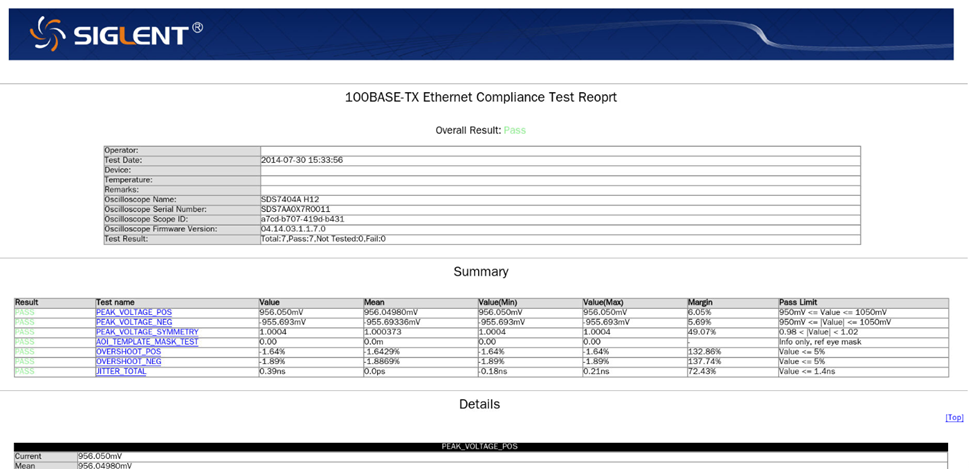

第五步，查看結果并生成報告。在完成測量和計算后，示波器將會將計算結果呈現出來，不僅顯示被測件在特定的測試中是否合格（pass/fail），還給出了該產品超出或者距離合格標準的余量?？梢詫y(cè)試報告以HTML或者XML的格式導出，報告中會記錄每項測試的細節，包括峰峰值、標準差、統計次數和平均值。
測試難點
測試環境搭建
以太網一致性測試一般都離不開測試夾具，夾具主要將線束中的信號轉化為可以通過探頭或測試線纜輸入至示波器的信號。在不同的測試項目總需要正確連接夾具、被測物和示波器。如果每一次都去根據標準來配置環境，不僅效率很低，測試的正確率和可復現性也不能保證。
一致性測試軟件和夾具很好的解決了這個問題。在每一項測試開始前，都會提示測試時夾具、示波器和被測物之間的連接方式，并且在測試中自動配置好觸發模式、光標、測量項等設置。
干擾測試
在千兆工業以太網一致性測試中，涉及到許多關于干擾的測試項，需要我們手動將干擾信號添加到傳輸線的信號中。
使用鼎陽科技提供的夾具，在測試前需要先對輸入的信號源進行校準，由于經過了夾具，添加到信號中的干擾和信號源輸出的信號不同，所以需要根據示波器上接收到的信號對信號源進行校準。實際上，信號源輸出的信號往往大于示波器接收到的信號，同樣的，在測試的過程中示波器接收到的測試模式的信號也會在這個鏈路中進行衰減，由于測得的結果為標準差，失真也會和信號一起衰減。

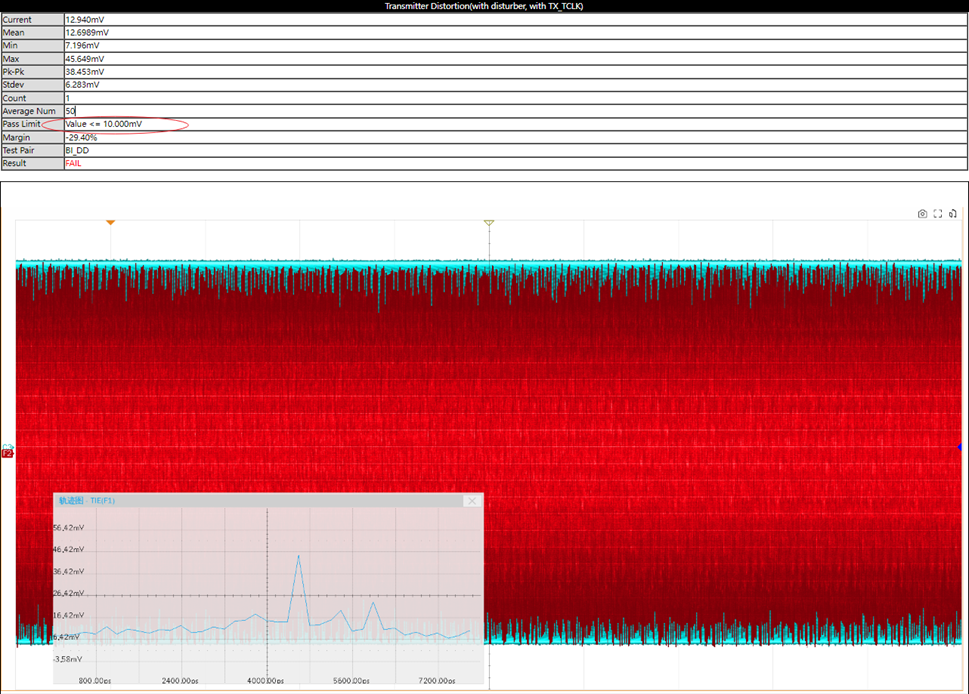

在進行傳輸失真測試的過程中，示波器會先去除干擾信號、補償測試夾具的損耗、對輸入信號經過2MHz的高通濾波器進行濾波，然后再提取DUT的傳輸時鐘，根據傳輸時鐘分離數據碼元，計算得到每個碼元的傳輸失真值后根據標準里規定的算法得到DUT的傳輸失真值。失真的限制很?。╨imit< 10mV），使該項測試通過變得更加困難。
回波損耗測試
