作者丨鼎陽科技 唐滿麗

以太網一致性測試

以太網一致性測試是由IEEE（電氣與電子工程師協會）和ANSI（美國國家標準學會）標準規定的。雖然并沒有官方組織來為其一致性測試結果進行認證、頒發證書，但以太網是在當前諸多電子設備中常用的通用設備接口。

所以為了保證各設備間的互操作性，工程師常常會在以太網設備的開發過程中進行以太網一致性測試，確保設備能夠正確地發送和接收以太網幀，與其他以太網設備互操作，并且遵循以太網協議規定的規則。

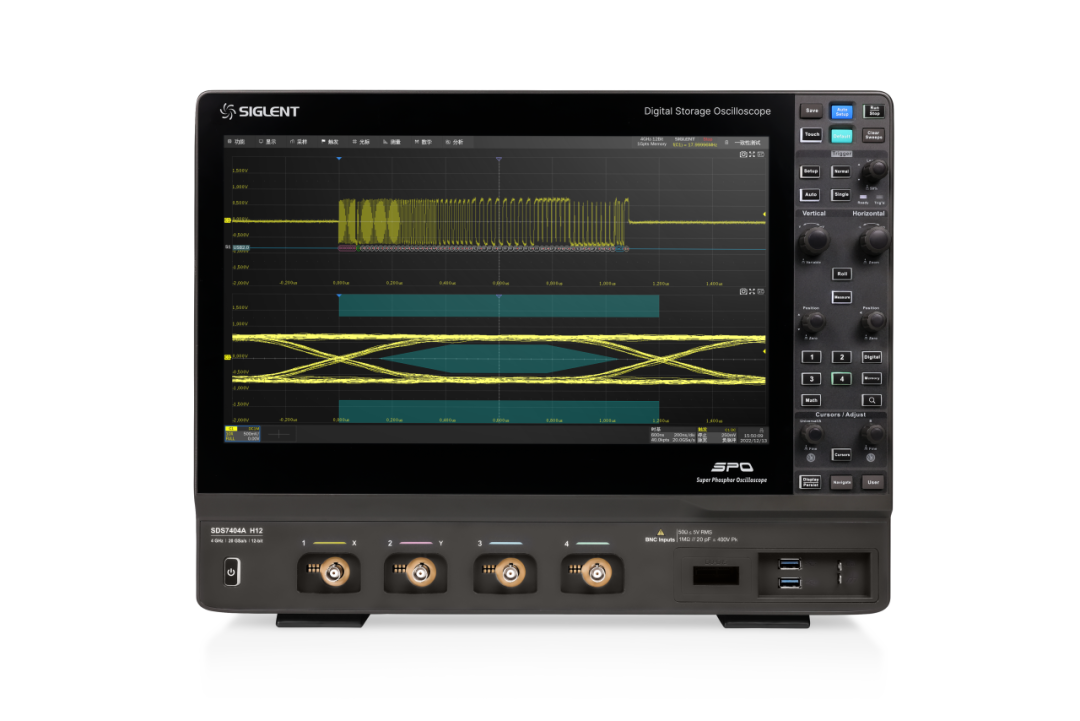

目前，鼎陽科技SDS7000A系列示波器已支持USB2.0、百兆/千兆工業以太網、百兆/千兆車載以太網一致性分析，隨著8G示波器的發布，未來還將支持如MIPI、DDR2、DDR3等信號的測量，此次我們將重點講解百兆工業以太網（100base-TX）測試。

1、測試工具

完整完成一次百兆以太網一致性測試過程中需要用到的工具分別是：

帶有測試軟件的示波器、測試夾具套裝（包含一本用戶手冊、一個測試夾具、1根15厘米的網線，8個50歐姆端接器、4根SMA線纜、4個BNC轉SMA的轉接頭以及12個跳線帽），還需要一根Type A轉Type B的USB線纜，一根短網線以及一臺鼎陽科技的矢量網絡分析儀。

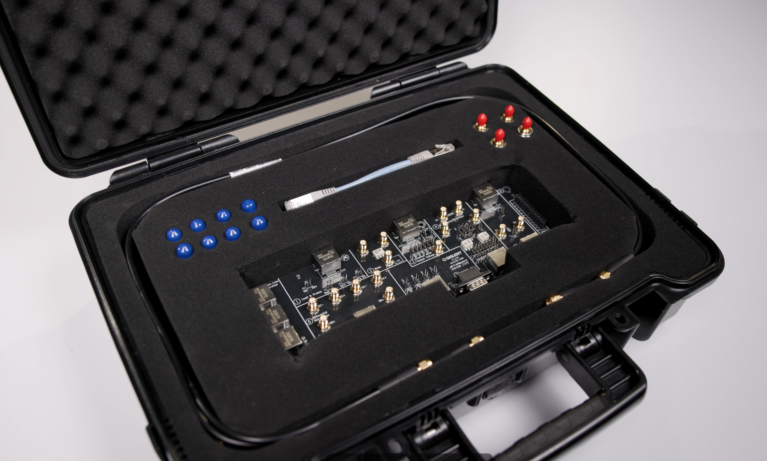

圖1 測試夾具套裝

FX_ETH夾具主要是為被測物提供合適的連接接口，為探頭提供測試點，引導被測物進入測試狀態。它能夠支持百兆及千兆以太網的一致性分析，可幫助客戶節省成本。

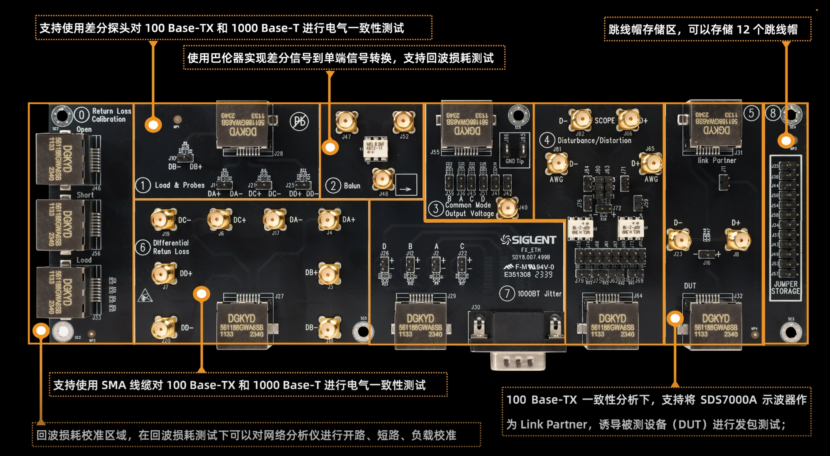

圖2 測試夾具各區域介紹

如圖2所示，整個夾具可分為9個區域，每個區域有不同的功能。最左側的區域0為回波損耗校準區域，可以對網絡分析儀進行開路、短路、負載校準。區域1和6都可以對百兆及千兆以太網進行電氣一致性測試，不過區域1支持使用差分探頭，區域6則支持SMA線纜。

區域3通過使用巴倫器實現差分信號到單端信號的轉換，用以回波損耗測試，區域3、區域4及區域7均是千兆以太網的測試區域。區域5能夠支持將示波器作為 link Partner，誘導被測設備（DUT）進行發包測試，區域8則是專門的跳線帽存儲區，可以存儲12個跳線帽。

2、測試軟件

鼎陽科技的以太網電氣一致性分析軟件是依據IEEE802.3u和ANSI X3.263-1995規范而推出的解決方案。該分析軟件可控制示波器自動完成測試，圖形化操作指導簡化了測量過程，可靈活配置測試項目，測試報告記錄了整個測量結果，包括測試數值及測試波形的截圖。

點擊分析、一致性分析，選擇協議類型為百兆以太網，而后點擊ON，可以看到一致性測試功能分為三大部分，測試項配置、結果查看以及報告生成設置。

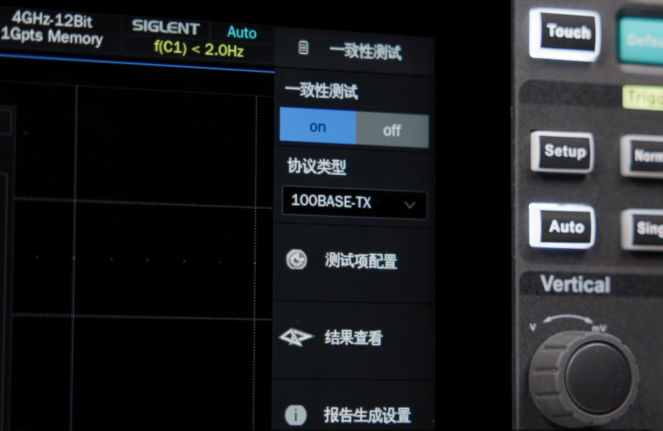

圖3 一致性測試功能界面

在測試項配置中，測試流程分為設置、測試項選擇、配置、連接、啟動測試、結果這六個步驟。

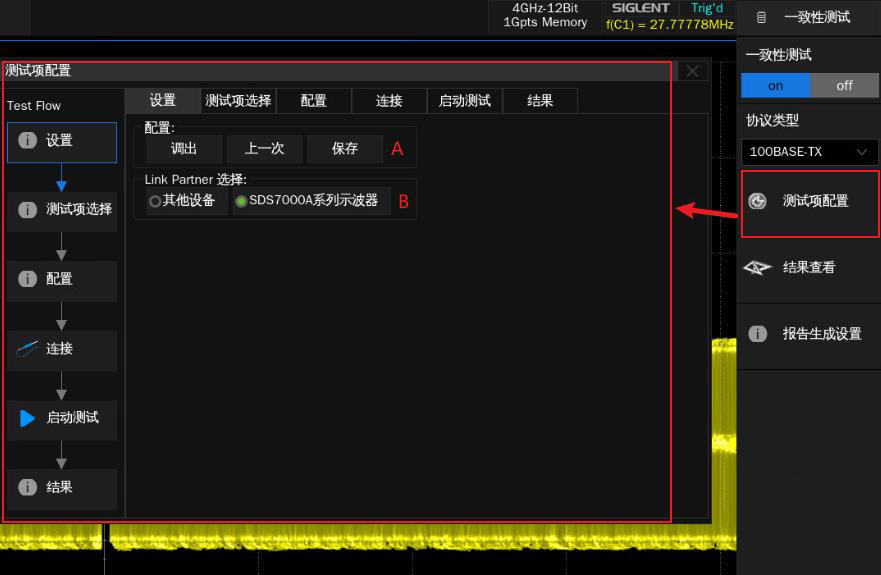

圖4 測試項配置窗口

設置中可選擇調出以往保存過的配置，可調出上一次使用的配置，也可保存當前的配置。link Partner的選擇則涉及到發包，IEEE802.3 規范對百兆以太網一致性測試的各項測試波形有明確要求，要求被測設備能夠根據測試項目提供對應的波形以供測試，而被測設備可以選擇主動發包提供測試波形，也可以選擇誘導發包，被誘導發出空閑測試波形。
