數字信號的測量分析

數字信號是用來傳達特定數字值的信號，最簡單、常見的是二進制信號，示波器判定過程為低于門限的值表示為“0”，高于門限的值表示為“1”，門限電平?jīng)Q定著怎樣判決輸入信號。

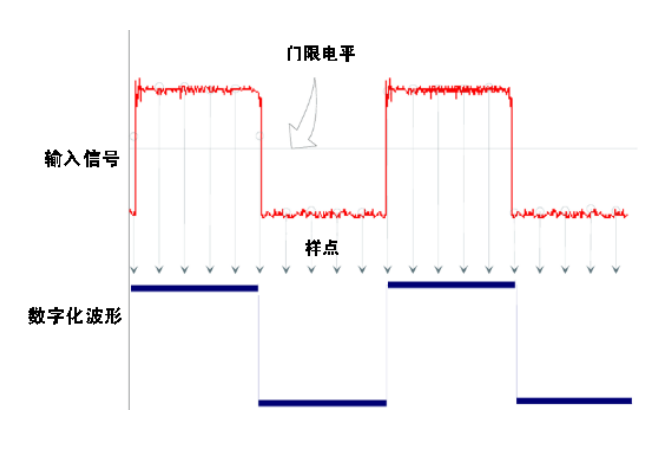

圖5：數字信號判決過程

鼎陽科技示波器產品系列的數字通道功能可進行自定義邏輯門限設置，除此之外，可設置的邏輯電平包括TTL、CMOS、LVCMOS 3.3V、LVCMOS 2.5V。

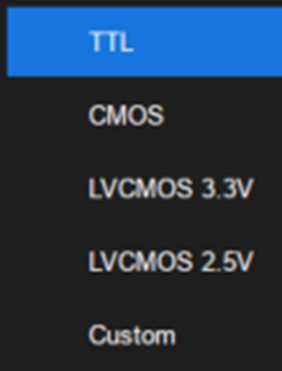

圖6 邏輯門限設置

捕獲了數字信號后，用戶需要分析信號，更好地了解底層原因，鼎陽科技多款示波器的自動測量、統計和光標等波形分析工具可以協助快速了解事件特點、診斷問題。

串行總線解碼

在數字電路測試中，解碼是將捕獲的數字信號轉換為可讀的信號表示形式的過程，這有助于工程師更好地理解電路中的數據傳輸和處理方式，進而對電路的功能和性能進行分析和評估。

示波器在數字電路測試中扮演著關鍵角色，它不僅能夠捕獲電路中的數字信號，還能通過內置的解碼功能將信號轉換為可讀的格式，這大大簡化了工程師對信號的分析過程，提高了測試效率。

鼎陽科技示波器可提供多種總線協議的觸發與解碼功能，例如I2C、SPI、UART、CAN、LIN協議等，其能夠準確地捕獲接口總線上的電信號，并以波形的方式直觀展示出來，可同時觀察多個信號線的總線系統，進行信號間的時序關系分析，更加深入地了解接口總線的通信情況，確保接口的穩定性和性能達到設計要求。

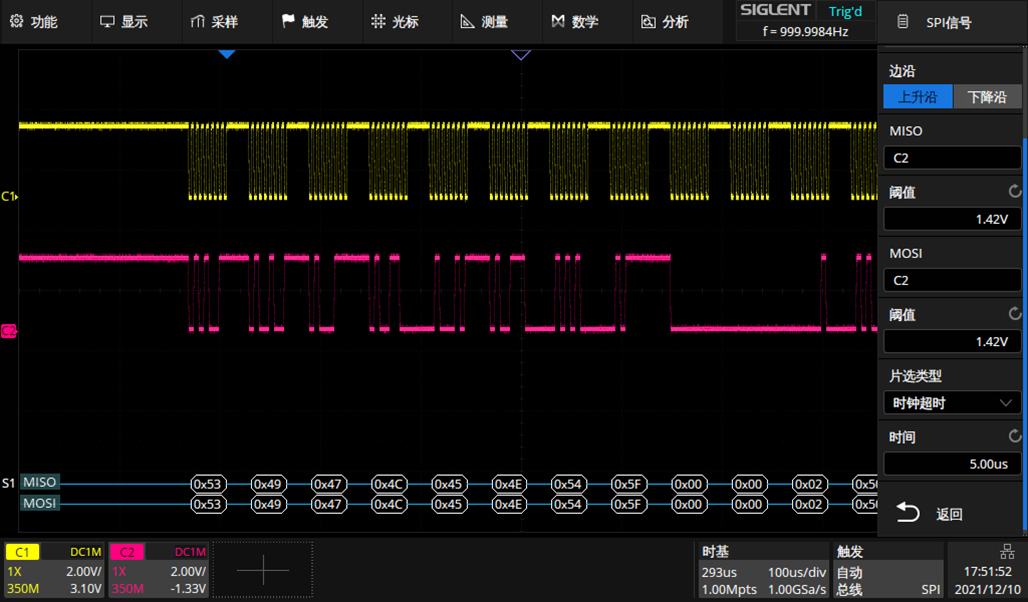

圖7 SPI解碼結果

數字電路設計中的抖動測量

抖動(Jitter)是信號沿相對其理想位置的偏移量，在高速數字電路測量中，通常關心的是高頻抖動。

抖動是數字信號，特別是高速數字信號非常重要的一個概念，越是高速的信號，其周期越短，對于抖動的要求就越嚴格。

對于復雜的數字信號來說，除了關心其抖動的RMS值以及峰峰值以外，還會關心該抖動的不同組成成分，因?yàn)椴煌煞值亩秳?dòng)對于數字電路的影響是不一樣的，相應的應對手段也不一樣，比如很多高速總線都會對高速數字信號的隨機抖動成分、周期性抖動、數據相關抖動等進行進一步的分解和研究。

鼎陽科技部分示波器系列產品可提供抖動分析選件，可以對數字信號的多種抖動參數進行測量，并且基于TIE數據對抖動進行分解，對各種抖動分量進行時域和頻域上的解析。

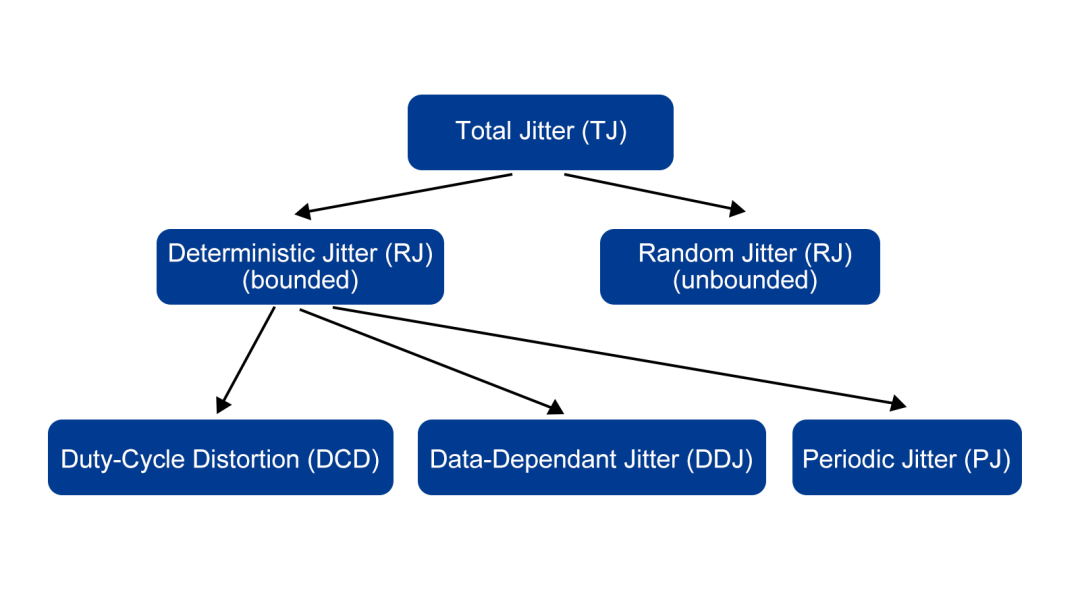

圖8 抖動的分解

抖動分解完成后，在對RJ估計正確的情況下，可以通過有限樣本的抖動測量值來估計任意誤碼率下的TJ，以節省測試時間；對各組成分量的形成原因的分析，可以在測量到某分量時反推到形成原因，有利于快速定位問題。

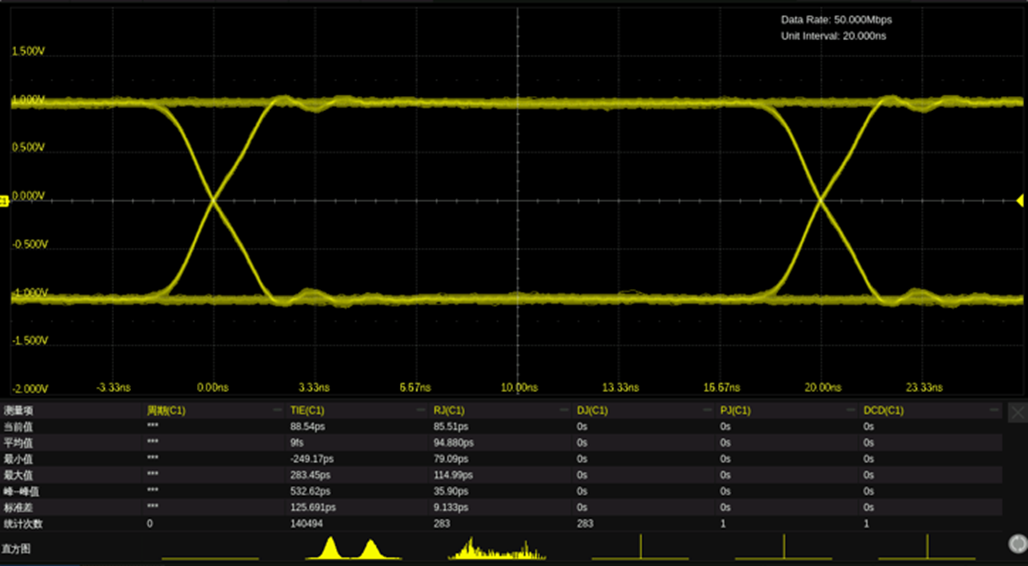

圖9 示波器抖動分析界面

總結

鼎陽科技示波器的多款功能在數字電路測試中可以發揮重要作用，特別是高帶寬、高采樣率產品，即使在測量高頻信號時，也能保證信號的真實還原，捕獲高速瞬態信號，從而快速、準確地發現和定位問題。
