這個特殊的脈沖序列可以在數學工具軟件中編輯生成，并調整其中脈沖的參數，最后將文件導入任意波形發生器中進行輸出。

該方法較為繁瑣且不便于參數調整，所以鼎陽科技在SDG1000X Plus等系列均內置了雙脈沖波形設置選項，在信號源界面直觀地顯示輸出雙脈沖波形的特性，并且能夠更加簡便進行脈沖寬度等參數的設置，界面操作簡便，引導清晰，讓工程師能夠更專注于功率器件測試和問題的調試和解決上。

相關的多脈沖設置界面如圖4所示：

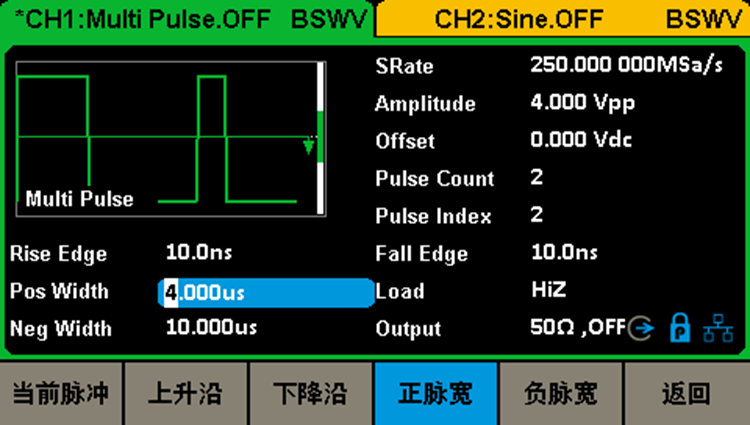

圖4 信號源的多脈沖輸出設置界面

不僅如此，工程師在多脈沖界面中可以選擇脈沖的數量和幅度，并且可以針對每個脈沖設置相關的上升下降沿時間和正負脈寬的寬度，界面簡潔，操作邏輯清晰。

在示波器上鼎陽科技同樣提供用于雙脈沖測試的測試軟件，通過DPT軟件可以減少手動測試的操作，有效縮短測試時間，軟件提供JEDEC/IEC標準的測試結果范圍，同時也支持用戶自定義參數進行測試，在測試結束后能直觀顯示測試結果并將結果進行導出。

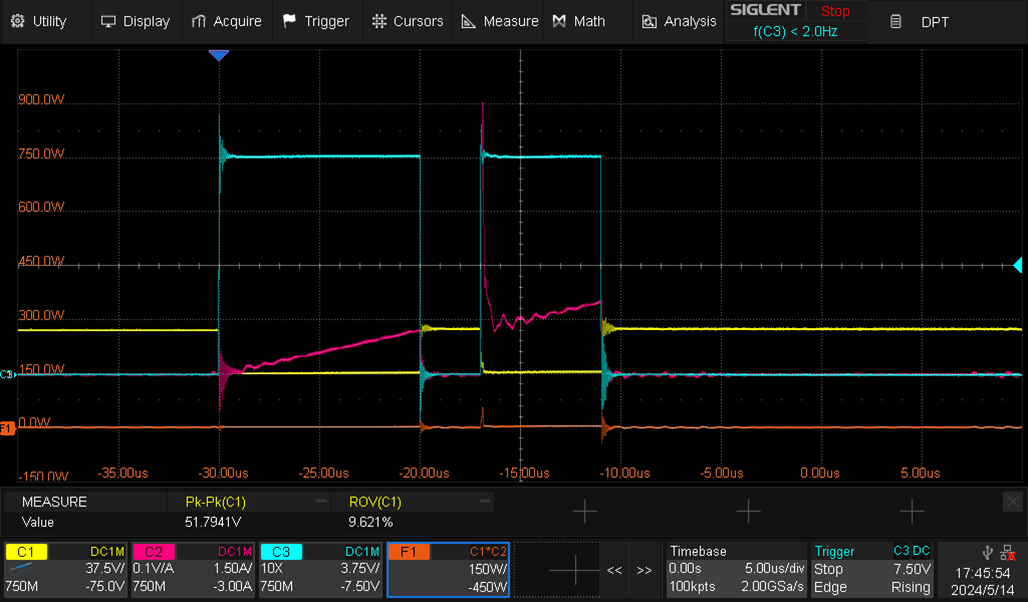

圖5 DPT軟件實際測試波形示例

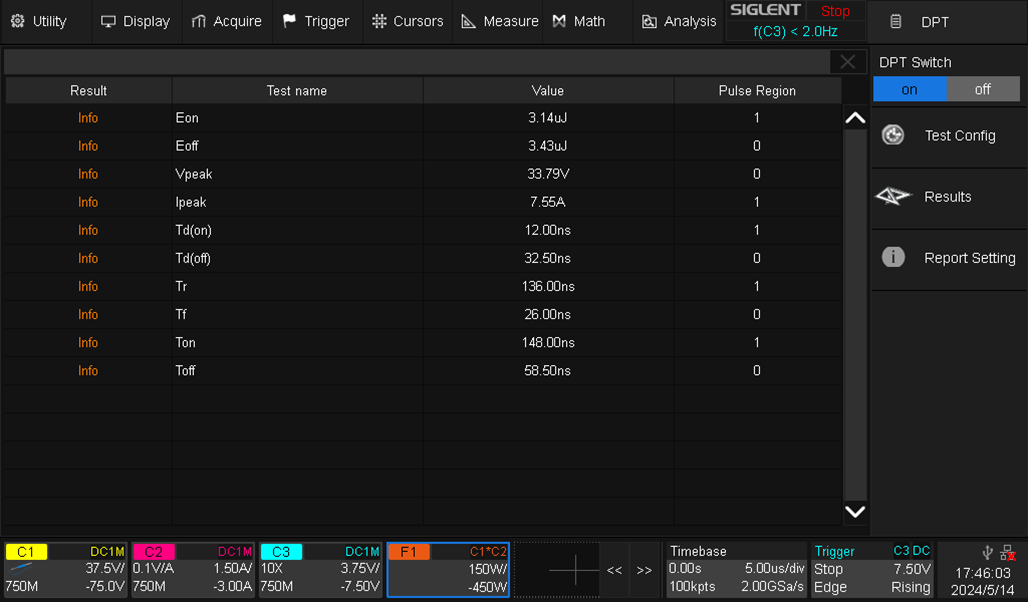

圖6 測試結果展示界面

04 解決方案-電源分析

鼎陽科技示波器中的電源分析功能選件可以幫助用戶快速分析開關電源的效率和可靠性等，支持的測量和分析范圍種類多，其中開關損耗、轉換速率、調制分析、安全工作區可對應功率器件MOSFET相關參數的測試。

其中每一項測試在示波器中均有詳細的連接指南和連接提示圖，以開關損耗為例，相關的連接說明如圖7所示，在說明中提示了探測點的選取，探測設備的選擇以及正確的探測方向和配置方法。

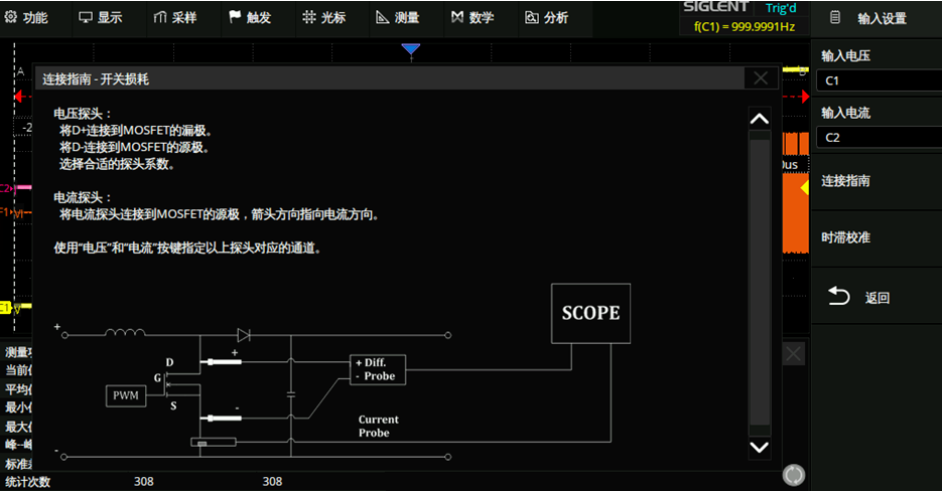

圖7 連接指南示意圖

在測量過程中，相對較小的時滯都可能引起較大的開關損耗測量錯誤，特別是在電壓幾近于零的導通相位期間，和電流幾近于零的非導通相位期間。通過時滯校準可以糾正示波器或探頭時延，在測試前應該執行一次；并且在硬件設置的任何部分發生變化時，也需要重新運行時滯校準。

電源分析功能中的安全工作區（SOA）可以根據配置菜單中設置的電壓限制、電流限制和功率限制參數自動生成，并判斷MOSFET上的應力是否超出SOA，有助于設計者快速發現電路中的問題或潛在風險。

圖8、圖9是測試MOSFET上電應力并使用SOA進行上電應力是否安全的操作示例。

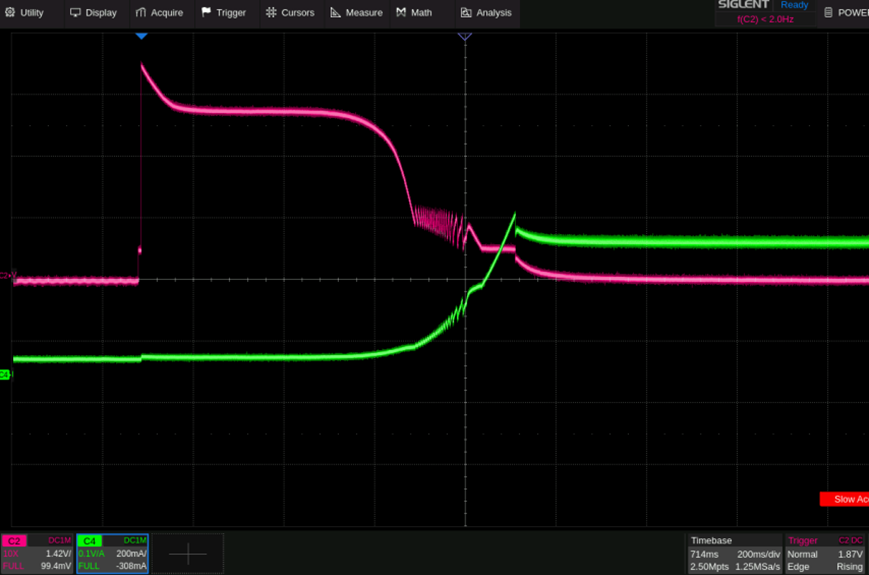

圖8 上電時MOSFET上的電壓和電流波形

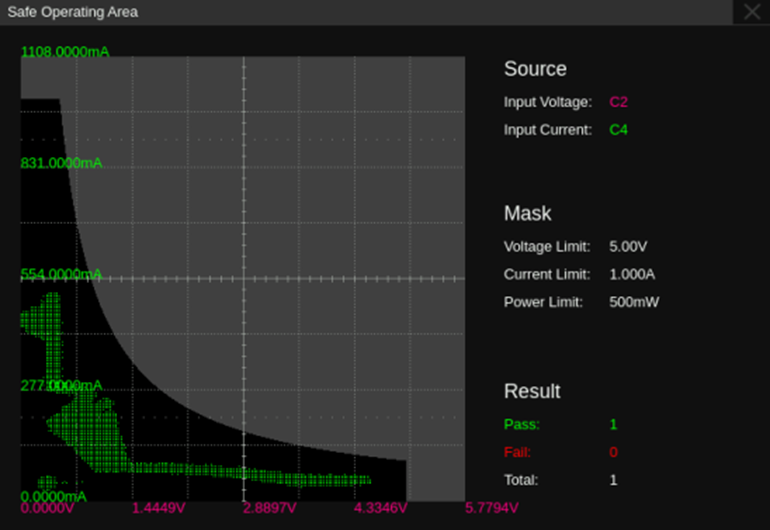

圖9 SOA測試MOSFET時的測試面板

總結

鼎陽科技提供用于功率器件測試的相關方案，其中雙脈沖測試是測量功率器件的動態參數的主要方法，能夠準確表征器件的相關特性。

構建用于測試的雙脈沖以及針對相關參數進行測試一直都是困擾許多工程師的難點，鼎陽科技SDG1000X Plus任意波形發生器提供了在波形界面直接選擇的多脈沖構建方法，為用戶提供快速便捷的脈沖信號編輯。

同時，在示波器中提供DPT雙脈沖測試應用，能夠對雙脈沖測試中的參數進行便捷測試，減少測試時間并提供直觀的測試結果報告。
