第二步：配置被測物進入相應的測試模式，發送特定的信號。

不同測試項對應的測試模式如下表所示：

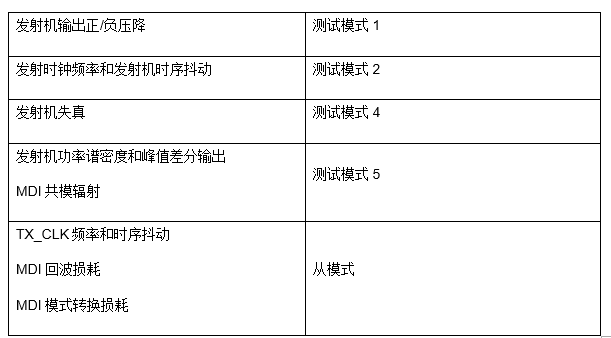

100base-T1測試模式對應表

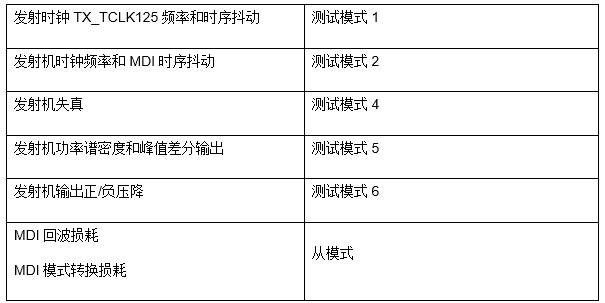

1000base-T1測試模式對應表

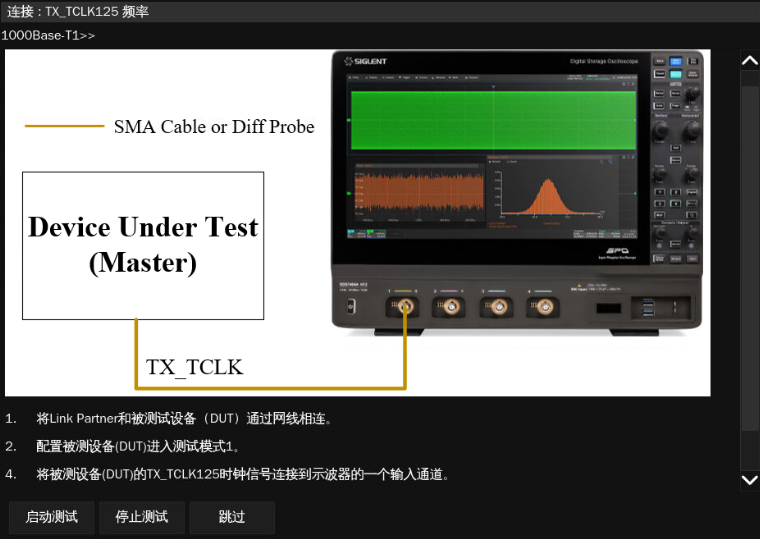

第三步，根據接線圖搭建測試環境。

一致性測試支持使用差分探頭和SMA進行測試并且搭配有不同的連接方式指引，可以滿足更豐富的測試環境。連接圖中包括了DUT、線纜以及在不同測試項中使用到的矢量網絡分析儀等儀器。

當同時進行多項測試需要更改連線時，連接方式會以彈窗的形式彈出提示更改連線和測試模式并顯示相關的連接圖。

第四步，查看結果并生成報告。

在完成測量和計算后，示波器將會將計算結果呈現出來，不僅顯示被測件在特定的測試中是否合格（pass/fail），還給出了該產品超出或者距離合格標準的余量。

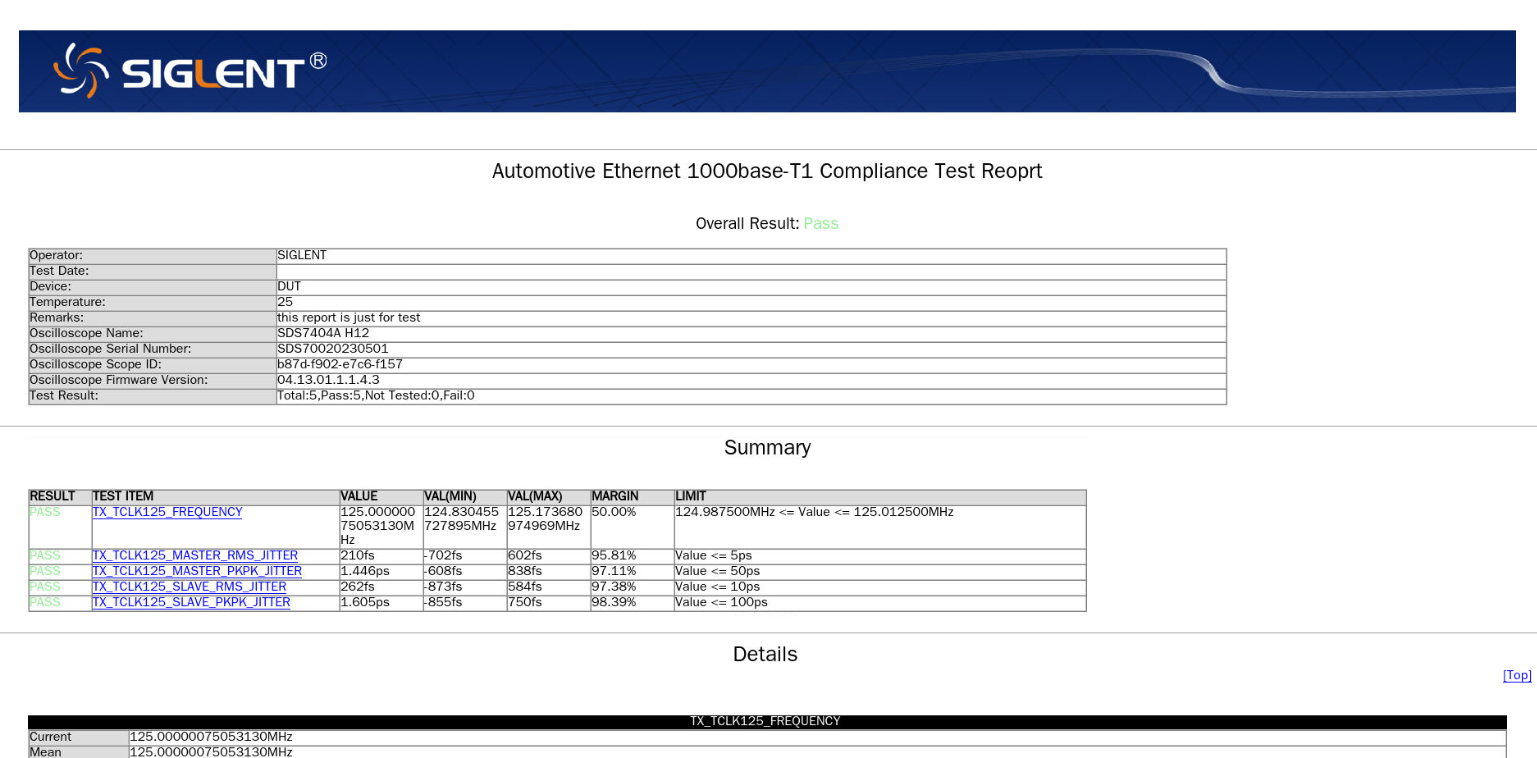

可以將測試報告以HTML或者XML的格式導出，報告中會記錄每項測試的細節，包括峰峰值、標準差、統計次數和平均值。

5、一致性測試的共性問題

如何將信號引入示波器

對于絕大部分一致性測試方案，都需要使用夾具和測試線纜、探頭將信號從DUT引到示波器中。對于有些串行數據，在測試不同項目時需要改變夾具的連接方式，有時還需要用到多塊夾具共同作用。測試夾具能夠根據規范要求布置電路和阻抗匹配，為DUT提供合適的連接接口，同時也為示波器探頭提供合適的探測點。

事實上，在不進行一致性測試，譬如調試信號時，也可以使用夾具來將信號引到示波器。不論是哪種一致性測試，都會有一部分來測量差分對的電氣特性，負責這一部分的夾具就是將難以用示波器探頭測量的線纜引導了夾具的測試線纜和探頭接口中，可以通過這種方式來測量線纜中差分對的信號。

被測設備發包

一致性測試的難點之一是發包問題。一致性測試是一種強制性測試，必須要發出規定的波形去測試才能得到標準中的結果，如果每個人都按照自己的工作信號來進行測試，那就找不到“一致性”的標準了。

對于各類主流的網卡芯片，可以通過修改相關寄存器或使用芯片廠商提供的發包工具來控制發包，從而控制被測件發出對應的波形進行測試，所以幾乎每種被測件都有自己獨特的發包方式。

配置指南

SDS7000A-CT-100base-T1/ SDS7000A-CT-1000base-T1目前僅支持鼎陽SDS7000A系列示波器，根據不同的測試需求需要使用額外的硬件。

下表列出了規范的最低要求，同時列出了鼎陽科技為該類測試提供的相應的測試測量?jī)x器。

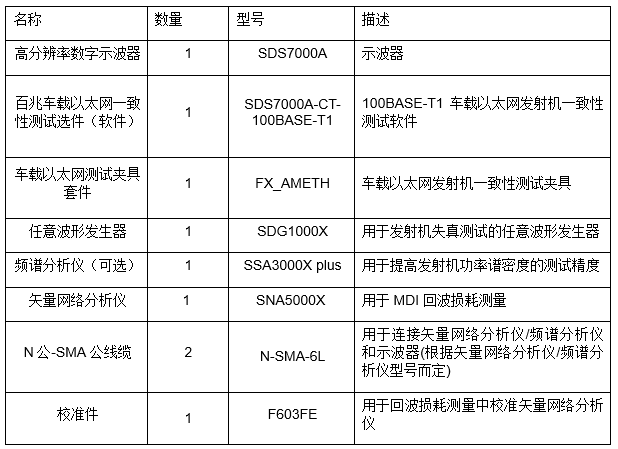

完全符合100base-T1標準的最低配置訂單實例

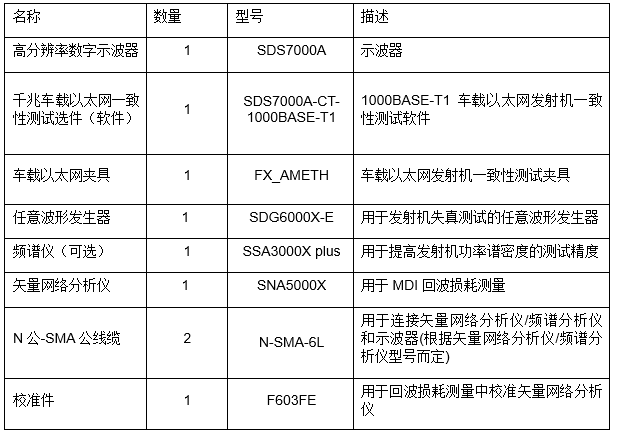

完全符合1000base-T1標準的最低配置訂單實例
