按照發射信號的不同，雷達分成很多種，比較常見的有兩種基本類型：連續波(CW)雷達和脈沖雷達。

連續波雷達主要是發射連續的正弦波，主要用來測量目標的速度。如果同時還要測量目標的距離，則需對發射的波形進行調制，如經過頻率調制的調頻連續波等。發射連續波，并且發射的同時可以接收發射回來的回波信號，即收發可以同時進行。但存在信號泄露（發射信號及其噪聲直接漏入接收機）和背景干擾（近距離背景的反射）。

脈沖雷達則發射的波形為脈沖，按一定的或交錯的重復周期工作，是目前應用最廣泛的雷達信號形式。常規脈沖雷達發射周期性的高頻脈沖。間歇式發射脈沖周期信號，并且在發射的間隙接收反射的回波信號，即收發間隔進行。但在近距離段存在探測盲區。

本文將主要介紹一下脈沖和跳頻脈沖信號的產生與分析。

l 測試設備

本次我們所使用到的測試設備為普尚SP206V矢量信號發生器和SP926P信號分析儀。

l 脈沖信號的產生與分析

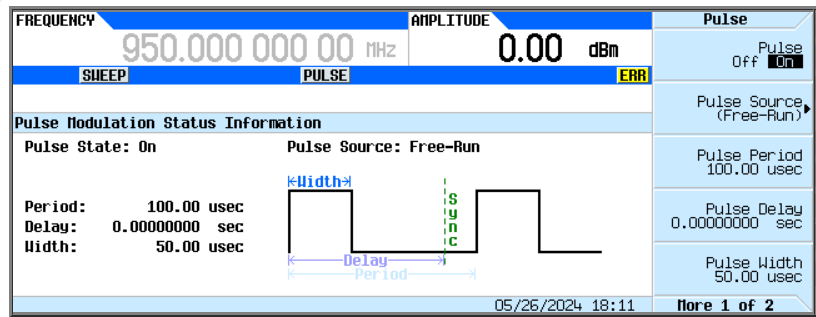

1. 使用矢量信號發生器SP206V來產生一個100us脈沖周期，50us脈沖寬度，即占空比為50%的脈沖信號，具體設置如下圖：

將載波頻率設置為1GHz,打開前面板的射頻RF和調制Mod開關。

2. 用SP926P信號分析儀來解調分析對應的脈沖信號。SP926P信號分析儀需要對應的脈沖解調選件以及分析帶寬選件，我們這臺設備的分析帶寬為160MHz。

按Mode->選擇脈沖解調功能。按FREQ設置載波頻率1GHz。按Meas Setup-進入信號設置，按照測試要求，更改測試參數。

其中采集時間設置為1ms。信號源產生的脈沖信號周期為100us，那么1ms內將有10個脈沖。

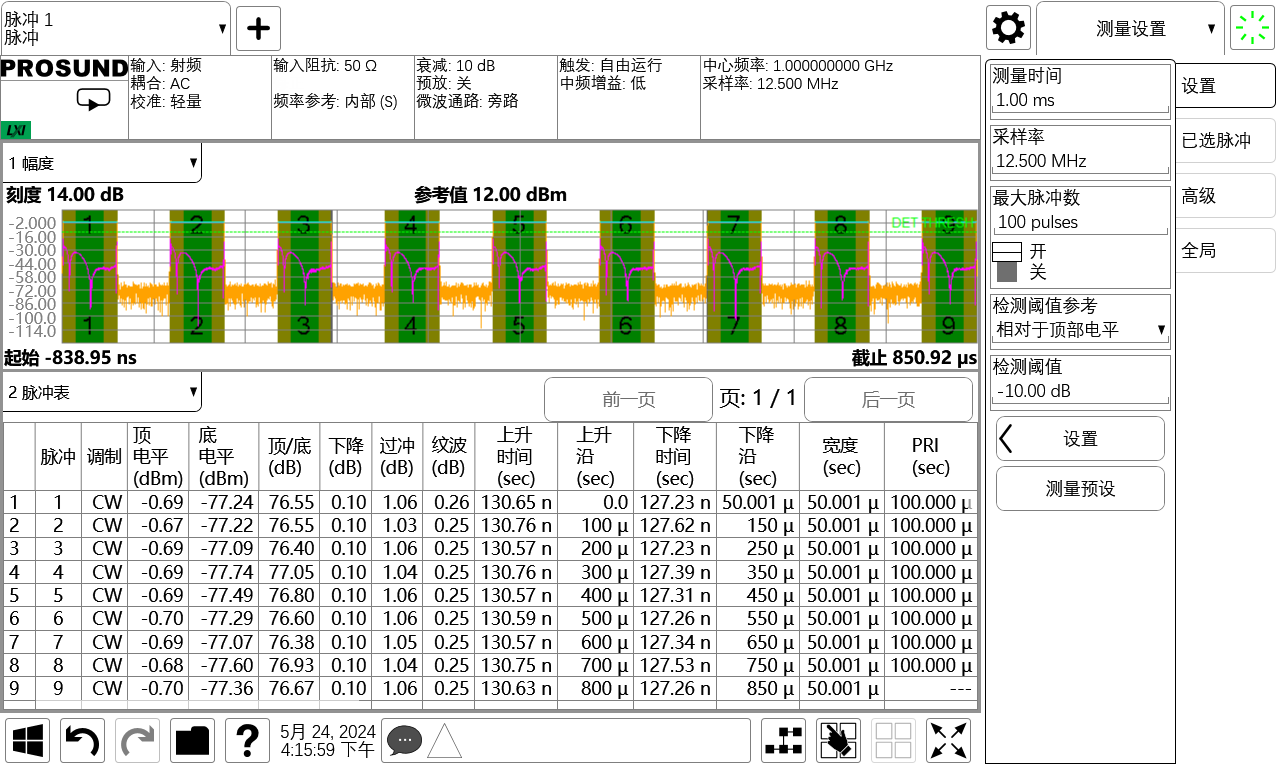

具體測量結果如下圖所示。

l 跳頻脈沖信號的產生與解調

跳頻脈沖雷達是雷達行業的熱點，我們用SP206V矢量信號發生器和SP926P信號分析儀來模擬產生和分析一個跳頻脈沖信號。

1. 首先打開SP206V的脈沖功能，生成一個10ms脈沖周期，5ms脈沖寬度，即占空比為50%的脈沖信號。用信號源的Sweep功能來模擬信號跳頻。脈沖信號載波只在995MHz，1000MHz，1005MHz三個頻率點切換。

每個載波頻點持續時間為100ms，脈沖信號周期為10ms，那么每個頻點每次持續產生的脈沖數量為10個。

2. 跳頻脈沖信號解調需要對應的測量選件和解調帶寬選件，并且分析帶寬要大于信號跳頻范圍。

按Mode->脈沖測試功能。然后按照測試要求，更改測試參數。

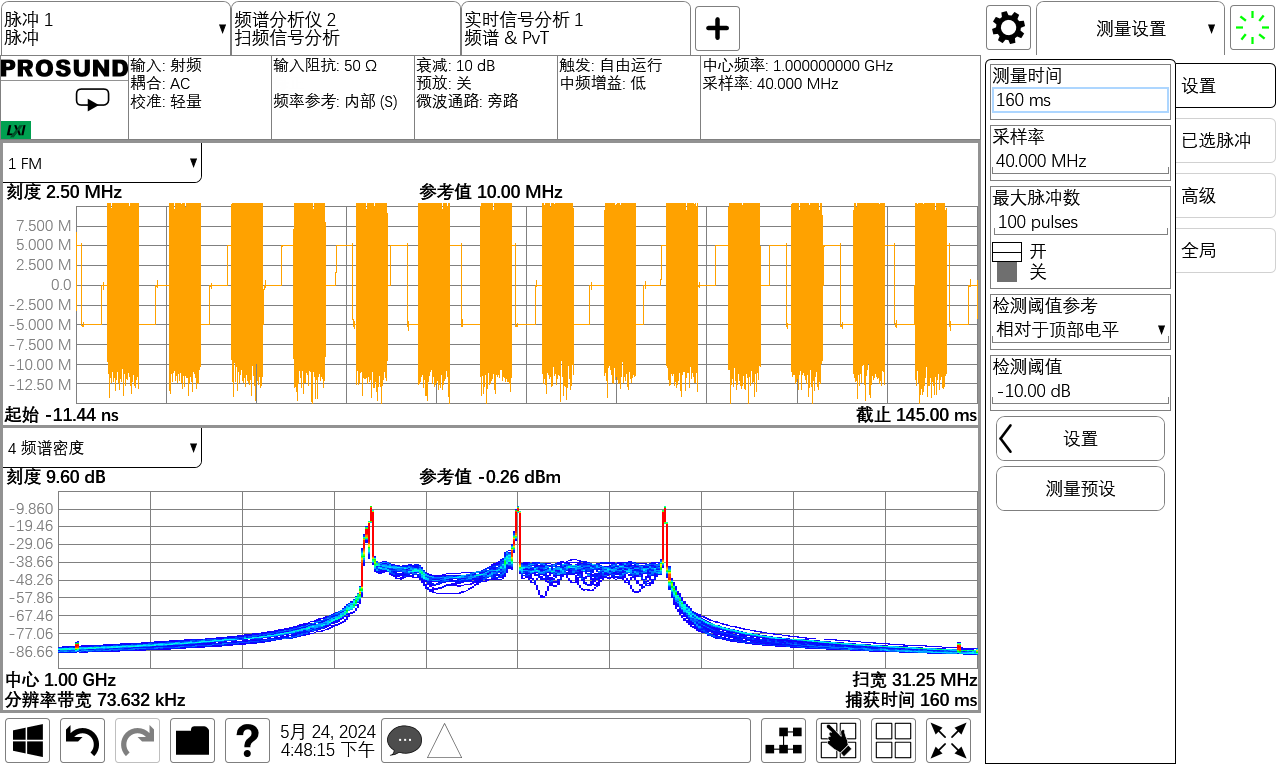

我們能看到頻譜分析儀單次解調到的脈沖數量為100個，如圖中FM測量界面，可以觀察到頻率偏移分別為5MHz, 0MHz, -5MHz。

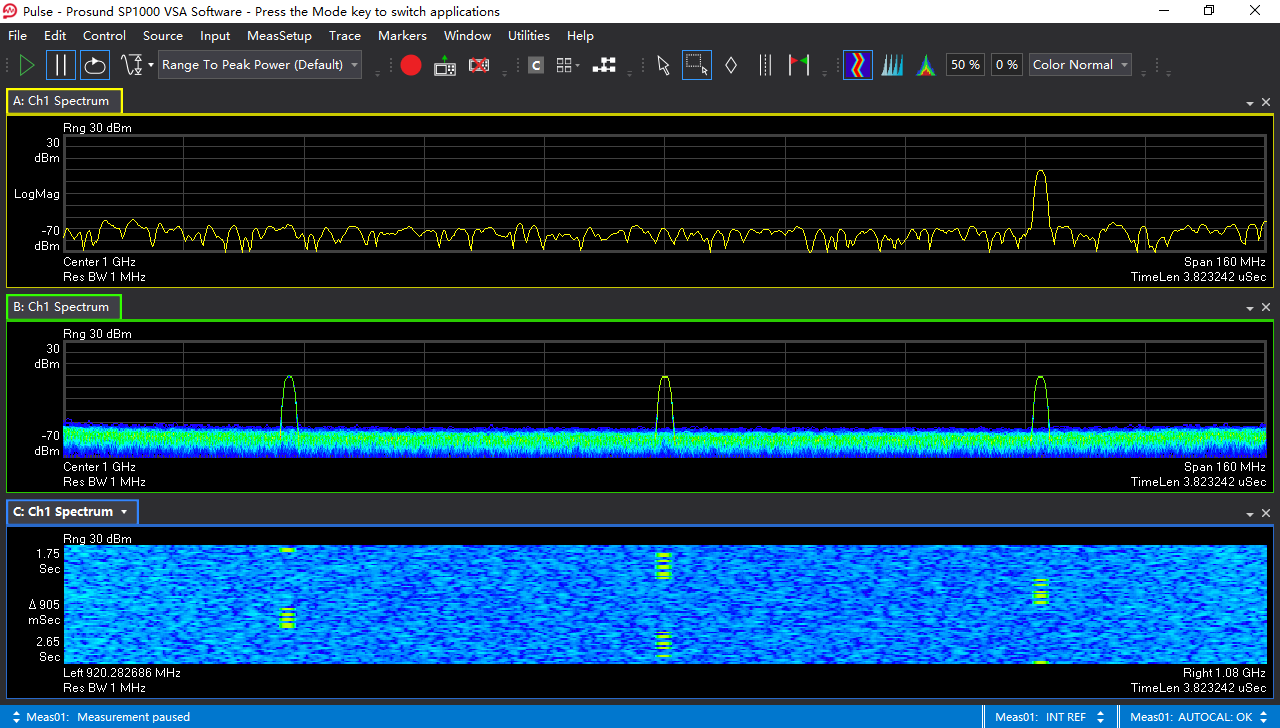

而通過普尚的SP1000VSA矢量信號分析軟件，我們也可以很方便的觀察到，950MHz，1000MHz，1050MHz，三個調頻信號的頻譜，實時頻譜以及瀑布圖顯示；對于瀑布圖，還可以觀察到不同跳頻頻率信號內的脈沖分布。
