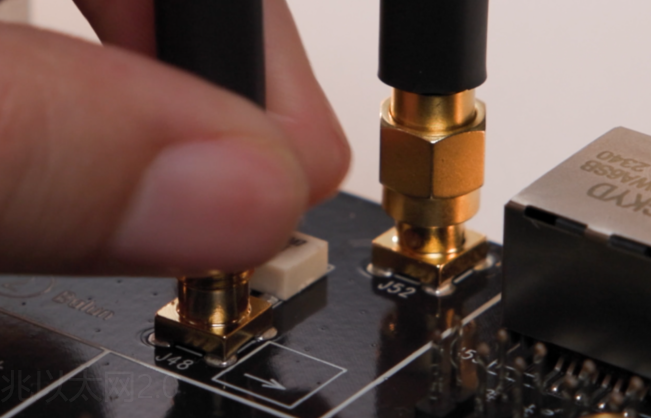

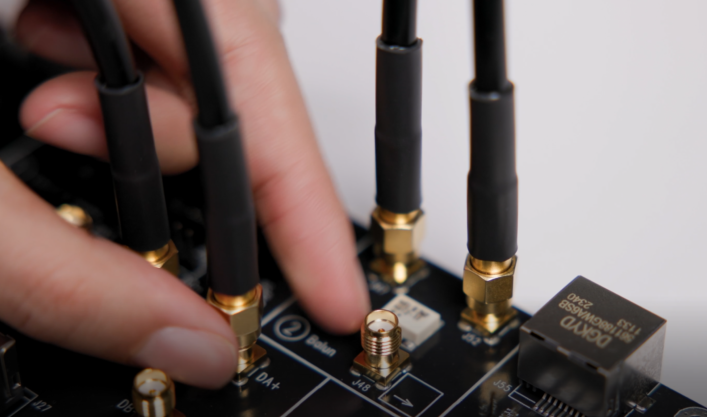

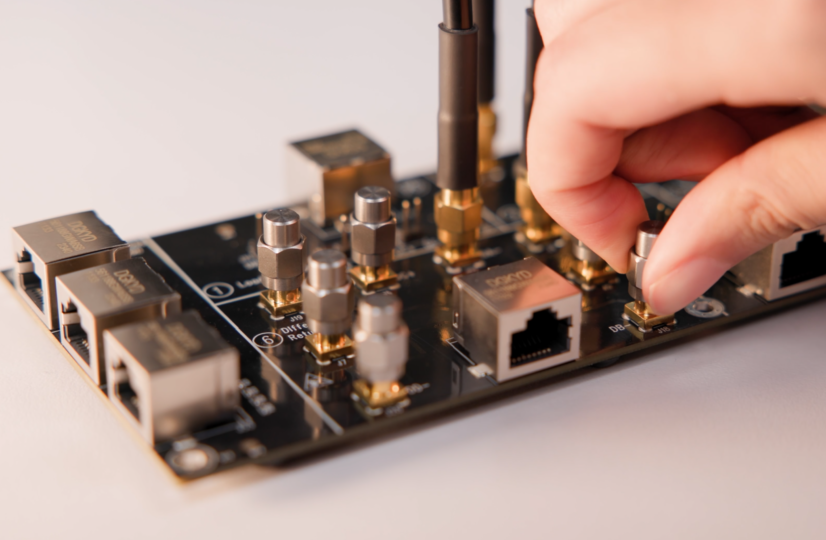

此外，在使用SMA線纜連接DA端口時，為了讓其他端口阻抗匹配，其他DB-DD端口需要50Ω端接。

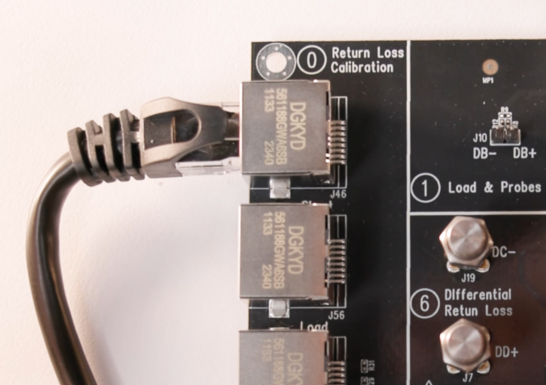

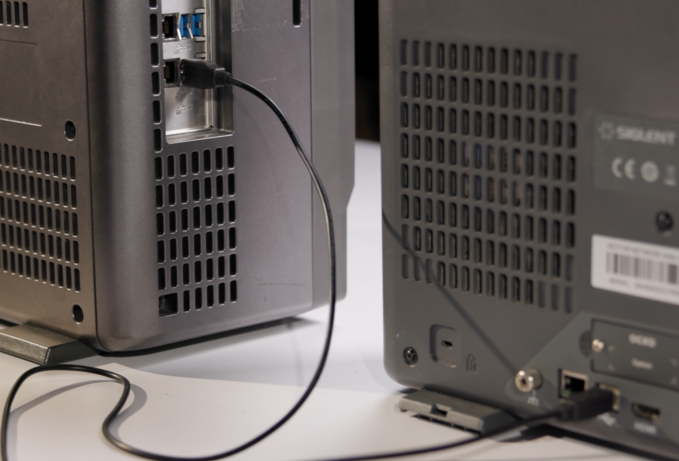

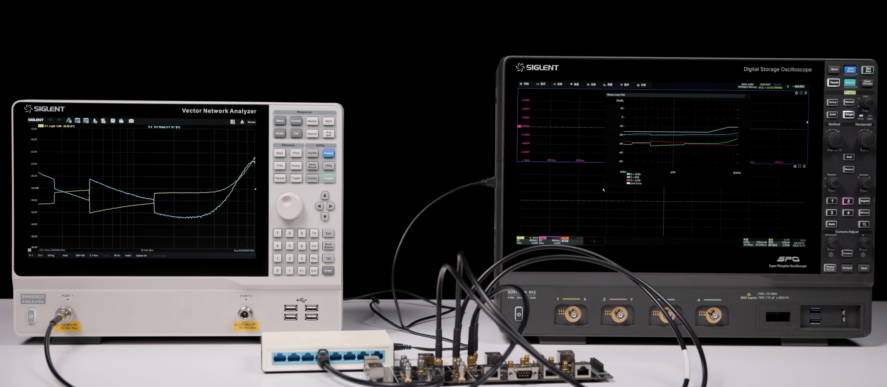

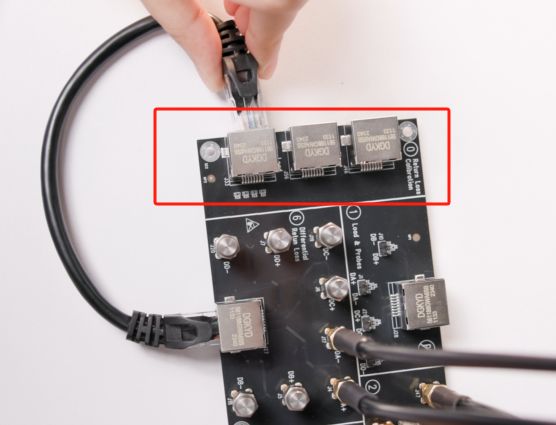

使用一根Type A轉Type B的USB線纜分別連接示波器的USB host接口與網分USB Device端口，再取一根短網線，一端接夾具區域6的J27，一端接夾具區域0的J46，做Open校準。

回到配置中，點擊測試連接，示波器會自動檢測網分的連接狀態，連接成功后會顯示網分的型號，選擇開路，點擊啟動校準，再將短網線依次連接Short、Load執行短路、負載校準。

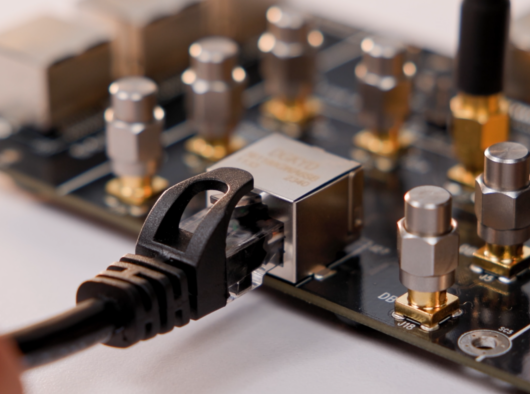

所有校準完成后，繼續看看連接指南，將網線連接校準區域的一端拔掉連接至被測物，然后點擊啟動測試，示波器會獲取矢量網絡分析儀測到的S11數據，并繪制成曲線。

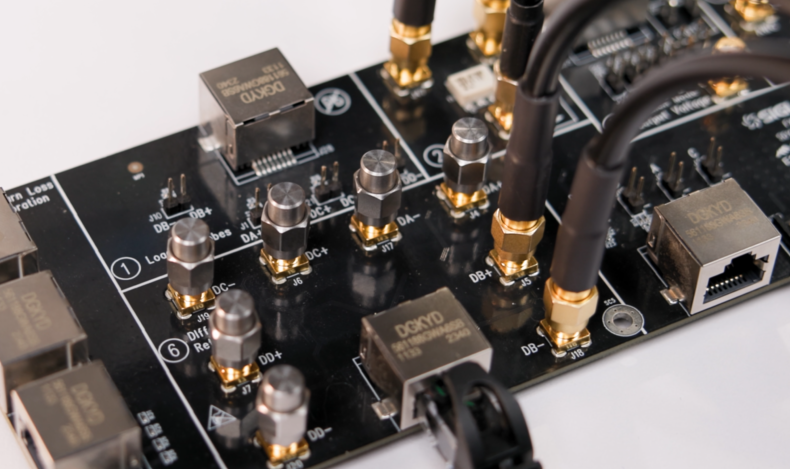

剛剛測試的是傳輸回波損耗，然后按照示意圖測試接收回波損耗時，需要將SMA線纜由DA+、DA-切換到DB+以及DB-上。

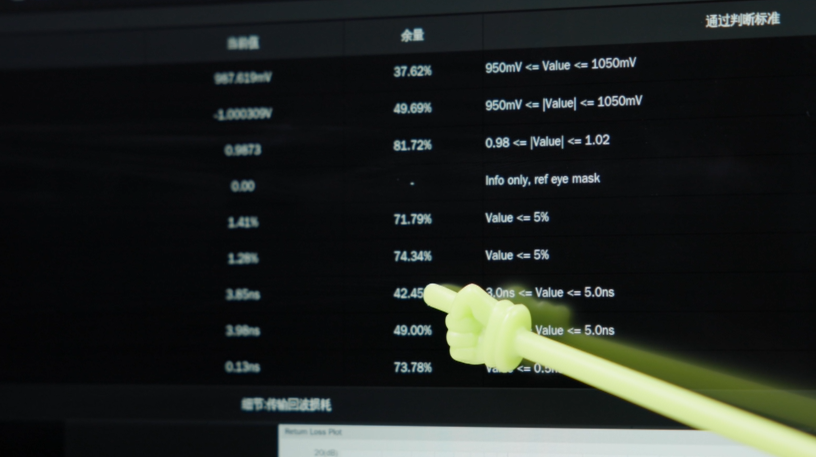

現在所有項都測試好了，可以來看測試結果。測試結果窗口的上半部分是測試項目，當前值為各個測試項目的結果，通過判斷標準則是官方要求的參考門限值，這邊還專門有一個余量提示。

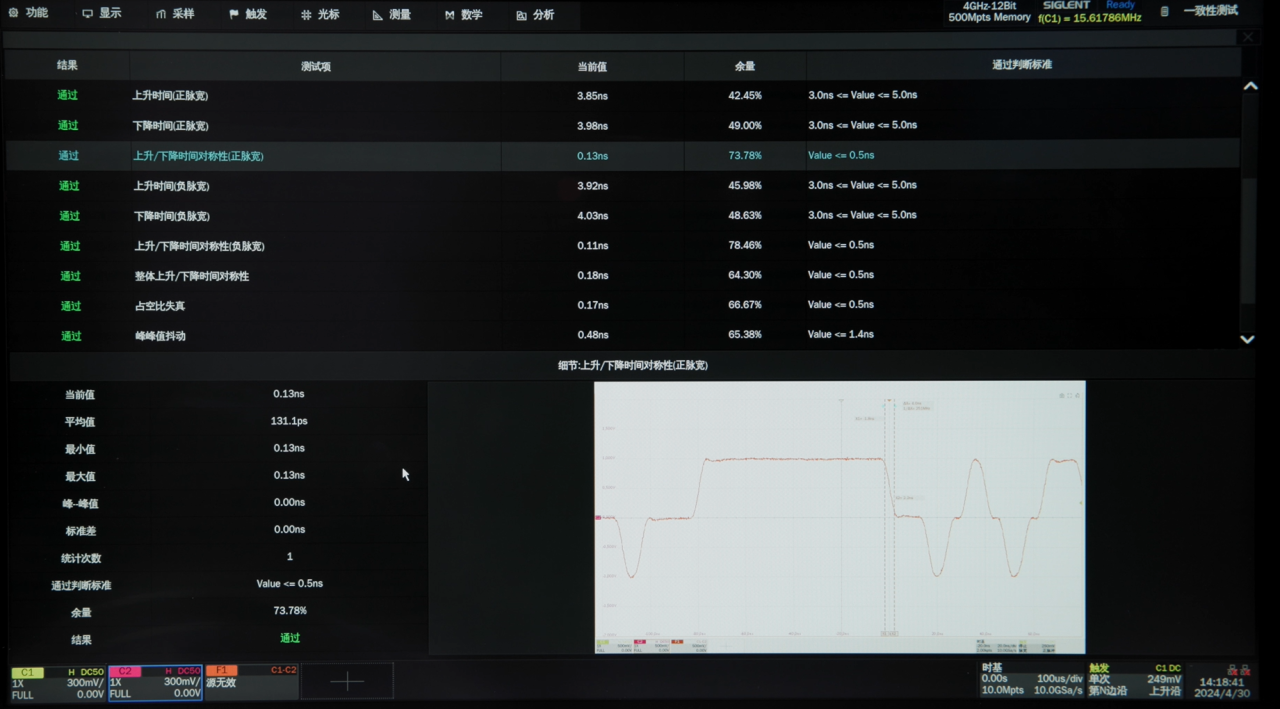

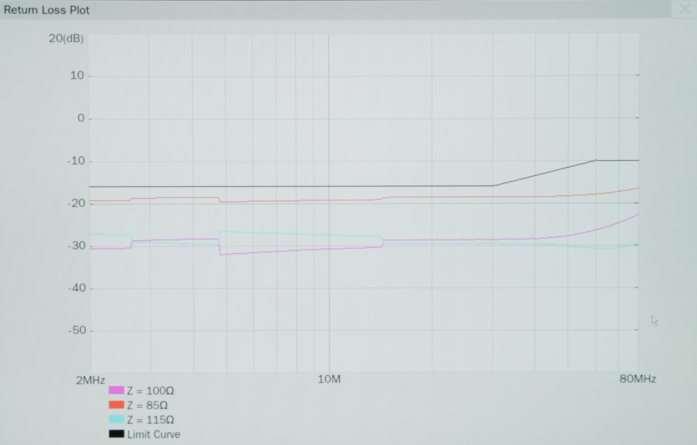

測試結果窗口的下半部分是對應的細節圖，在測試結果窗口的上半部分點擊感興趣的項目，下半部分即可顯示對應的細節，點擊圖片可以查看各測試項的波形細節，還有回波損耗的參考曲線以及實際測得的S11曲線。

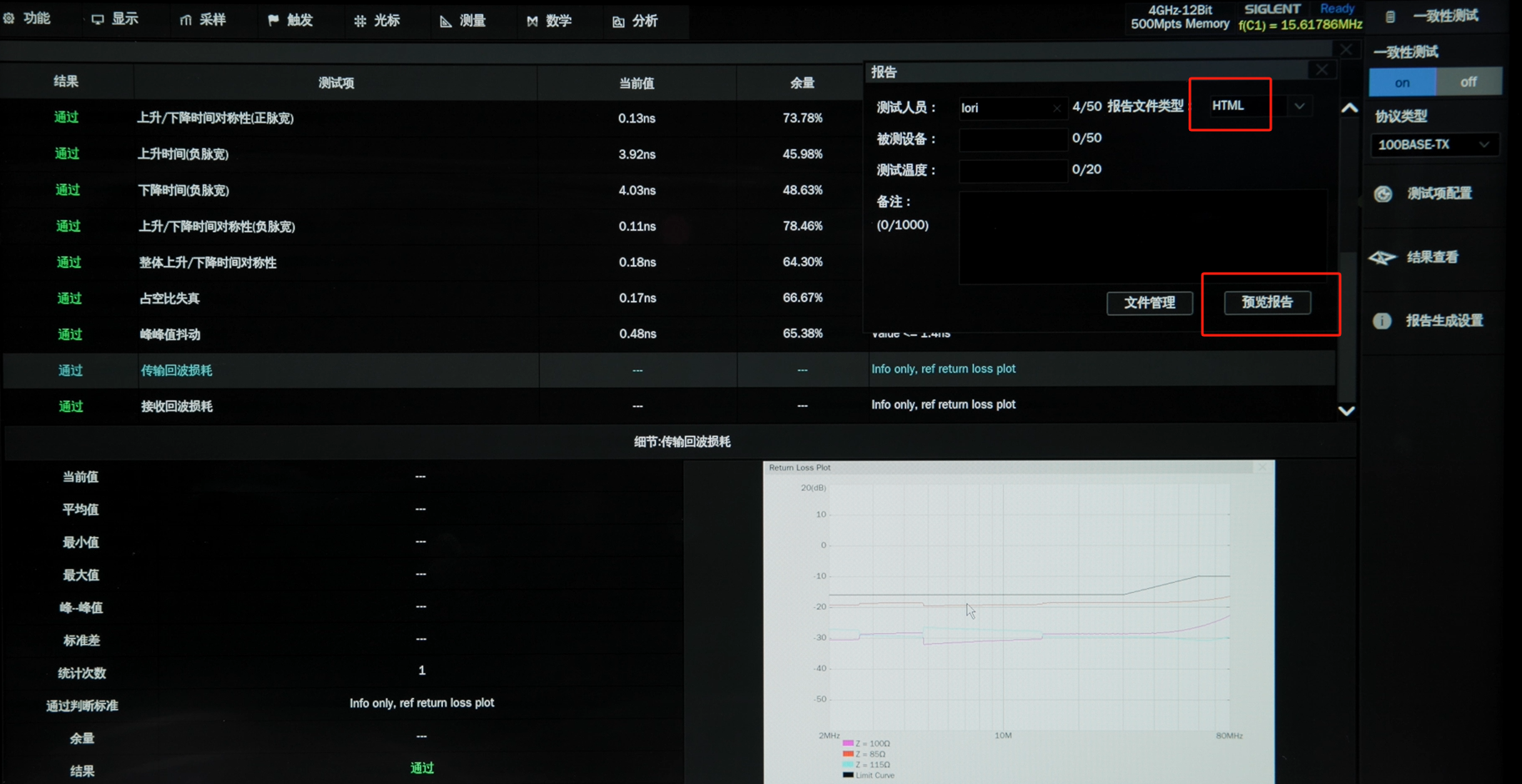

然后就到了報告生成設置這里，填入需要的測試信息，選擇報告類型為HTML，這邊點擊預覽報告可以提前查看生成報告的效果。

文件管理中選擇要保存的路徑，選擇桌面點擊保存，將u盤插入電腦，回到桌面用瀏覽器打開，就可以看到所有測試結果的摘要表，點擊某項測試項還可以直接跳轉到其詳細頁面，包括測試結果以及測試時的波形截圖。PDF版本可以通過點擊“打印”，選擇“另存為PDF”獲得。

還有個需要注意的點，保存成 HTML 格式時，會生成一個文件夾與一個 HTML 文件，兩者的文件名相同，但后綴名不同，如需拷貝，需要把兩者都拷走，并且兩者放置在同一路徑下，這樣在瀏覽器打開時才會顯示測試時的波形截圖。
