空冷島是熱電廠的散熱系統，與冷水塔原理相似。優點在于可以大大節省耗水量，避免因冷水塔產生的水污染問題。艾睿紅外熱像儀開啟“護島任務”：見招拆招，解決空冷島溫度監測痛點。

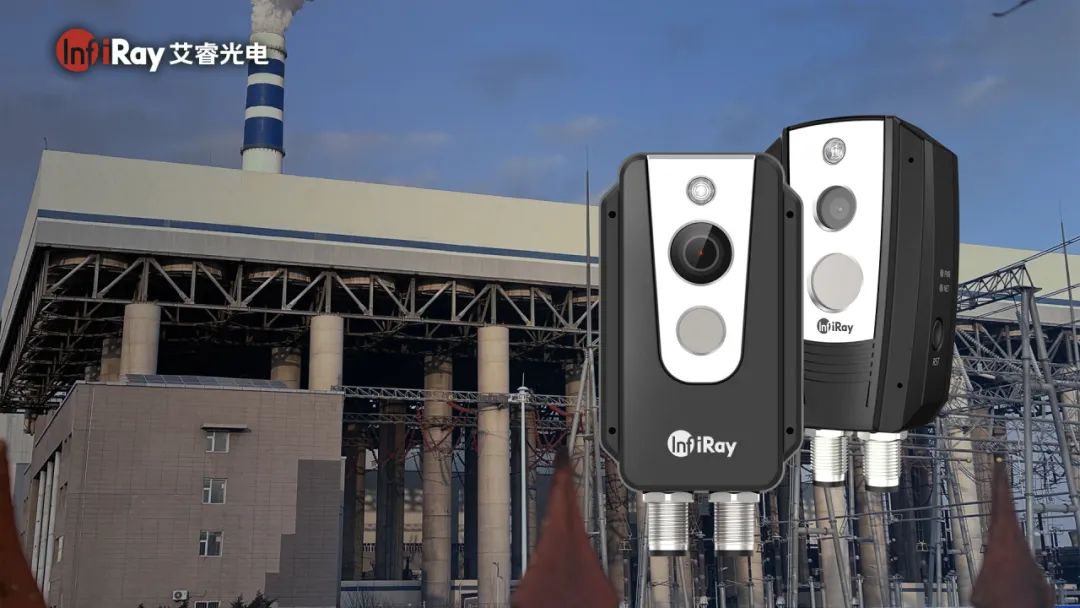

艾睿紅外熱像儀開啟“護島任務”：空冷島溫度監測應用實例

空冷島冬季運維痛點

空冷島冬季防凍是空冷機組冬季運維的重要項目。空冷管束內結冰容易凍壞空冷翅片管，造成泄漏；嚴重的會危及汽輪機的安全運行。目前防凍預警措施主要靠班組人員定期使用點溫槍到島頂進行巡檢。

這種巡檢方式不能實時監測，一但出現結冰情況為時已晚。通過紅外熱像儀實時了解翹片管表面溫度場分布，監測空冷凝汽器溫差溫升變化，可以實時了解空冷系統的工作狀態。

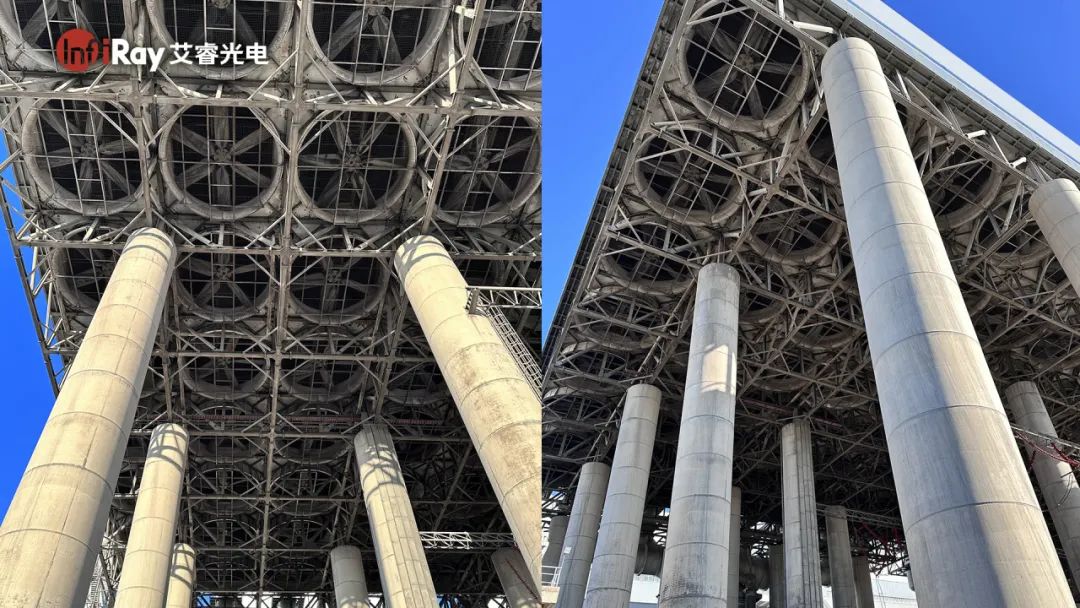

艾睿紅外熱像儀開啟“護島任務”：空冷島溫度監測應用實例

解密:艾睿紅外熱像儀

幫助客戶解決實際問題

空冷島上共安裝128臺AT20/AT30紅外熱像儀，采用TCP/IP實現與服務器通信，服務器用Modbus TCP協議實現與用戶HMI監測系統通信，傳輸測得溫度數據。通過光纖接入中心交換機與視頻服務器連接，即建立了紅外熱像儀與服務器的通信。

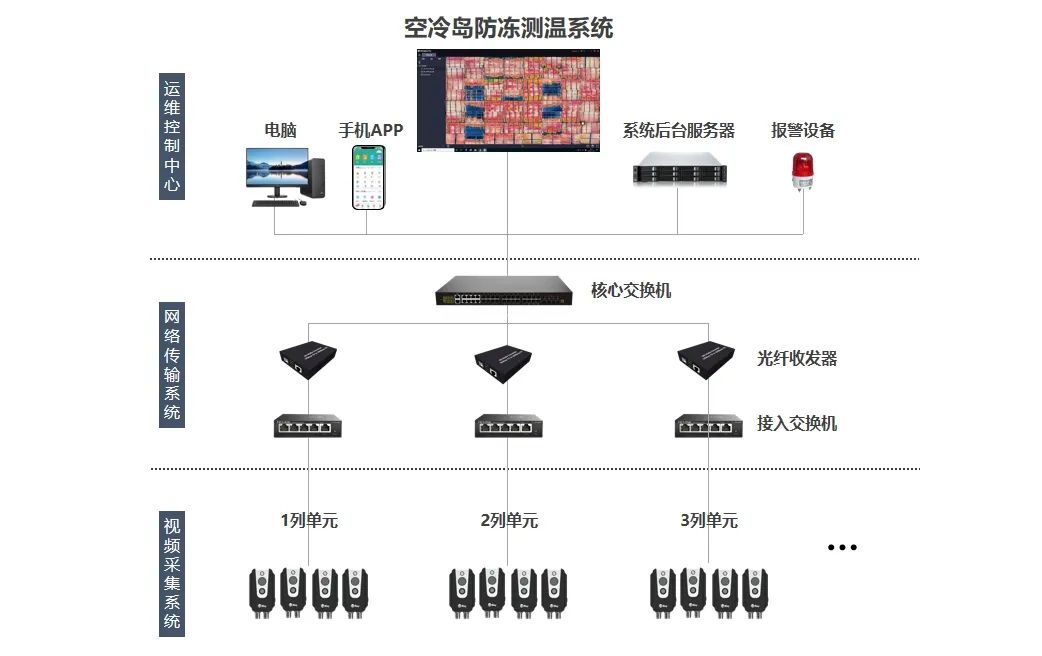

艾睿紅外熱像儀開啟“護島任務”：方案拓撲圖

?通過艾睿紅外熱像儀，24小時在線監控，檢測空冷凝汽器表面溫度，運行班組人員通過紅外畫面呈現的溫度，判斷是否采取防凍措施；

?現場風機是8×8矩陣形式，艾睿紅外熱像儀的紅外熱圖預覽狀態，同步為8×8矩陣，并可以自動輪詢；

?艾睿紅外熱像儀能夠實現低溫報警功能，報警信息實時傳輸?shù)竭\行中心，第一時間提醒運維人員進行處理；

?艾睿紅外熱像儀24小時工作穩定，防護等級IP67，能夠耐受極端寒冷天氣。

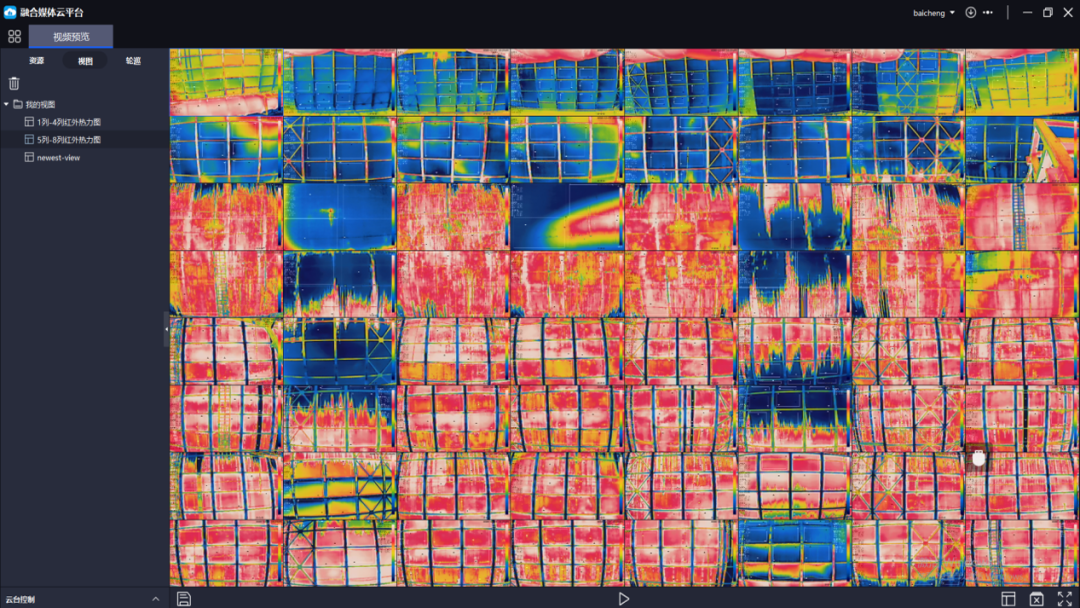

艾睿紅外熱像儀開啟“護島任務”：客戶端展示效果圖

艾睿紅外熱像儀：

為用戶持續創造價值

?平臺私有化部署，靈活對接多方平臺：通過Modbus TCP協議實現與用戶HMI監測系統通信，傳輸測得的溫度數據，數據維護安全穩定。

?報警方式多樣：可聯動彈窗和聲光報警，現場和監控室可同時接收報警。

?可追溯性好：隨時隨地查詢報警記錄，清晰再現故障現場。

?解放巡檢人力：搭配現場監控平臺，遠端監控平臺，運行班組人員遠程查看溫度情況，無需定時現場巡檢，減少人力成本和巡檢安全風險。

艾睿紅外熱像儀開啟“護島任務”：空冷島溫度監測應用實例

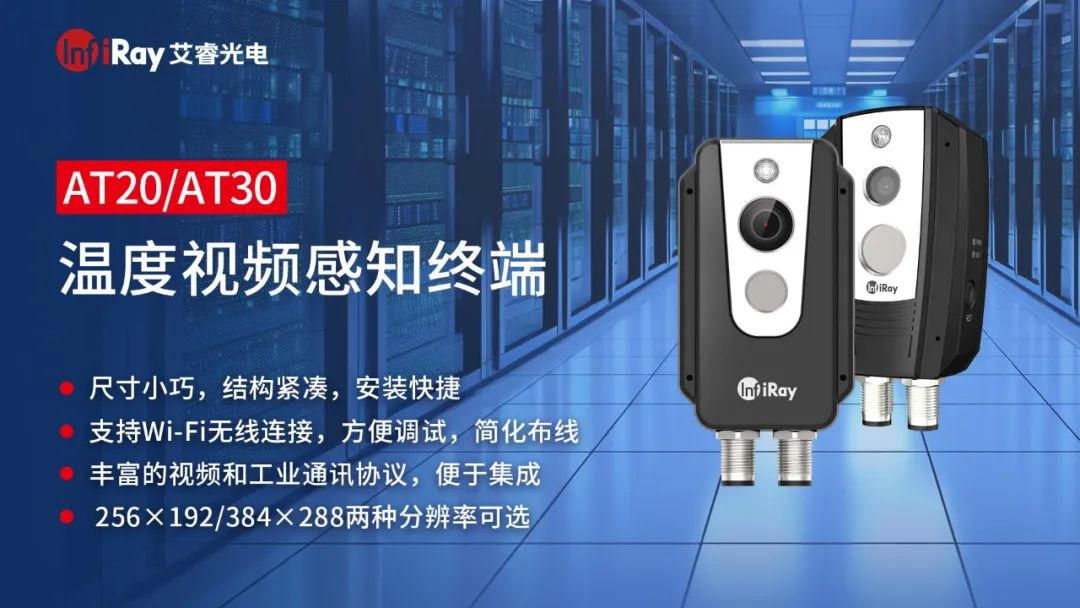

AT20/AT30溫度視頻感知終端

只選對的，不選貴的

艾睿光電針對用戶痛點，推出的AT20/30溫度視頻感知終端可以提供組網式實時監控的系統化方案，完美貼合用戶需求。其具備如下優勢：

?體型小：艾睿的雙光卡片機體型小巧，方便在空冷島的頂部、中間橫梁等各種位置布線施工，占用空間小，安裝便捷。

?多協議支持：AT20/AT30 支持ONVIF、Modbus TCP等多種協議，支持多臺設備同時組網監測，提高監測瀏覽效率。
