功率管理是物聯網設計中最為關注的問題，精確測量電流便是其中尤為重要的一項。

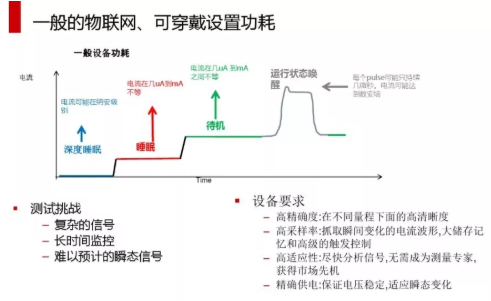

因?yàn)榕c物聯網相關的低功耗器件，功率消耗的速率不盡相同，在幾微秒到幾秒的時間內可能會消耗幾皮安到幾安的電流。那么，精確測量閉合電流環路中微安級、納安級微小電流信號呢？
吉時利DMM6500六位半觸屏數字化采樣萬用表能同時提供智能設備或傳感器各種應用匯總必需的低電流量程、分辨率和速度功能。DMM6500采用16位模數轉換器，提供了10μA~10A的電流測量范圍，讓它既可測睡眠電流又能測活動電流。
1、測睡眠電流
低功率便攜式產品的微控制器 (MCU) 和其他組件的睡眠模式漏電流可能只有幾十納安。整個產品的睡眠模式狀態漏電流可能為幾微安。DMM6500能以10pA 分辨率測量1μA 睡眠電流。
2、測工作電流

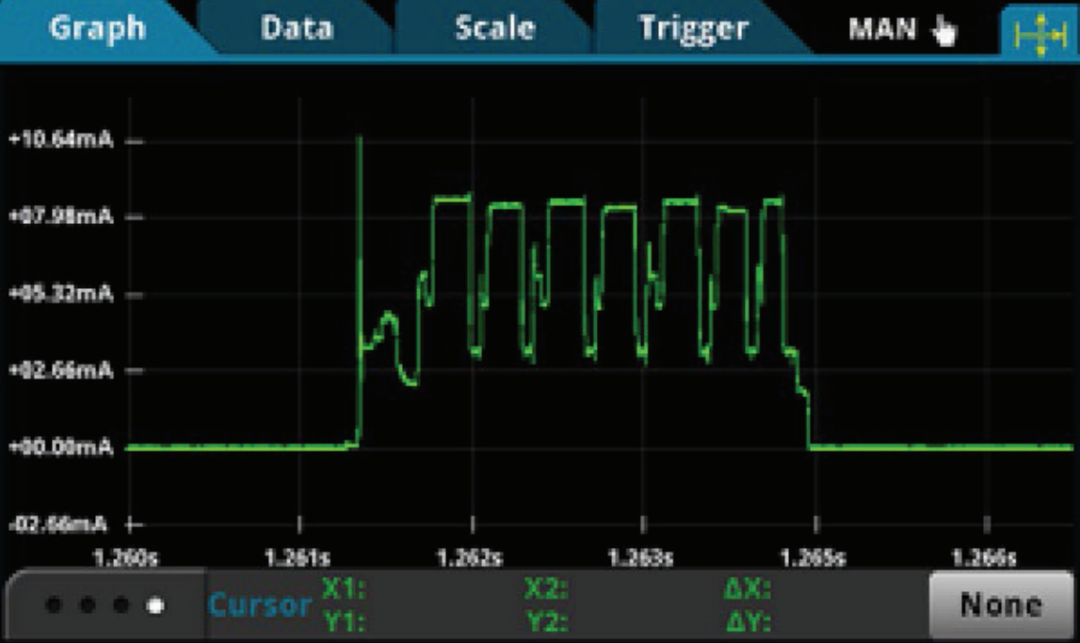

上圖是DMM6500捕獲多電平活動模式電流脈沖。DMM6500能以高達1M個樣點/秒的采樣速度，捕獲設備（包括低功率便攜式IoT設備）所有操作狀態中的負載電流，從睡眠模式到射頻傳輸期間負載電流突發脈沖。
