在使用多臺PBZ時，每臺同時使用時序機能也不會發生時間偏差的機能。

根據這個方法，就算多臺設備長時間使用時序機能也不會發生時間的偏差。實現了多路電源變動實驗。

同步運行功能

運用同步功能，你可以同時讓多臺PBZ電源輸出打開，關閉。并且還可以同時讓多臺PBZ電源執行序列輸出。通過時鐘同步可以將試驗控制在1us以下。

同步功能安裝步驟

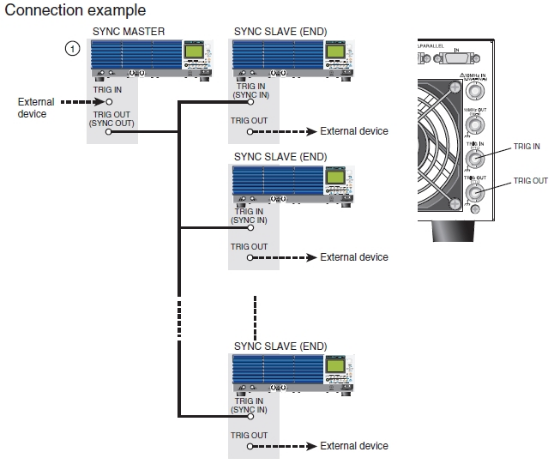

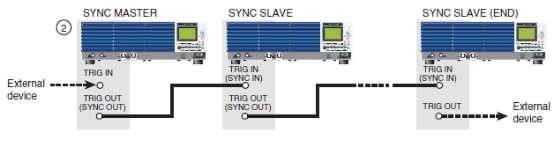

1、連接同軸電纜到設備后面板的TRIG IN和TRIG OUT端子。如圖所示，兩種連接方式都可以。

*同步連接功能不受臺數的限制，但請注意采用第一種連接方式，最多5臺從機可以連接到主機的TRIG OUT端子。

*從機存在兩種模式Slave unit和Slave end unit。

2、在設備CONFIG處完成相關設定。

*CONFIG設定第3頁，主機設為MASTER，從機設為SLAVE或SLAVE(E)。

*在輸出打開的狀態下，是沒有辦法完成設定操作。

*通過控制主機，你可以同時讓所有機器輸出打開或者關閉。但在該設定下，你僅可以單獨控制從機輸出關閉。

時鐘同步操作步驟

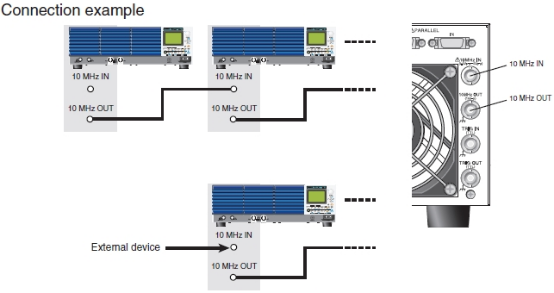

1、連接同軸電纜到設備后面板的10 MHz IN和10MHz OUT端子。如下圖所示。

*所有連接的設備都會有相同的時鐘頻率。

*在該連接狀態下，同步時延可以控制在1us以下。

兩臺電源同時執行序列

在完成同步功能安裝后執行如下操作。

1、在從機上，點擊RUN/PAUSE按鍵，通過旋鈕選擇想要執行的程序。

2、在主機上，點擊RUN/PAUSE按鍵，通過旋鈕選擇想要執行的程序。

3、在主機上，點擊RUN/PAUSE按鍵，兩臺電源就同時執行程序。
