在交流電路中，電源中斷可分為兩種類型：低阻抗與高阻抗。
具有低阻抗的電源中斷為短路中斷。短路是一種非預期的電流流動路徑，其阻抗通常非常低。而具有高阻抗的電源中斷為開路中斷。開路是指由于任何觸點故障而導致路徑被中斷或斷開的電路。這兩種中斷都是在短時間內結束的瞬時中斷。
在本期內容中，將使用實際的測量波形向大家介紹一下短路與開路電壓。
※ 本期內容可配合之前推送的【PCR-LE/LE2系列是如何抑制浪涌的①&②】一起閱讀。在本期推文的最后會有相關的推文鏈接，可供您方便閱覽。
設備條件
電源：PCR500LE
設定電壓：100Vdc
負載電流(使用電阻負載)：2.82A
應用軟件：SD011-PCR-LE
1、短路電壓波形(低電阻)
電源中斷方式：將輸出電壓設置為0V、1ms
當輸出設為0V時，PCR-LE/LE2系列將提供低電阻輸出。

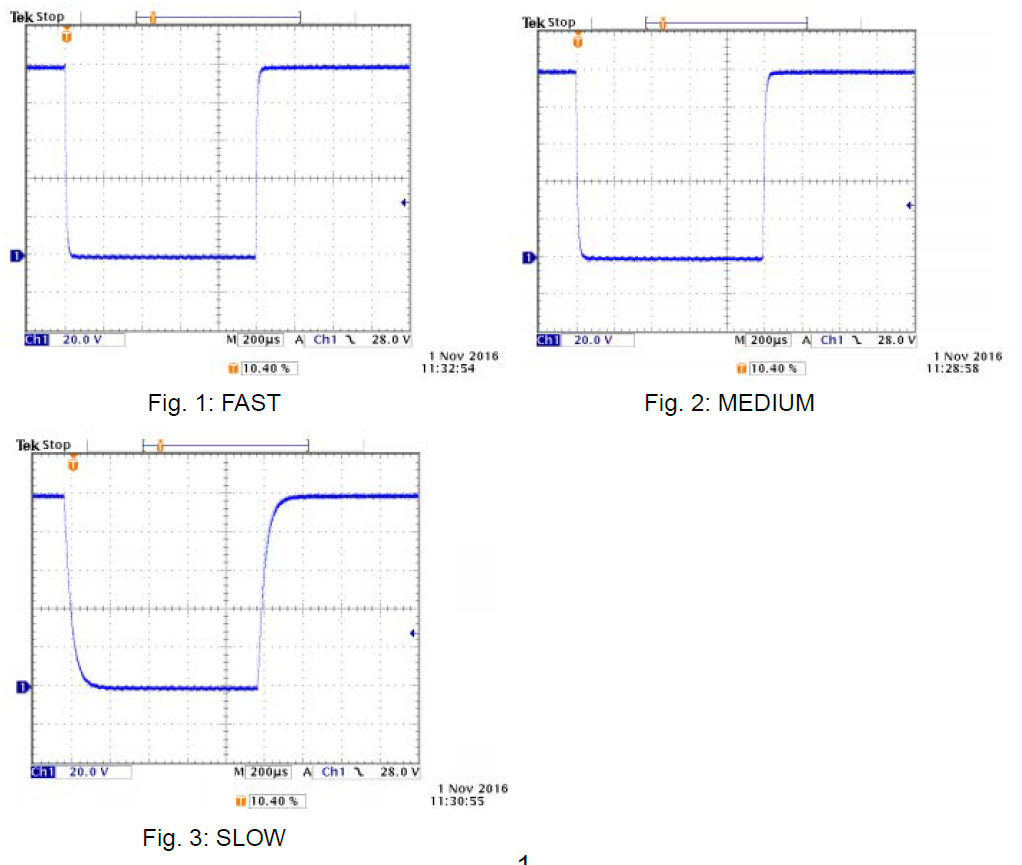

下圖1~3表示了在相應設置下的短路電壓波形：FAST/MEDIUM/SLOW
2、開路電路
電源中斷方式：關閉輸出持續1ms
具體設置：關閉浪涌抑制功能

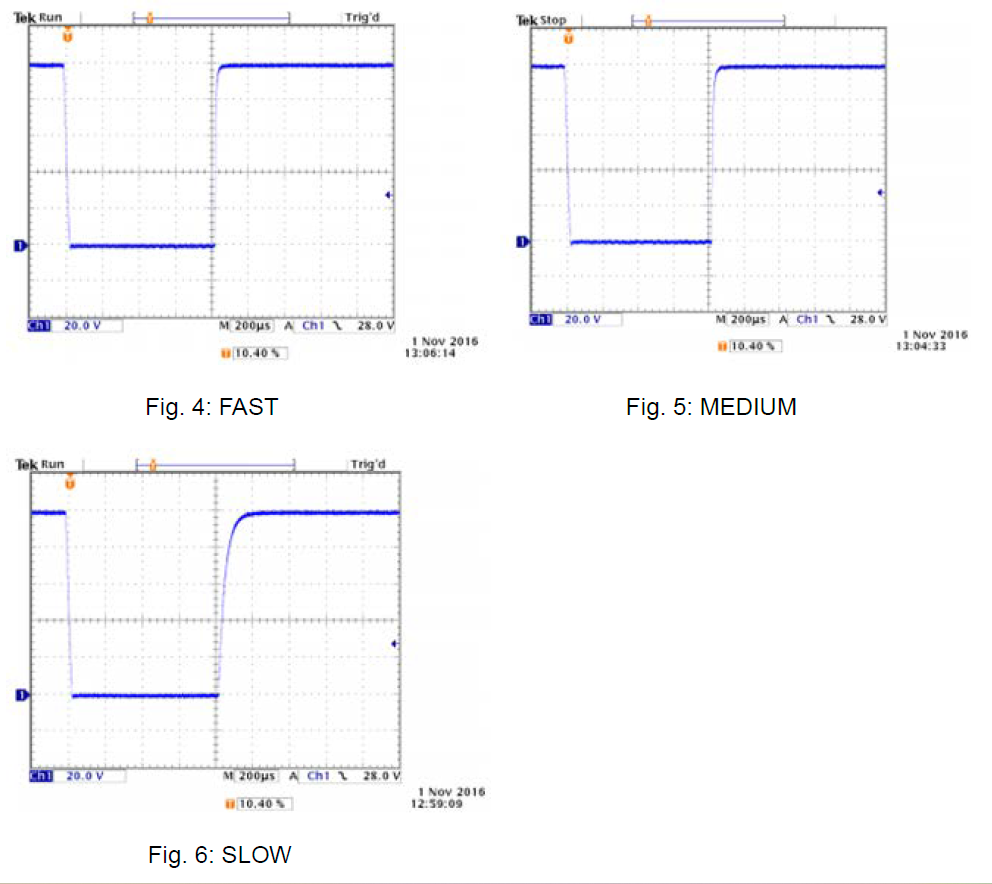

當輸出被關閉時，PCR-LE/LE2系列將提供高阻抗輸出。具體的高阻抗值可參考下記的圖表。而圖4~6則表示了具有三種響應設置的開路電壓波形。
