普尚SP900系列為高性能的信號與頻譜分析儀，具有最高可達4GHz的分析帶寬和超過70dB的無雜散動態范圍（SFDR），可對各種最新通信制式的信號進行深入分析。接下來為您介紹如何使用信號分析儀實現您的測試需求。

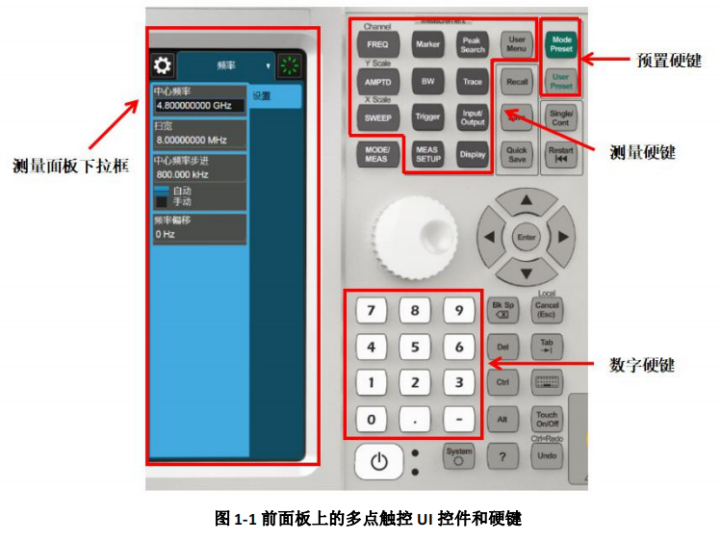

1、多點觸摸UI控件與對應按鍵
使用前面板進行測量時，有以下兩種配置方式：
- 測量和數字硬鍵
- 多點觸控 UI 控件，多點觸控 UI 包括硬鍵下拉框和其他屏幕上的控件。
測量硬鍵下拉框中的所有功能都有對應的硬鍵。點擊觸鍵與按下與其相應的硬鍵有一樣的效果。
當進行測量時，您可以使用以上兩種方式中的任意一種方式。
在本指南中，硬鍵和多點觸控 UI 控件結合使用。
2、預置信號分析儀
預置功能為創建和設置分析儀來預配置測量狀態提供了一種簡便的方法。兩種預置方式分別為：
- 默認預置，這些是在工廠設置的。
- 用戶預置，這是一種用戶自定義測量狀態，它可以通過點擊 User Preset 來實現。
若要訪問預置控件，請按如下操作：

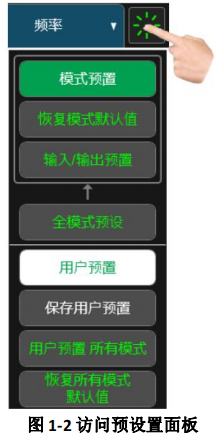

- 點擊在屏幕右上角的綠色預置圖標（見圖 1-2）
最常用的預置功能如下所述：
①模式預置
將分析儀還原至當前模式的默認狀態。這會影響到模式中的大部分參數，但是不會影響到輸入/輸出或系統變量。模式預置可通過點擊前面板上的硬鍵或預置下拉框中的模式預置（圖 1-2）來實現。
模式預置只會預置當前屏幕，不會影響到其他任何屏幕。模式預置不會預置分析儀中的所有設置。想要實現更全面的預置，點擊預置菜單上的恢復模式默認值和輸入/輸出預置。
②恢復模式默認值
重置當前模式的所有設置，包括模式預置中的設置。
③輸入/輸出預置
將輸入/輸出前面板鍵關聯的設置和數據組重置為默認值。這些設置不會受到模式預置的影響，因?yàn)樗麄兺ǔＥc連接至儀器的設備相關聯。
通過輸入/輸出預置和恢復模式默認值，即可完成當前模式的所有預置。
注意，輸入/輸出預置是一個全局功能，它會影響到所有模式。
輸入/輸出預置可以通過輸入/輸出菜單、預置下拉框或系統鍵下方的重置默認菜單來實現。
④用戶預置
將分析儀重置至一個用戶自定義的默認狀態。這會影響到所有被選擇模式的參數，包括輸入/輸出變量，但是不會影響到系統變量。通過點擊硬鍵或多觸摸圖標均可實現該功能。
⑤保存用戶預置
將分析儀重置至一個用戶自定義的默認狀態。這會影響到所有被選擇模式的參數，包括輸入/輸出變量，但是不會影響到系統變量。
當您頻繁地需要使用一個不是默認配置的測量配置時，可以創建一個用戶自定義預置。
根據需要設置分析儀參數，點擊預置圖標并選擇保存用戶預置，講當前參數設置為用戶預置狀態，選擇該預置狀態即可。
3、輸入數據
當設置或更改一種功能的參數時，經常需要輸入數值。向分析儀輸入數據的方式有以下兩種：
- 數字硬鍵：參見圖 1-1。

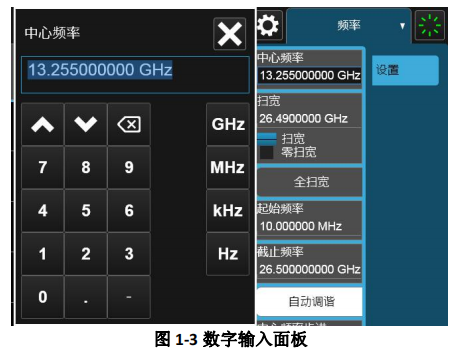

- 數字輸入面板：參見圖 1-3。
選擇您想要輸入數據的功能，在多觸摸屏上點擊該功能激活，使用數字鍵盤或輸入面板輸入數值即可。

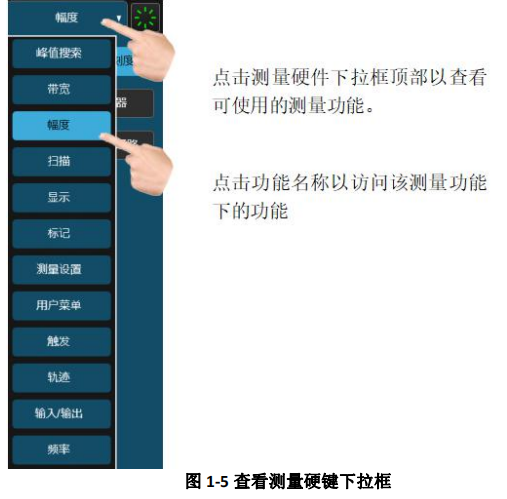

4、使用測量面板下拉框設置測量值
您可以使用測量面板下拉框來查看和更改測量功能的設置。點擊下拉框頂端以顯示所有可用的測量功能，接著點擊一個功能名稱來查看它的設置。
5、選擇模式、測量和視圖
