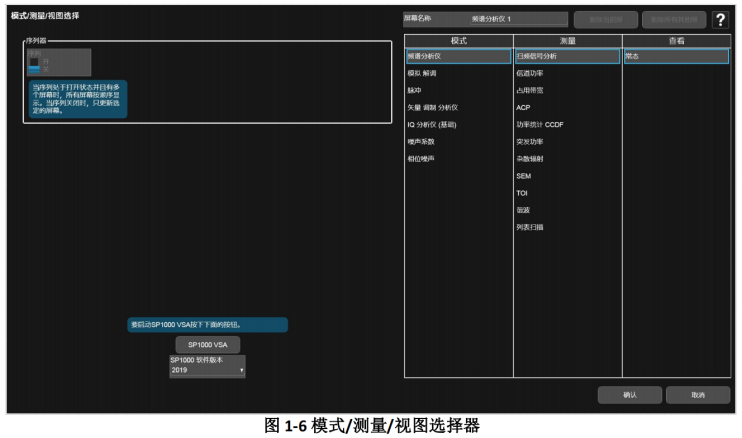

您可以在模式/測量/視圖屏幕（圖 1-6）選擇需要的模式、測量和/或視圖。

可以訪問該屏幕的兩種方式如下所述：

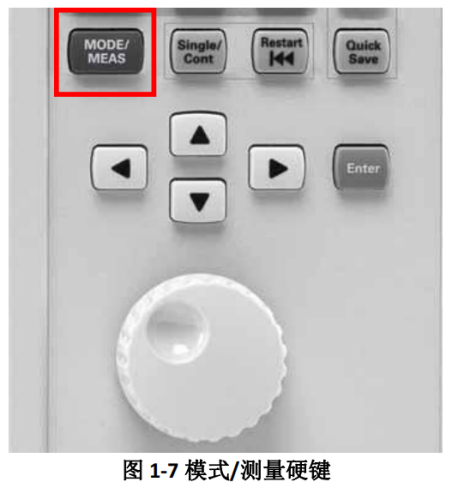

- 按下模式/測量硬鍵（圖 1-7）

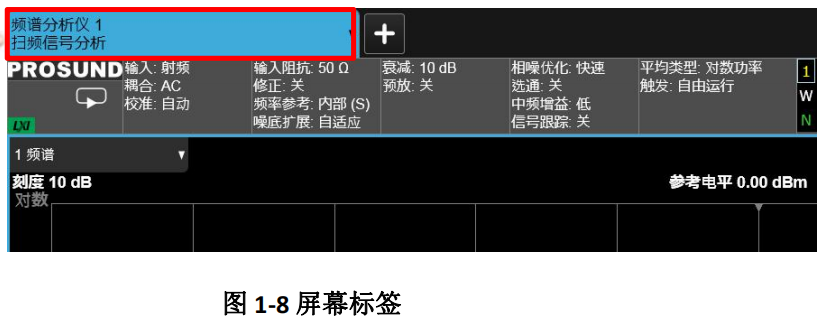

- 點擊屏幕標簽（圖 1-8）

6、訪問幫助系統

分析儀有一個嵌入式幫助系統，可以回答許多有關儀器使用和功能的問題。想要訪問分析儀內的幫助系統，有以下兩種方式：

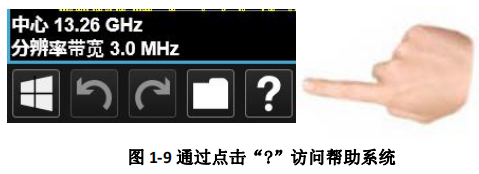

- 點擊在顯示屏左下角的問號標志（?）（圖 1-9）

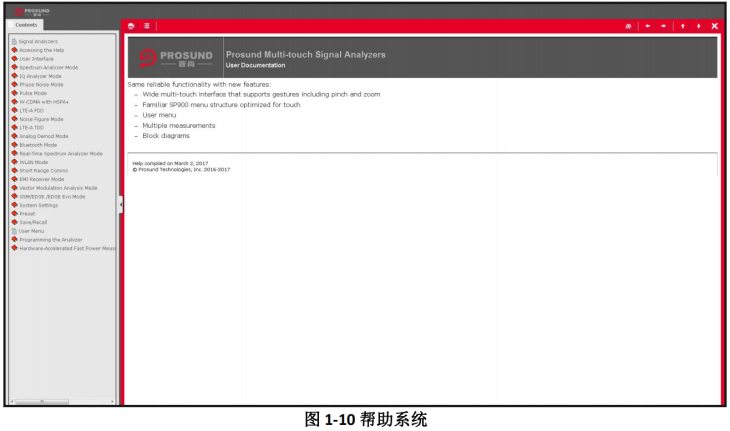

- 在屏幕上點擊并保持一個控件（圖 1-10）

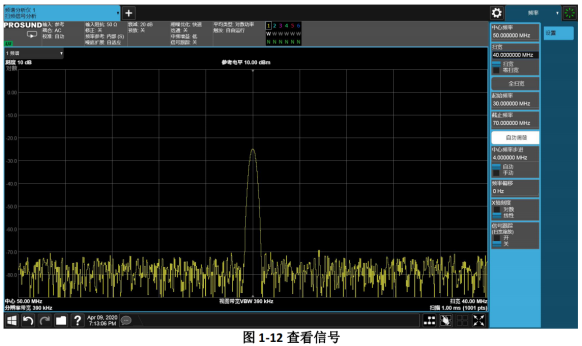

7、查看信號

①按下模式預置鍵預置分析儀（模式預置不會預置分析儀中的所有設置。想要實現更全面的預置，點擊預置菜單上的恢復模式默認值和輸入/輸出預置。）

②按下 Input/Output 鍵，點擊菜單面板上的射頻校準，選擇 50 MHz，將內部 50 MHz 信號路由到分析儀輸入端

③按下 AMPTD 鍵，點擊參考電平并在彈出窗口輸入 10 dBm，設置參考電平

④按下 FREQ 鍵，雙擊中心頻率并輸入 50 MHz，設置中心頻率

⑤點擊掃寬并在彈出窗口輸入40 MHz，設置掃寬

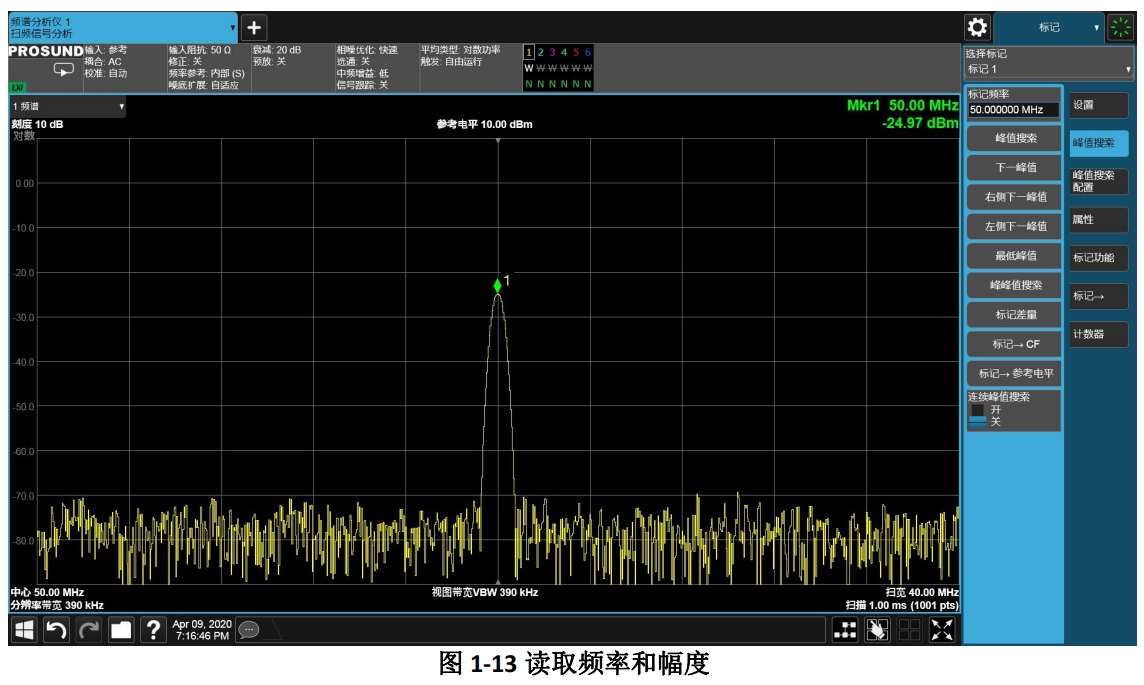

8、讀取頻率和幅度

按下前面板上的 Peak Search，或點擊菜單面板下拉框并選擇峰值搜索，激活一個標記點，并將它放置在信號幅度最高處，標記點的頻率和幅度顯示在屏幕右上角的激活功能區（如圖所示）

9、改變參考電平

點擊標記 -> 參考電平，改變參考電平，此時參考電平處于激活功能區

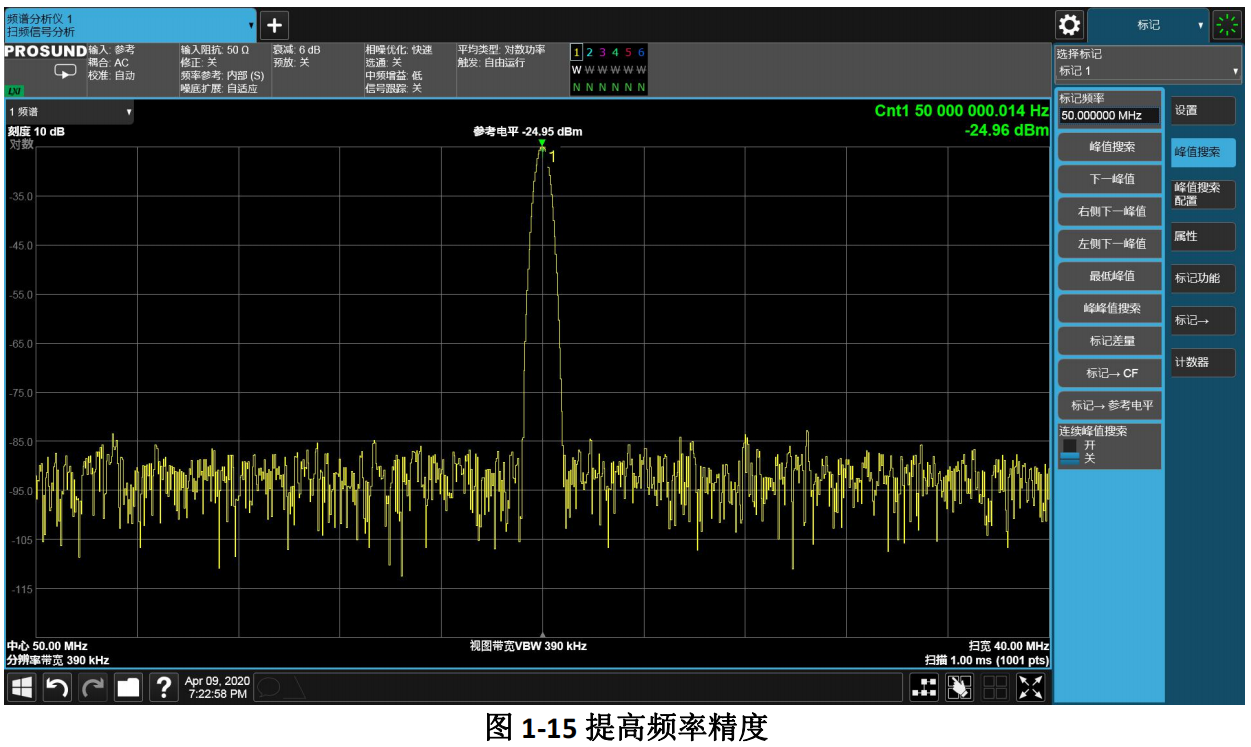

10、提高頻率精度

①在菜單面板點擊計數器，激活標記計數菜單

②將標記計數切換到開的狀態，提高標記點頻率的精度，屏幕右上角的標記注釋從 Mrk1變?yōu)?Cnt1

③選擇峰值搜索，點擊標記 -> 中心頻率，將信號峰值移動到顯示屏幕中心，標記注釋中顯示的分辨率提高了

本次測試需要用到的設備包括信號源，信號發生器（推薦普尚SP200系列），適配器，Type-N(m)轉 BNC(f)，線纜，BNC，122cm，及定向橋等。
