PLZ-5W的運作區域

在上期的文章中有講到一般的電子負載在低壓部分有衰減流動電流的區域，所以菊水的多功能直流電子負載PLZ-5W系列中也同樣有這個電流衰減的區域。負載端子在1V以上時可以流動額定電流，但是當負載端子的電壓低于1V時將如下圖所示，可流動電流將以每0.1V下降10%額定電流的斜率慢慢衰減。也就是，假設負載端子的電壓為0.4V時，PLZ-5W可以流動額定電流的40%。

負載端子的電壓低于0.25V以下時，是被稱為【低電壓區域】的區域。在該區域流過的電流會有以下條件，必須將負載端子電壓設為0.25V以上，并且流通過電流后，才能在低電壓區域流動電流。

實際操作演示①

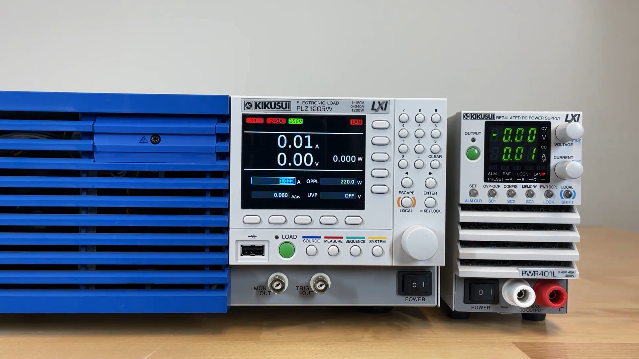

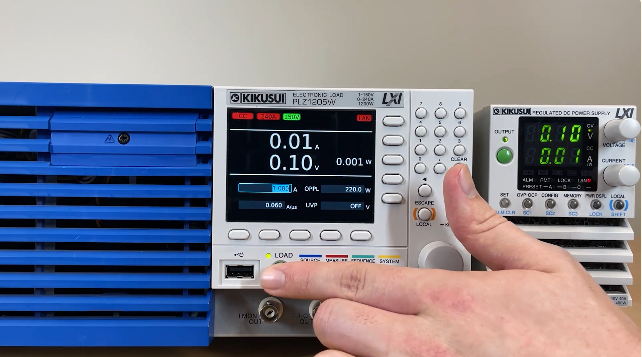

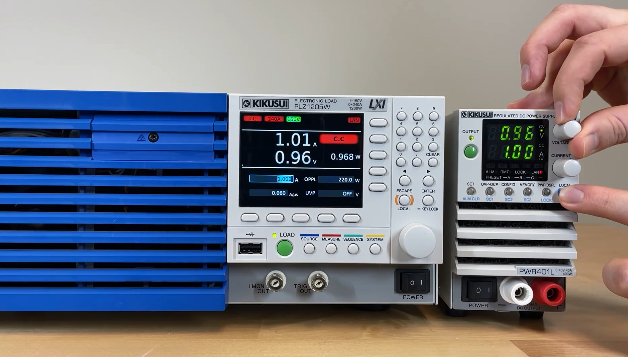

當菊水的多功能直流電子負載裝置PLZ-5W系列施加了0.1V的電壓時，即使按下了接通負載的開關，電流也不會流動。如果對PLZ-5W系列施加了1V的電壓時，按下接通負載的開關后則會流動所設定的CC值1A。在此狀態下，即使將電壓下降至0.15V時，電流也會持續流動。

在低電壓時，由于電子負載內部的電阻值達到下限的極限，所以會有可流動電流衰減的區域。在低電壓下使用電子負載運作時，不僅需要確認額定電流比在應用中使用的電流的Max值要大，還需要確認可流動電流會衰減多少。

例如，當負載端子為0.3V并且在應用中流動的電流為80A時，則電子負載必須選擇額定電流為240V的PLZ1205 *2臺，而不是額定電流為80A的PLZ405W *1臺。其理由為下圖所示，PLZ405W的額定電流即使為80A，但在0.3V時也只能流動24A的電流。但是當PLZ1205W進行2臺并聯運行時，則額定電流可以達到480V，當0.3V時可以流動144A的電流。

另外，像瞬態響應試驗等要根據電子負載進行急劇的電流變化的應用程序時，還必須要考慮由于布線的阻抗而引起的電壓下降。一般來說，布線的阻抗不僅受長度與粗細的影響，還受布線處理的影響。所以在進行試驗前很難知道在多大的電流時會產生多少的電壓下降。

當然，即使是不需要電流急劇變化的應用程序，也無法避免布線的電阻值所引起的電壓下降。另外，DUT或多或少也有阻抗，所以這也是電壓下降的主要原因之一，需要額定電流更大的電子負載。

實際操作演示②

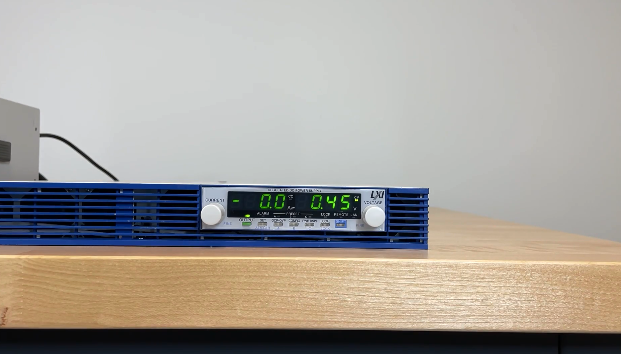

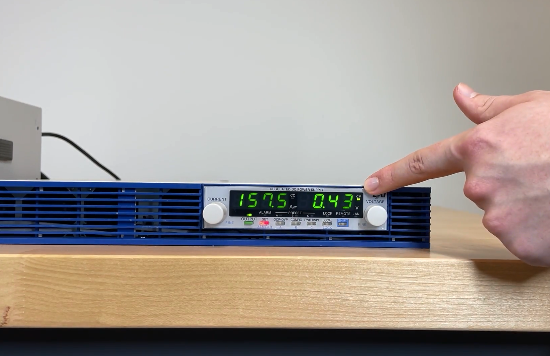

那么，接下來讓我們來看一看在低電壓時，使用PLZ-5W系列的電流實際是如何流動的。

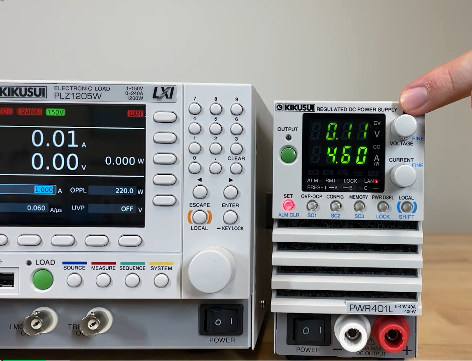

假設想通過電子負載從DUT流動240A的電流。如以下所示，在PLZ1205W的負載端子上施加了1V以下的恒壓。PLZ1205W將CC的設定值設定為了240A，但是實際卻只流過了110A。如果DUT電源的輸出電壓無法改變時，需要另外準備1臺PLZ1205W，使之進行并聯運行從而增加實際的額定電流。
